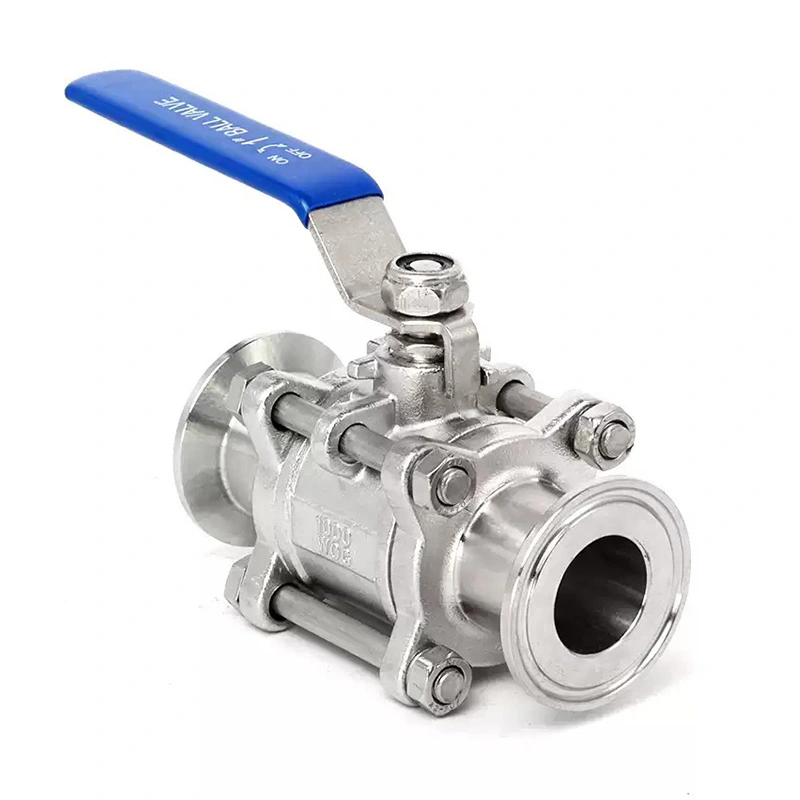

Sanitarny, pneumatyczny, prosty, 3-częściowy zawór kulowy wykorzystuje kanał przepływowy o pełnej średnicy, aby zapewnić efektywny transfer mediów, a precyzyjnie wypolerowane powierzchnie stykające się z produktem pomagają zmniejszyć zatrzymywanie pozostałości i uprościć czyszczenie. Wykonany ze stali nierdzewnej SUS304 lub SUS316L, nadaje się do zastosowań higienicznych w przemyśle farmaceutycznym, biotechnologicznym, spożywczym, napojów, mleczarskim, kosmetycznym i drobnym przetwarzaniu chemicznym.
Dzięki pneumatycznemu działaniu ćwierćobrotowemu zawór zapewnia szybkie otwieranie i zamykanie w zautomatyzowanych systemach procesowych i może być skonfigurowany do operacji CIP i SIP.

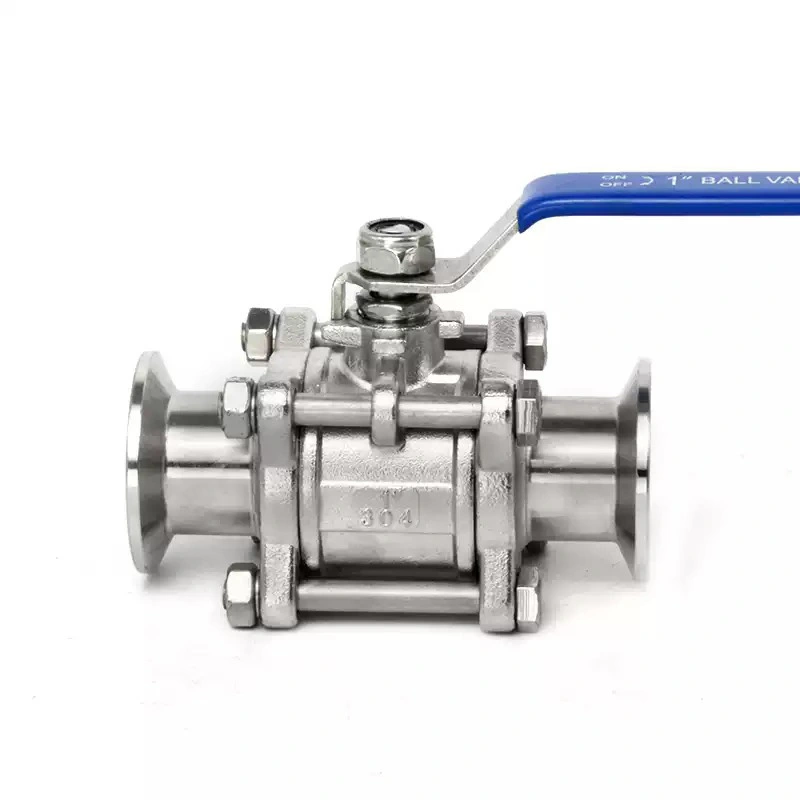

Trzyczęściowa konstrukcja umożliwia oddzielenie środkowej części zaworu od przyłączy końcowych podczas konserwacji. Zapewnia to łatwiejszy dostęp do elementów wewnętrznych bez konieczności wymiany całego zespołu zaworu.
Kulę, gniazda zaworów i elementy uszczelniające można sprawdzić i w razie potrzeby wymienić. Dzięki temu zawór nadaje się do stosowania w liniach technologicznych, w których uszczelki i gniazda poddawane są wielokrotnym cyklom obsługi, czyszczenia lub sterylizacji.
W przypadku zużycia personel zajmujący się konserwacją może serwisować wewnętrzne elementy zamiast wymieniać całe połączenie rurociągu. Może to uprościć zarządzanie częściami zamiennymi i rutynowe serwisowanie zaworów.
Kula o pełnym przekroju zapewnia kanał przepływowy ściśle odpowiadający podłączonemu rurociągowi, umożliwiając przepływ medium procesowego przez zawór z ograniczonymi ograniczeniami, gdy jest on całkowicie otwarty.
Prosta ścieżka przepływu minimalizuje niepotrzebne zmiany kierunku przepływu, pomagając zmniejszyć straty ciśnienia na zaworze. Jest to przydatne w systemach przesyłu cieczy, w których ważne jest utrzymanie dostępnej wydajności pompy.
Prosty kanał przepływowy w połączeniu z wypolerowanymi zwilżonymi powierzchniami pomaga zmniejszyć obszary, w których może gromadzić się media procesowe po otwarciu lub zamknięciu zaworu.
Siłownik pneumatyczny obraca kulę o 90 stopni. Gdy otwór kuli jest ustawiony w jednej linii z rurociągiem, zawór jest otwarty. Obrót kuli o 90 stopni ustawia część stałą w poprzek ścieżki przepływu i zamyka zawór.
Działanie ćwierćobrotowe zapewnia szybki ruch pomiędzy położeniem otwartym i zamkniętym, dzięki czemu zawór nadaje się do zautomatyzowanych sekwencji produkcyjnych i częstego przełączania procesów.
Chociaż ten model jest skonfigurowany do pracy pneumatycznej, AVM może zapewnić ręczne lub inne konfiguracje uruchamiania zgodnie z wymaganiami systemu.
Konstrukcja kuli i gniazda została zaprojektowana tak, aby zmniejszyć moment obrotowy wymagany do działania, umożliwiając siłownikowi pneumatycznemu zapewnienie niezawodnego ruchu w powtarzających się cyklach.
Korpus zaworu i kula są dostępne ze stali nierdzewnej SUS304 i SUS316L. SUS316L można wybrać do zastosowań wymagających większej odporności na korozję w wymagających środowiskach higienicznych.
Standardowe wykończenie powierzchni to Ra ≤0,8 μm, z opcjonalnym wykończeniem Ra ≤0,4 μm do zastosowań wymagających gładszej powierzchni wewnętrznej.
Wewnętrzna struktura została zaprojektowana tak, aby redukować martwe strefy i zatrzymywanie produktu, wspierając higieniczną pracę i skuteczniejsze czyszczenie.
Sanitarny pneumatyczny prosty 3-częściowy zawór kulowy można włączyć do systemów czyszczenia CIP i sterylizacji SIP. Obowiązujące warunki czyszczenia i sterylizacji należy potwierdzić w zależności od wybranego gniazda i materiałów uszczelniających.
PTFE jest dostępny do zastosowań wymagających odporności chemicznej i stabilnych właściwości uszczelniających w odpowiednich temperaturach roboczych.
Silikon można wybrać do zgodnych zastosowań higienicznych, gdzie ważna jest elastyczność i wydajność temperaturowa.
EPDM nadaje się do wielu zastosowań w procesach wodnych i ogólnych procesach sanitarnych i można go wybrać w zależności od medium procesowego i warunków czyszczenia.
FKM można wybrać do kompatybilnych zastosowań wymagających odporności na niektóre chemikalia i warunki procesu w wyższej temperaturze.
| Przedmiot | Specyfikacja |
| Nazwa produktu | Sanitarny pneumatyczny prosty 3-częściowy zawór kulowy |
| Typ zaworu | Sanitarny zawór kulowy o pełnym otworze |
| Marka | AVM |
| Materiał korpusu | SUS304/SUS316L |
| Materiał piłki | SUS304/SUS316L |
| Materiał siedziska | PTFE, silikon, EPDM, FKM |
| Działanie | Pneumatyczny; Dostępna opcja ręczna |
| Wykończenie powierzchni | Ra ≤0,8 μm Standard; Ra ≤0,4 μm Opcjonalnie |
| Ciśnienie robocze | 1,0–1,6 MPa |
| Temperatura pracy | -20°C do +150°C, w zależności od materiału gniazda |
| Połączenie | Tri-Clamp, spawane doczołowo, gwintowane, kołnierzowe |
| Standardy połączeń | DIN, 3-A, SMS, BS, RJT, IDF |
| Czyszczenie | Kompatybilny z CIP |
| Sterylizacja | Kompatybilny z SIP |
Połączenia Tri-Clamp umożliwiają stosunkowo szybki montaż i demontaż i nadają się do instalacji procesów sanitarnych wymagających regularnej kontroli lub konserwacji.
Połączenia zgrzewane doczołowo zapewniają trwałe połączenie z mniejszą liczbą rozłącznych połączeń i nadają się do higienicznych systemów rurociągów, w których ważna jest gładkość wewnętrzna.
Konfiguracje gwintowane zapewniają wygodną opcję połączenia dla kompatybilnego sprzętu procesowego i systemów rurociągów.
Połączenia kołnierzowe można zastosować tam, gdzie zawór musi łączyć się z kompatybilnym sprzętem lub systemami rurociągów za pomocą połączeń śrubowych.

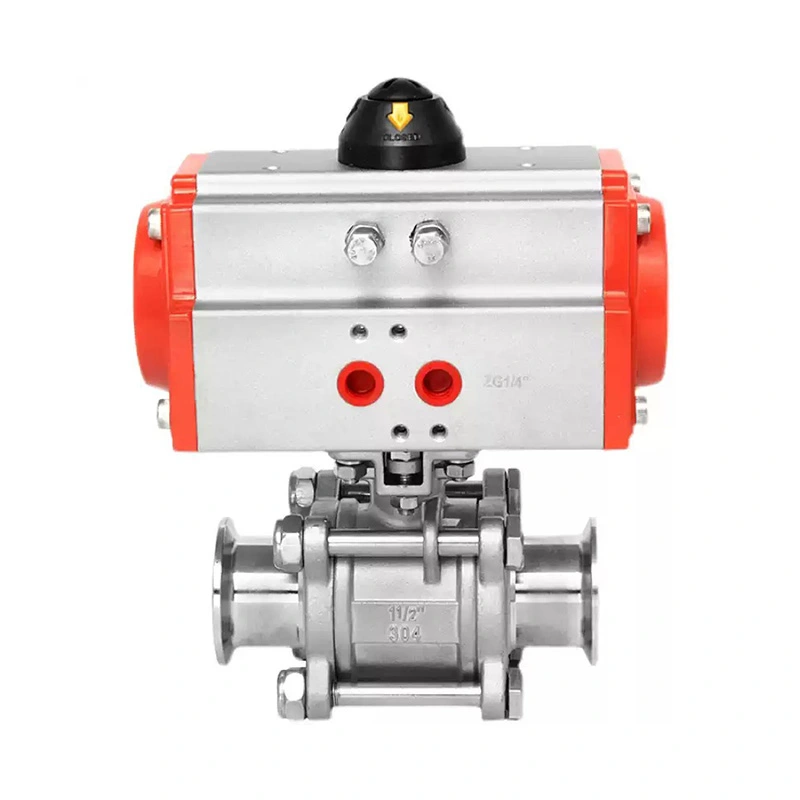

Siłownik pneumatyczny zapewnia automatyczną pracę ćwierćobrotową i może być zintegrowany z systemami automatyzacji procesów.
Zawór elektromagnetyczny może służyć do sterowania dopływem powietrza do siłownika w oparciu o elektryczne sygnały sterujące z systemu automatyki instalacji.
Akcesoria do sprzężenia zwrotnego położenia można dodać tam, gdzie sterownik PLC lub system sterowania wymaga potwierdzenia stanu otwartego lub zamkniętego zaworu.
Do obwodu pneumatycznego można włączyć regulator filtra powietrza, aby pomóc w zapewnieniu odpowiednio kondycjonowanego sprężonego powietrza w celu stabilnej pracy siłownika.
Sanitarny pneumatyczny prosty 3-częściowy zawór kulowy może być stosowany w systemach farmaceutycznych i bioprocesowych do kompatybilnych zastosowań, takich jak woda oczyszczona, WFI, transfer sterylnych cieczy, produkcja szczepionek, sprzęt do bioprzetwarzania i systemy CIP/SIP.
Typowe zastosowania obejmują mleko, jogurt, składniki nabiałowe, sosy, oleje jadalne i inne kompatybilne systemy przetwarzania płynnej żywności, gdzie wymagana jest higieniczna izolacja przepływu.
Konfiguracja z pełnym przelotem może być stosowana na liniach do produkcji piwa, napojów bezalkoholowych, soków i innych napojów, gdzie wymagane jest wydajne przesyłanie cieczy i automatyczne odcinanie.
Zawór nadaje się do kompatybilnych systemów produkcyjnych obsługujących szampony, balsamy, kremy i składniki kosmetyczne, gdzie ważna jest możliwość czyszczenia i kontrola procesu.
W przypadku zgodnych zastosowań z chemikaliami drobnoziarnistymi, wodą o wysokiej czystości, zastosowaniami laboratoryjnymi i innymi, w których liczy się czystość, konstrukcja ze stali nierdzewnej i polerowana ścieżka przepływu zapewniają kontrolowaną obsługę cieczy.
Jeśli proces wymaga częstej kontroli lub wymiany gniazd zaworów i uszczelek, trzyczęściowa konstrukcja zapewnia łatwiejszy dostęp do wewnętrznych elementów.
Przed wyborem SUS304 lub SUS316L oraz odpowiedniego materiału gniazda i uszczelnienia należy sprawdzić ciecz procesową lub gaz.
Standardowy zakres ciśnienia roboczego wynosi 1,0–1,6 MPa, natomiast temperatura pracy może sięgać od -20°C do +150°C w zależności od wybranego materiału gniazda.
Ra ≤0,8 μm to wykończenie standardowe. Zastosowania o bardziej rygorystycznych wymaganiach dotyczących powierzchni mogą wymagać opcjonalnego wykończenia Ra ≤0,4 μm.
Przed złożeniem zamówienia należy potwierdzić wymagane przyłącze i obowiązującą normę, szczególnie w przypadku wymiany istniejącego zaworu sanitarnego.
W przypadku systemów zautomatyzowanych należy potwierdzić konfigurację siłownika pneumatycznego oraz to, czy wymagane są zawory elektromagnetyczne, sprzężenie zwrotne położenia lub inne akcesoria sterujące.
Standardowy czas realizacji produkcji wynosi 2–4 tygodnie, w zależności od wielkości zamówienia, specyfikacji i dostępności materiałów. Pilne zamówienia należy potwierdzić z AVM przed zakupem.
Standardowe warunki płatności to 30% depozytu, a pozostałe 70% płatne przed wysyłką za pomocą T/T lub akredytywy. Zamówienia o małej wartości mogą wymagać pełnej zapłaty przed produkcją.
Zawory są bezpiecznie zapakowane w odpowiednie papierowe i drewniane skrzynki, aby zmniejszyć ryzyko uszkodzenia podczas przenoszenia i transportu międzynarodowego.
Główną zaletą jest dostępność konserwacji. Trzyczęściowy korpus umożliwia oddzielenie centralnej sekcji zaworu, dzięki czemu można wygodniej sprawdzać i wymieniać elementy wewnętrzne.
Konstrukcja 3-częściowa zapewnia większy dostęp do podzespołów wewnętrznych w celu konserwacji, natomiast konstrukcja 2-częściowa zapewnia zazwyczaj prostszą i bardziej zwartą konstrukcję korpusu.
Tak. W zaworze zastosowano konstrukcję kulową o pełnym średnicy, aby zapewnić stosunkowo nieograniczony przepływ i zmniejszyć straty ciśnienia przy pełnym otwarciu.
Tak. Konstrukcja sanitarna umożliwia integrację z procesami CIP i SIP. Rzeczywiste parametry czyszczenia i sterylizacji należy potwierdzić na podstawie wybranych materiałów gniazda i uszczelki.
Korpus zaworu i kula są dostępne ze stali nierdzewnej SUS304 lub SUS316L z opcjami uszczelnień z PTFE, silikonu, EPDM i FKM.
Określone ciśnienie robocze wynosi 1,0–1,6 MPa. Dokładną wartość ciśnienia należy potwierdzić w zależności od wybranego rozmiaru i konfiguracji.
Określony zakres wynosi od -20°C do +150°C, w zależności od wybranego materiału gniazda.
Tak. Konfiguracja pneumatyczna obsługuje pracę zautomatyzowaną i może być wyposażona w kompatybilne akcesoria sterujące i sprzężenia zwrotnego położenia.
W przypadku higienicznych systemów procesowych, w których dostępność wewnętrzna, pełny przepływ i pneumatyczne odcięcie są kluczowymi wymaganiami, 3-częściowy prosty pneumatyczny zawór kulowy AVM zapewnia praktyczną konfigurację zaworu do wymagających zastosowań sanitarnych.
Podaj firmie AVM rozmiar zaworu, medium procesowe, ciśnienie, temperaturę, standard połączenia, wymagania dotyczące wykończenia powierzchni i wymagania dotyczące sterowania pneumatycznego, aby określić odpowiednią konfigurację.
