Ręczny, pneumatyczny, 2-częściowy zawór kulowy o pełnym przelocie

Dwuczęściowy korpus ze stali nierdzewnej jest dostępny w SUS304 lub SUS316L, z polerowanymi sanitarnie powierzchniami zwilżanymi i Opcje uszczelnień na bazie PTFE. Kula pełnoportowa utrzymuje wewnętrzny kanał przepływowy w pobliżu średnicy rurociągu, zmniejszenie ograniczeń przepływu i turbulencji podczas ciągłego przesyłu cieczy. Podręcznik sanitarny Pneumatyczny pełny przelot Dwuczęściowy zawór kulowy może być dostarczony z rączką ręczną lub siłownikiem pneumatycznym i nadaje się do stosowania w przemyśle spożywczym i napoje, nabiał, farmaceutyka, biotechnologia, kosmetyki i drobne przetwórstwo chemiczne.

Konstrukcja z pełnym otworem zapewniająca efektywny transfer mediów

1. Nieograniczony przepływ

Kula z pełnym otworem wykorzystuje otwór zaprojektowany tak, aby zapewnić duży przepływ przepływu przez zawór. Po całkowitym otwarciu otwór jest wyrównany z rurociągiem, umożliwiając przepływ mediów procesowych przy minimalnych przeszkodach.

Dzięki temu zawór szczególnie nadaje się do systemów, w których utrzymanie przepustowości jest ważniejsze niż użycie a zawór dławiący.

2. Niższa strata ciśnienia

Ponieważ otwarty przelot kuli nie zawęża znacząco ścieżki przepływu, zawór może zmniejszyć straty ciśnienia w porównaniu z konstrukcjami zaworów z ograniczonym przelotem.

Może to być cenne w przypadku linii przesyłowych, systemów sanitarnych i urządzeń procesowych, jeśli są one dostępne ciśnienie pompy jest ważne.

3. Zmniejszona turbulencja i retencja produktu

Prosta ścieżka przepływu pomaga zminimalizować niepotrzebne zmiany kierunku przepływu. W połączeniu z polerowanym wnętrzem powierzchniach, zapewnia to czystszy transfer mediów i zmniejsza obszary, w których mogą pozostać pozostałości produktu.

Dwuczęściowa konstrukcja ułatwiająca praktyczną konserwację

1. Kompaktowy korpus ze stali nierdzewnej

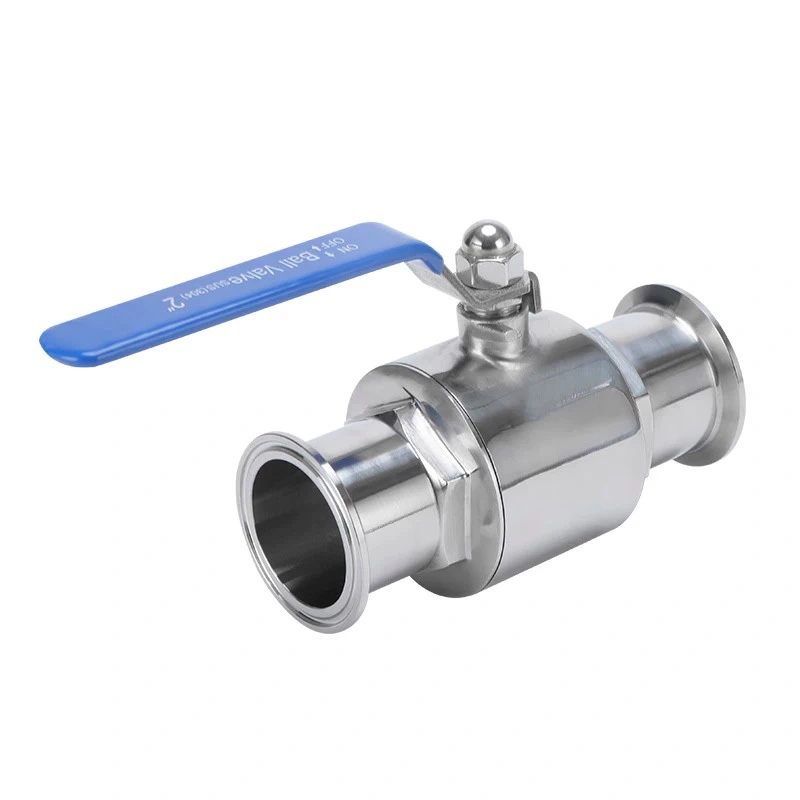

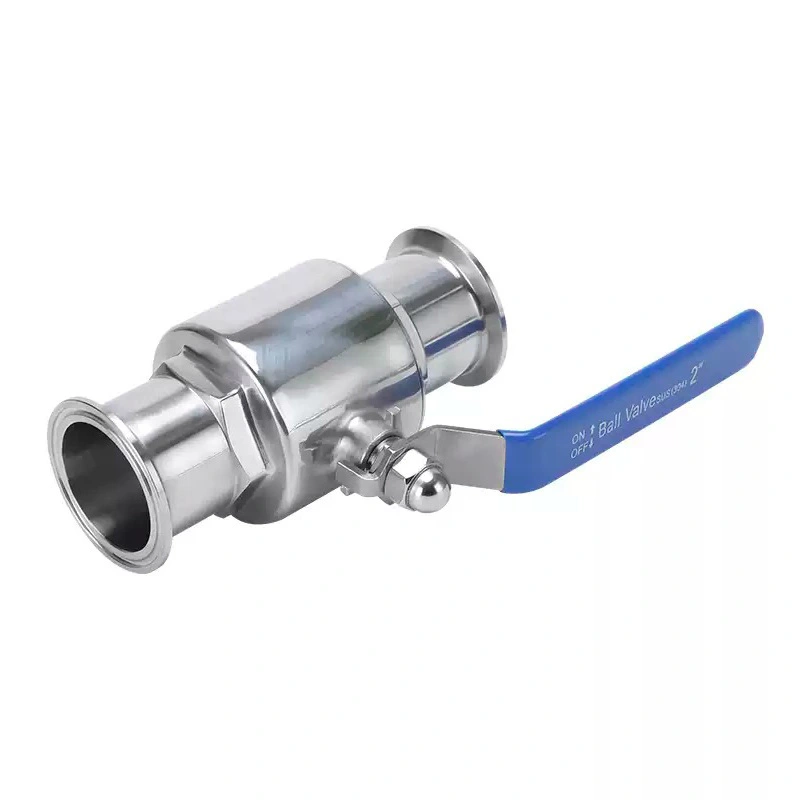

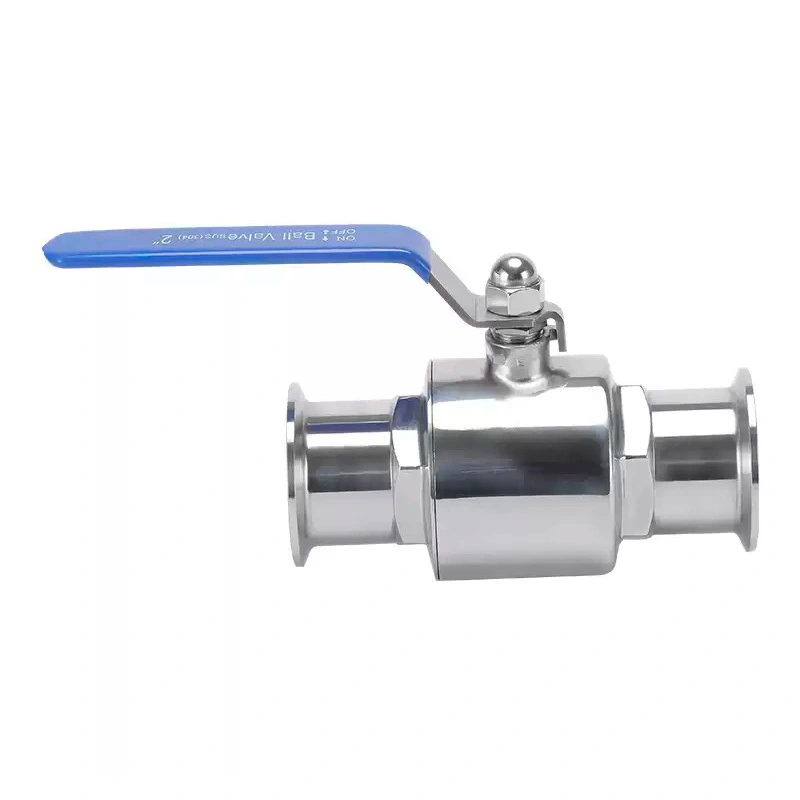

Sanitarny, ręczny pneumatyczny, dwuczęściowy zawór kulowy o pełnym prześwicie wykorzystuje dwuczęściowy korpus ze stali nierdzewnej zawierający kula, trzpień, gniazda i zespół uszczelniający. Konstrukcja ta zapewnia kompaktowe rozwiązanie rurociągu sanitarnego instalacja.

2. Opcje materiałowe SUS304 lub SUS316L

SUS304 zapewnia opłacalną opcję ze stali nierdzewnej do kompatybilnych zastosowań sanitarnych, podczas gdy SUS316L jest lepszy nadaje się do wymagających środowisk mających kontakt z produktem, wymagających wyższej odporności na korozję.

3. Dostępne elementy wewnętrzne

Dwuczęściowa konstrukcja umożliwia personelowi konserwacyjnemu dostęp do wewnętrznych elementów uszczelniających podczas kontroli wymagana jest wymiana, co pomaga uprościć prace serwisowe.

4. Wiele połączeń sanitarnych

Zawór może być dostarczony z przyłączami Tri-Clamp, doczołowymi, gwintowanymi lub kołnierzowymi, aby dopasować je do różnych instalacji sanitarnych. projekty rurociągów.

Dostępne standardy obejmują DIN, ISO, SMS, IDF, 3-A, RJT i ASME BPE.

Praca pod kątem 90° zapewniająca szybkie wyłączanie

1. Ruch piłki w ćwierćobrocie

Zawór działa poprzez obrót kuli o 90°. Gdy otwór zrówna się z rurociągiem, zawór jest otwarty; po przy obrocie o 90°, pełna część kuli blokuje kanał przepływu.

Ta prosta zasada działania zapewnia szybkie przełączanie pomiędzy pozycjami otwartymi i zamkniętymi.

2. Obsługa ręczna

Ręczny uchwyt zapewnia bezpośrednie, lokalne sterowanie systemami, w których automatyczne uruchamianie nie jest konieczne lub w których występują operatorzy wymagają prostego przesterowania mechanicznego.

3. Działanie pneumatyczne

Siłownik pneumatyczny przekształca sprężone powietrze w ruch ćwierćobrotowy, zapewniając szybszy i bardziej powtarzalny ruch obsługa zautomatyzowanych linii produkcyjnych.

4. Opcje dwustronnego działania lub powrotu sprężynowego

AVM może skonfigurować zawór z siłownikami pneumatycznymi dwustronnego działania lub siłownikami pneumatycznymi ze sprężyną powrotną, co pozwala kupującym wybrać tryb pracy w oparciu o strategię sterowania i wymagania dotyczące pozycji awaryjnych.

Higieniczna konstrukcja powierzchni

1. Polerowane powierzchnie wewnętrzne

Standardowe wykończenie powierzchni wewnętrznej to Ra ≤0,8 μm, z opcjonalnym wykończeniem Ra ≤0,4 μm do zastosowań wymagających wyższy poziom gładkości powierzchni.

2. Zminimalizowana martwa przestrzeń

Konstrukcja sanitarna została zaprojektowana tak, aby ograniczyć niepotrzebne przestrzenie wewnętrzne, w których mogłyby gromadzić się pozostałości produktu lub płyny czyszczące.

Jest to szczególnie ważne w zastosowaniach wymagających częstej zmiany produktu lub rygorystycznych wymagań higienicznych.

3. Zgodność z CIP i SIP

Zawór można włączyć do systemów CIP i SIP, umożliwiając wykonanie procedur czyszczenia i sterylizacji można wykonać bez rutynowego demontażu zaworu z rurociągu.

Skuteczność uszczelnienia w przypadku powtarzającej się operacji

1. Gniazda kulkowe z PTFE

Gniazda PTFE zapewniają główne uszczelnienie wokół kuli i zostały zaprojektowane z myślą o niezawodnym odcinaniu podczas powtarzające się cykle otwierania i zamykania.

2. Wiele opcji pieczęci

W zależności od wymagań procesu, AVM może zapewnić opcje uszczelnień z PTFE, EPDM i silikonu.

Należy wybrać odpowiednie uszczelnienie w zależności od medium procesowego, temperatury, środków czyszczących i wymagania dotyczące sterylizacji.

3. Szczelne zamknięcie

Konfiguracja z kulą i gniazdem została zaprojektowana tak, aby zapewnić szczelne odcięcie, gdy zawór jest całkowicie zamknięty, co pomaga zapobiegać niepożądany wyciek mediów procesowych pomiędzy cyklami operacyjnymi.

Dane techniczne

Wymiary zaworu ręcznego

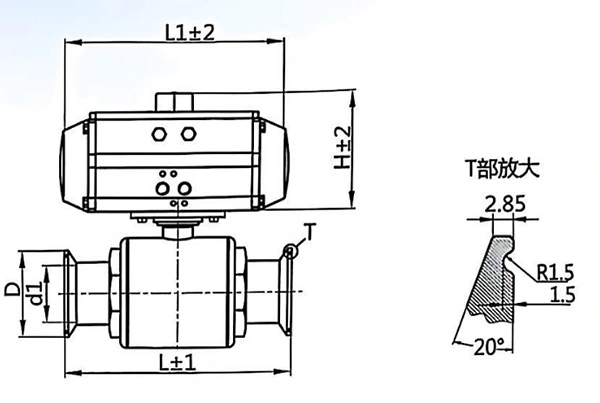

Wymiary zaworu pneumatycznego

Opcje automatyzacji linii technologicznych

1. Zawór elektromagnetyczny

Zawór elektromagnetyczny może sterować pneumatycznym dopływem powietrza, umożliwiając zaworowi kulowemu reagowanie na sygnały elektryczne zautomatyzowany system kontroli.

2. Skrzynka wyłączników krańcowych

Skrzynka wyłączników krańcowych zapewnia informację zwrotną o pozycji otwartej/zamkniętej, pomagając operatorom lub systemom PLC potwierdzić rzeczywistą pozycję stan zaworu.

3. Pozycjoner

Pozycjoner można wybrać do zastosowań wymagających bardziej kontrolowanego pozycjonowania siłownika i monitorowania procesu.

4. Regulator filtra powietrza

Reduktor filtra powietrza pomaga zapewnić czystsze i odpowiednio wyregulowane sprężone powietrze do siłownika pneumatycznego, wspierając stabilną pracę.

5. Sterowanie ręczne

Ręczne sterowanie ręczne zapewnia dodatkową metodę działania, gdy wymagana jest lokalna obsługa zaworu uruchomienie, konserwacja lub przerwa w działaniu systemu sterowania.

Aplikacje

1. Przetwórstwo farmaceutyczne i biofarmaceutyczne

Zawór może być stosowany w kompatybilnych zastosowaniach higienicznych, takich jak systemy wody oczyszczonej, systemy WFI, ciecze sterylne transfer, przygotowanie buforu, systemy bioreaktorów i skidy CIP/SIP.

W przypadku instalacji zgodnych z GMP ostateczną konfigurację zaworu należy wybrać zgodnie z wymaganiami projektu wymagania higieniczne i regulacyjne.

2. Biotechnologia

Zastosowania obejmują hodowlę komórkową, fermentację, przetwarzanie biofarmaceutyczne, sterylne płozy procesowe i dystrybucja cieczy procesowej.

Konstrukcja pełnoprzelotowa jest szczególnie użyteczna tam, gdzie wymagane jest wydajne przesyłanie cieczy procesowych.

3. Jedzenie i napoje

Zawór można zainstalować w systemach przesyłu nabiału, mleka, soków, napojów, browarów i składników żywności, gdzie wymagane jest higieniczne odcięcie i niski opór przepływu.

4. Produkcja kosmetyków

Odpowiednie zastosowania obejmują balsamy, szampony, kremy i inne kompatybilne systemy przenoszenia płynów kosmetycznych.

5. Drobna obróbka chemiczna

Do kompatybilnych zastosowań związanych z chemią o wysokiej czystości i drobnymi substancjami chemicznymi, zawór ma szczelną konstrukcję ze stali nierdzewnej odcięcia i elastyczne możliwości podłączenia.

Co kupujący powinni wziąć pod uwagę przed złożeniem zamówienia

1. Wydajność przepływu

Jeśli proces wymaga dużego przepływu przy minimalnych stratach ciśnienia, ważnym wyborem jest konfiguracja z pełnym przelotem czynnik.

2. Materiał zaworu

Wybierz SUS304 lub SUS316L w zależności od medium procesowego, warunków korozji, środków czyszczących i wymagania dotyczące kontaktu z produktem.

3. Materiał siedziska

PTFE, EPDM lub silikon należy wybierać w oparciu o rzeczywistą temperaturę procesu, medium, chemikalia CIP i SIP warunki.

4. Metoda działania

Wybierz tryb ręczny do sterowania lokalnego lub tryb pneumatyczny, gdy przełączanie jest szybkie, powtarzalne i zautomatyzowane wymagane.

5. Połączenie i standard

Potwierdź wymagane połączenie Tri-Clamp, spawane, gwintowane lub kołnierzowe wraz z obowiązującymi normami DIN, ISO, SMS, Standard IDF, 3-A, RJT lub ASME BPE.

6. Akcesoria do automatyki

W przypadku linii zautomatyzowanych należy określić, czy elektrozawory, sprzężenie zwrotne położenia, pozycjonery, regulatory filtrów powietrza, NAMUR wymagane są akcesoria lub ręczne sterowanie.

Dlaczego warto wybrać dwuczęściowy zawór kulowy AVM o pełnym przelocie?

1. Priorytetem jest wydajność przepływu

Konstrukcja z pełnym przelotem sprawia, że zawór ten jest szczególnie odpowiedni dla nabywców zainteresowanych utratą i utrzymaniem ciśnienia efektywny transfer mediów procesowych.

2. Łączy elastyczność ręczną i pneumatyczną

Jedną platformę zaworową można skonfigurować do prostej obsługi ręcznej lub zautomatyzowanego sterowania pneumatycznego, co pozwala na: sprzęt umożliwiający dostosowanie się do różnych środowisk produkcyjnych.

3. Praktyczna konserwacja dwuczęściowa

Dwuczęściowy korpus zapewnia prostą konstrukcję umożliwiającą kontrolę i konserwację uszczelnienia wewnętrznego komponenty.

4. Zbudowany z myślą o higienicznym przetwarzaniu

Zawór ten tworzą wypolerowane powierzchnie zwilżane, zminimalizowana przestrzeń martwa, połączenia sanitarne i kompatybilność z CIP/SIP nadaje się do zastosowań, w których priorytetem zakupu jest łatwość czyszczenia.

Często zadawane pytania

1. Co to jest sanitarny zawór kulowy pełnoprzelotowy?

Pełnoprzelotowy sanitarny zawór kulowy ma przelot kulowy zaprojektowany tak, aby był ściśle dopasowany do wewnętrznej średnicy rurociągu. Kiedy całkowicie otwarty, zapewnia stosunkowo nieograniczoną ścieżkę przepływu, pomagając zmniejszyć straty ciśnienia i turbulencje.

2. Dlaczego warto wybrać dwuczęściowy zawór kulowy?

Dwuczęściowa konstrukcja zapewnia kompaktowy korpus zaworu i praktyczny dostęp do wewnętrznych elementów w celu kontroli i konserwacja.

3. Czy zawór AVM jest dostępny w wersji ręcznej i pneumatycznej?

Tak. AVM oferuje obsługę ręczną, a także konfiguracje pneumatyczne z podwójnym działaniem lub ze sprężyną powrotną siłowniki.

4. Jakie jest maksymalne ciśnienie robocze?

Podane maksymalne ciśnienie robocze wynosi 10 barów. Rzeczywistą zdolność ciśnieniową należy potwierdzić zgodnie z pkt wybrany rozmiar, materiał, siedzisko i warunki pracy.

5. Jaką temperaturę wytrzymuje zawór?

Określony zakres pracy wynosi od -20°C do +150°C, w zależności od wybranego gniazda i materiałów uszczelniających.

6. Czy zawór może być używany w procesach CIP i SIP?

Tak. Konstrukcja sanitarna przeznaczona jest do integracji z systemami czyszczenia CIP i SIP. Rzeczywisty Warunki sterylizacji należy potwierdzić zgodnie z wybranymi materiałami uszczelniającymi.

7. Jakie wykończenie powierzchni jest dostępne?

Standardowe wykończenie powierzchni to Ra ≤0,8 μm, z opcjonalnym wykończeniem Ra ≤0,4 μm do zastosowań wymagających gładszej powierzchnia wewnętrzna.

8. W jakich branżach stosuje się ten zawór?

Typowe zastosowania obejmują farmaceutykę, biotechnologię, żywność, napoje, nabiał, browar, kosmetyki i kompatybilne drobna obróbka chemiczna.

Czas realizacji i opakowanie

1. Standardowy czas realizacji produkcji

Standardowy czas realizacji produkcji wynosi 2–4 tygodnie, w zależności od wielkości zamówienia, konfiguracji zaworu, specyfikacji i dostępność materiału. Kupujący mający pilne wymagania powinni potwierdzić najwcześniejszy dostępny harmonogram produkcji z AVMem.

2. Warunki płatności

Standardowe warunki płatności to 30% depozytu, a pozostałe 70% płatne przed wysyłką za pomocą T/T lub akredytywy. Dla małej wartości zamówień, przed rozpoczęciem produkcji może być wymagana pełna płatność.

3. Opakowania eksportowe

Zawory są bezpiecznie pakowane w odpowiednie pudełka papierowe i drewniane w celu ochrony sprzętu podczas transportu międzynarodowego transportu i zmniejszyć ryzyko uszkodzenia przed dostawą.

Poproś o rozwiązanie pełnoprzelotowego zaworu kulowego AVM

Jeśli Twój proces wymaga dużej przepustowości, niskich strat ciśnienia, szybkiego odcięcia i higienicznej konstrukcji, AVM Sanitarny, ręczny, pneumatyczny, dwuczęściowy zawór kulowy o pełnym prześwicie stanowi elastyczne rozwiązanie zarówno do obsługi ręcznej, jak i zautomatyzowane rurociągi sanitarne.

Podaj firmie AVM rozmiar zaworu, medium procesowe, ciśnienie robocze, temperaturę roboczą, standard połączenia i gniazdo materiał i metoda działania, aby wybrać odpowiednią konfigurację dla danego zastosowania.
