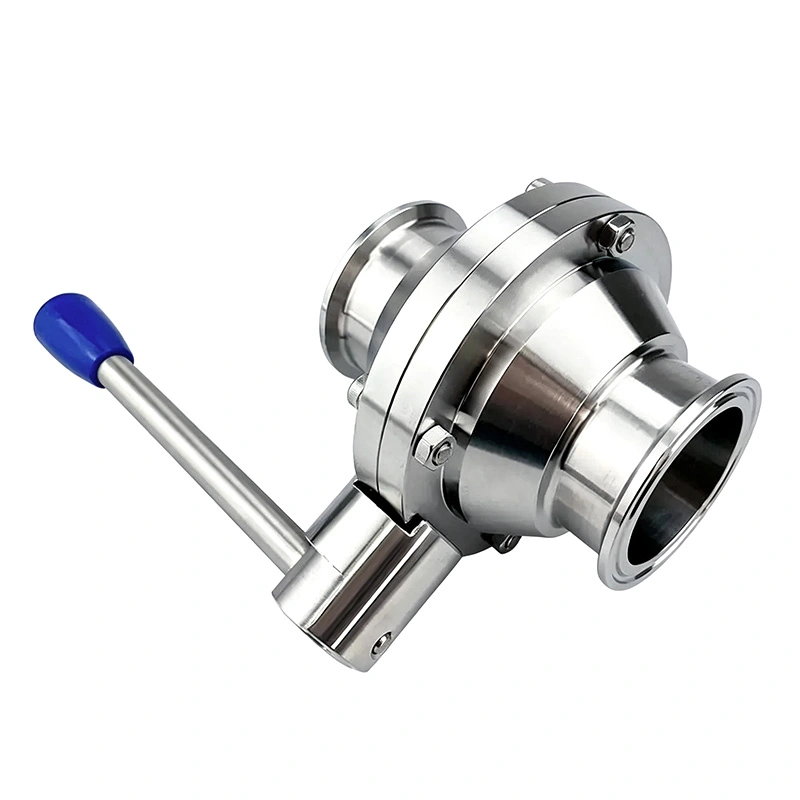

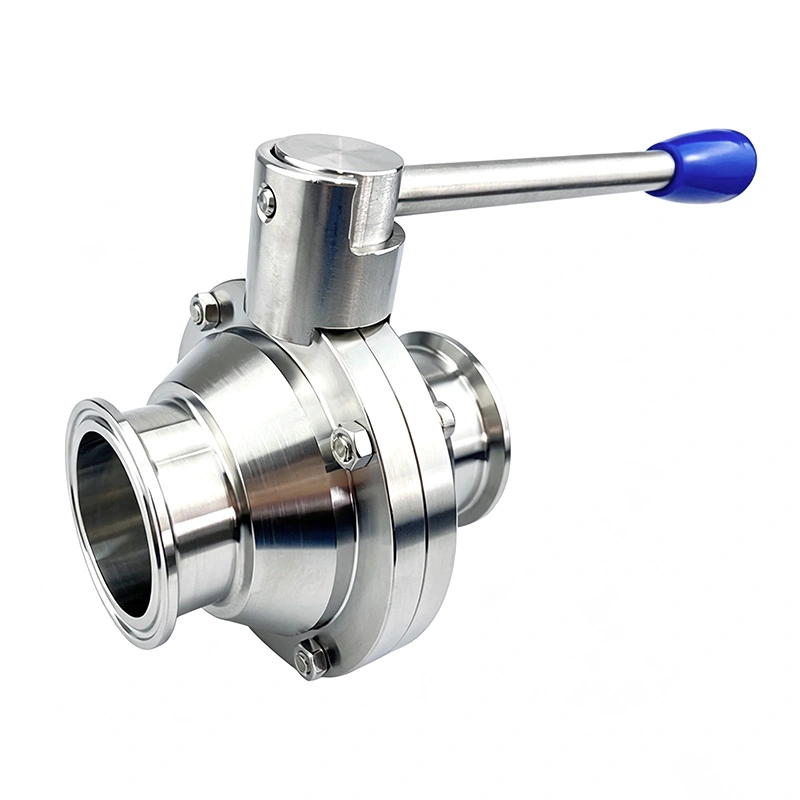

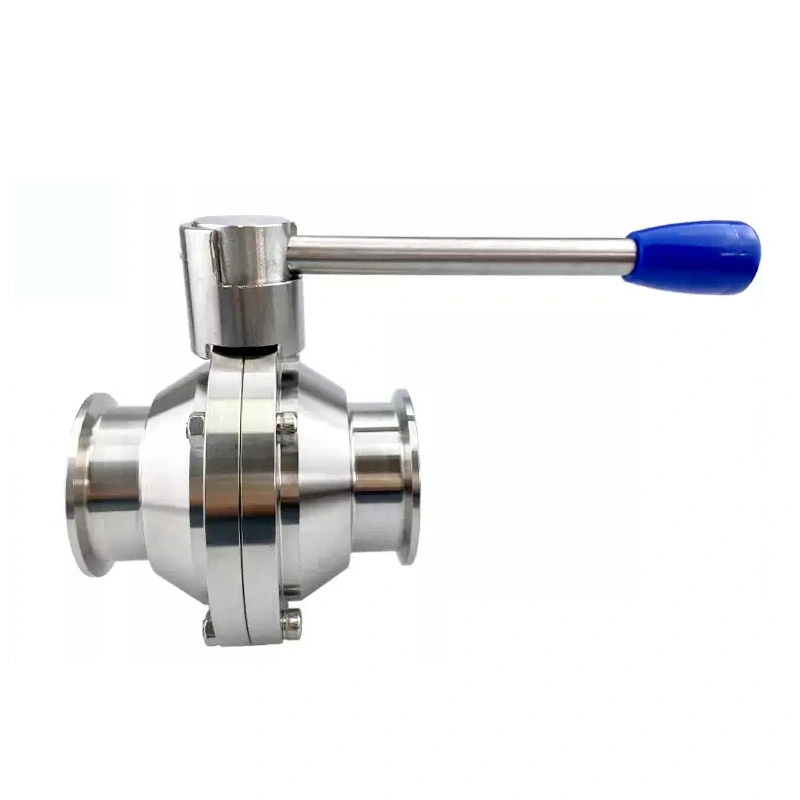

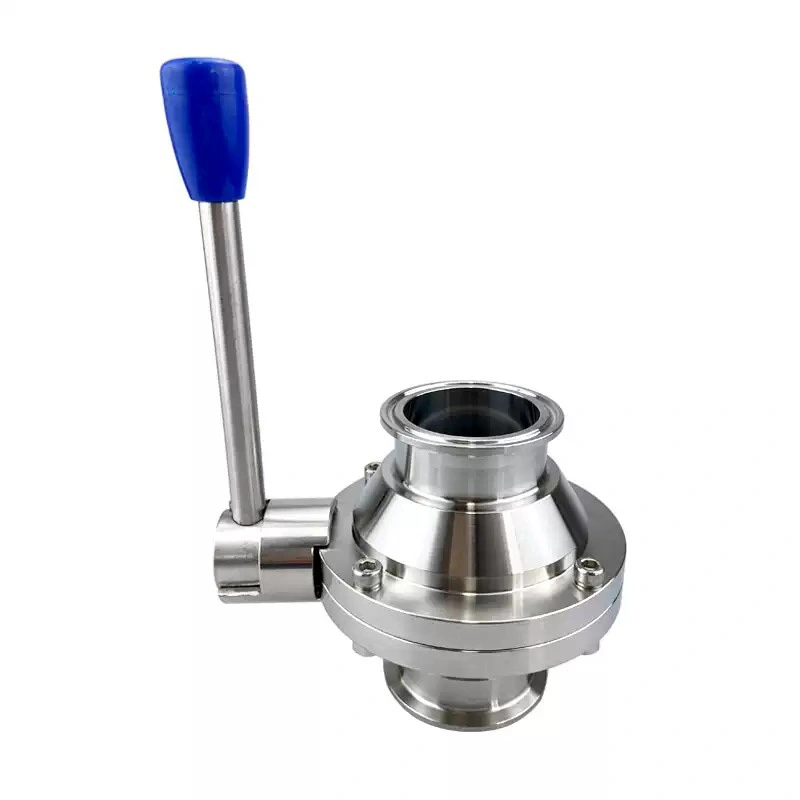

Zawór kulowy typu motylkowego sanitarnego

Sanitarny zawór kulowy typu motylkowego jest dostępny w konfiguracji ręcznej i automatycznej. Jest nierdzewny konstrukcja stalowa i ścieżka przepływu sanitarnego sprawiają, że nadaje się do stosowania w przemyśle spożywczym i napojowym, mleczarskim, farmaceutycznym, biotechnologia, kosmetyki i kompatybilne systemy przetwarzania chemii wysokowartościowej.

Regulacja przepływu

1. Regulowany otwór przepływu

Wewnętrzna kula typu motylkowego zmienia efektywną powierzchnię przepływu w miarę obracania się zaworu. Umożliwia to operatorom dostosować przepływ procesu pomiędzy pozycjami całkowicie otwartymi i całkowicie zamkniętymi zgodnie z wymaganiami produkcyjnymi.

2. Kontrola lepkiej cieczy

Stosunkowo otwarty kanał przepływu jest odpowiedni dla produktów o wyższej lepkości, gdzie może wystąpić nadmierne ograniczenie przepływu wpływać na wydajność transferu. Typowe zastosowania obejmują produkty mleczne, płynną żywność, preparaty kosmetyczne i kompatybilne ciecze procesowe.

3. Ciecze zawierające cząstki

Zawór kulowy typu motylkowego sanitarnego można stosować do niektórych mediów płynnych zawierających zawieszone lub miękkie cząstki. Przed wyborem zaworu należy potwierdzić wielkość cząstek, stężenie, lepkość, temperaturę i natężenie przepływu dla konkretnego procesu.

Obsługa ręczna

1. 12-pozycyjny uchwyt

12-pozycyjny uchwyt umożliwia regulację w zakresie około 15°, umożliwiając operatorowi wybór powtarzalności pośrednie pozycje przepływu. Nadaje się do procesów wymagających dokładniejszej ręcznej regulacji przepływu.

2. 4-pozycyjny uchwyt do ciągnięcia

Uchwyt do ciągnięcia w 4 pozycjach zapewnia kilka zdefiniowanych pozycji roboczych, co umożliwia łatwą ręczną regulację. To jest nadaje się, gdy w procesie wykorzystuje się wcześniej określone ustawienia przepływu, a nie ciągłą regulację.

3. Uchwyt wyboru

Konfigurację klamki należy dobrać pod kątem wymaganej dokładności regulacji. Wersja 12-pozycyjna jest nadaje się do dokładniejszej regulacji ręcznej, natomiast wersja 4-pozycyjna jest odpowiednia do prostszych ustawień przepływu.

Działanie pneumatyczne i elektryczne

1. Uruchomienie pneumatyczne

Siłownik pneumatyczny przekształca ruch sprężonego powietrza w ruch obrotowy o około 90°, umożliwiając szybki zawór pozycjonowanie. Nadaje się do linii produkcyjnych wyposażonych w pneumatyczne układy sterowania.

2. Uruchomienie elektryczne

Sterowanie elektryczne można wybrać, gdy proces wymaga elektrycznie sterowanego pozycjonowania zaworu lub gdy sprężone powietrze nie jest dostępne.

3. Zautomatyzowane sterowanie

Uruchamiany zawór można zintegrować ze sterownikiem PLC i innymi systemami sterowania, umożliwiając współpracę w zakresie pozycjonowania zaworu z pompami, zbiornikami, sprzętem do napełniania i innymi maszynami procesowymi.

Wewnętrzna struktura przepływu

1. Piłka typu motylkowego

Wewnętrzna kula jest specjalnie ukształtowana, aby zapewnić kontrolowany otwór przepływowy podczas obrotu. Umożliwia to zawór do regulacji przepływu oprócz odcięcia rurociągu.

2. Zmniejszone ograniczenie przepływu

Gdy zawór zbliża się do położenia całkowicie otwartego, kanał przepływowy zapewnia stosunkowo niezakłóconą drogę dla medium procesowe, pomagając zmniejszyć niepotrzebny opór podczas przenoszenia cieczy.

3. Pośrednia kontrola przepływu

W miarę obracania się kuli od położenia całkowicie otwartego dostępny obszar przepływu maleje. Zapewnia to pośrednia funkcja kontroli przepływu bez konieczności stosowania oddzielnego zaworu regulacyjnego.

Materiały i uszczelnienia

1. Stal nierdzewna SUS304

SUS304 nadaje się do kompatybilnych zastosowań w przetwórstwie żywności, napojów, kosmetyków i ogólnych zastosowań higienicznych, gdzie standardowa odporność na korozję spełnia wymagania procesu.

2. Stal nierdzewna SUS316L

SUS316L można wybrać w przypadku bardziej wymagających warunków kontaktu z produktem, w których występuje wyższa odporność na korozję i bardziej rygorystyczne wymagane są wymagania materiałowe.

3. Wybór materiału uszczelniającego

Materiał uszczelniający należy wybrać w zależności od medium procesowego, temperatury, środków czyszczących i warunki sterylizacji. Kupujący powinni podać rzeczywiste warunki pracy, prosząc o odpowiednie konfiguracja.

Zasada działania

1. Otwarta pozycja

Gdy wewnętrzny kanał przepływowy jest zrównany z rurociągiem, zawór zapewnia maksymalną dostępną powierzchnię przepływu proces transferu mediów.

2. Stanowisko regulacyjne

Kiedy kula obraca się do położenia pośredniego, obszar przepływu jest częściowo ograniczony. Ta pozycja jest do tego przyzwyczajona kontrolować przebieg procesu zgodnie z wymaganymi warunkami produkcji.

3. Pozycja zamknięta

Gdy kula osiągnie pozycję zamkniętą, kanał przepływowy zostaje zablokowany, a konstrukcja uszczelniająca zapewnia odcięcie pomiędzy stroną górną i dolną.

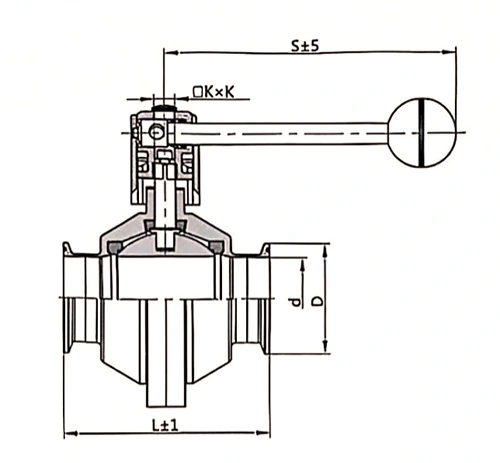

Dane techniczne

Dostępne rozmiary

Aplikacje

1. Żywność i nabiał

Zawór kulowy sanitarny motylkowy może być stosowany do kontrolowanego przesyłu mleka, jogurtu, soku, sosów, płynów składniki żywności i inne kompatybilne produkty, w których wymagana jest higieniczna regulacja przepływu.

2. Farmaceutyka i Biotechnologia

Typowe zastosowania obejmują przenoszenie cieczy farmaceutycznych, przygotowywanie buforów, sprzęt do bioprzetwarzania, wysoką czystość transport cieczy i kompatybilne, higieniczne rurociągi procesowe.

3. Produkcja kosmetyków

Zawór można stosować do szamponów, balsamów, kremów i innych preparatów kosmetycznych, w których lepkość jest kontrolowana transfer cieczy to ważne kwestie związane z procesem.

4. Drobna obróbka chemiczna

W przypadku kompatybilnych mediów chemicznych zawór można zastosować w systemach przesyłu cieczy i kontroli procesu materiały lepkie lub zawierające cząstki. Kompatybilność materiału i uszczelnienia należy ocenić zgodnie z rzeczywisty skład chemiczny.

Przewodnik wyboru kupującego

1. Potwierdź medium procesowe

Podaj nazwę medium, lepkość, zawartość cząstek, stężenie i temperaturę roboczą ze względu na te czynniki bezpośrednio wpływają na wybór zaworu i materiału uszczelniającego.

2. Zdefiniuj wymaganą kontrolę przepływu

Jeśli zawór jest używany głównie do izolacji, wystarczająca może być podstawowa konfiguracja robocza. Jeśli przepływ pośredni wymagana jest regulacja, należy rozważyć 12-pozycyjną klamkę lub konfigurację uruchamianą.

3. Potwierdź wymiary rurociągu

Rozmiar zaworu i wymiary przyłączy powinny odpowiadać istniejącemu systemowi rurociągów sanitarnych. Podaj wymagane rozmiar nominalny i typ połączenia przy zapytaniu ofertowym.

4. Potwierdź metodę działania

W przypadku obsługi ręcznej należy określić wymagany typ klamki. W przypadku zastosowań zautomatyzowanych należy określić pneumatyczne lub elektryczne działania i zapewnić dostępne warunki sterowania.

Kontrola i wysyłka

1. Kontrola wymiarowa

Wymiary zaworów i interfejsy przyłączy sanitarnych są sprawdzane zgodnie z wcześniej określoną konfiguracją przesyłka.

2. Kontrola działania

Konfiguracje ręczne i uruchamiane są sprawdzane pod kątem prawidłowego ruchu i pozycjonowania zgodnie z wybranym mechanizm operacyjny.

3. Ochrona powierzchni

Korpus i końcówki przyłączeniowe ze stali nierdzewnej są chronione podczas przenoszenia i pakowania, aby zmniejszyć ryzyko zadrapania, odkształcenia i zabrudzenia podczas transportu.

4. Opakowania eksportowe

Do transportu międzynarodowego AVM stosuje odpowiednie opakowania ochronne. Istnieje możliwość zamówienia pudełek papierowych i drewnianych w zależności od rozmiaru zaworu, konfiguracji roboczej i wymagań transportowych.

Często zadawane pytania

1. Do czego służy zawór kulowy typu motylkowego sanitarnego?

Stosowany jest zarówno do regulacji przepływu, jak i odcinania w higienicznych rurociągach procesowych, szczególnie w przypadku przepływu pośredniego wymagana jest regulacja.

2. Czy nadaje się do lepkich cieczy?

Tak. Zawór jest przeznaczony do zastosowań z lepkimi cieczami, chociaż faktyczna przydatność zależy od tego lepkość, temperatura, natężenie przepływu i charakterystyka konkretnego medium.

3. Czy poradzi sobie z cieczami zawierającymi cząstki stałe?

Można to uwzględnić w przypadku kompatybilnych cieczy zawierających cząstki stałe. Rozmiar cząstek, stężenie, twardość i proces warunki należy potwierdzić przed wyborem.

4. Jaka jest różnica pomiędzy uchwytami 12-pozycyjnymi i 4-pozycyjnymi?

12-pozycyjny uchwyt umożliwia regulację w zakresie około 15° w celu dokładniejszego ręcznego pozycjonowania przepływu. The 4-pozycyjny uchwyt zapewnia kilka predefiniowanych pozycji dla prostszej obsługi.

5. Czy zawór można zautomatyzować?

Tak. Dostępne są opcje uruchamiania pneumatycznego i elektrycznego umożliwiające integrację z zautomatyzowanymi systemami procesowymi.

6. Jakie informacje są wymagane przy wyborze zaworu?

Podaj rozmiar zaworu, medium procesowe, lepkość, charakterystykę cząstek, temperaturę, ciśnienie i wymagany przepływ szybkość transmisji, rodzaj połączenia i preferowaną ręczną lub automatyczną metodę obsługi.
