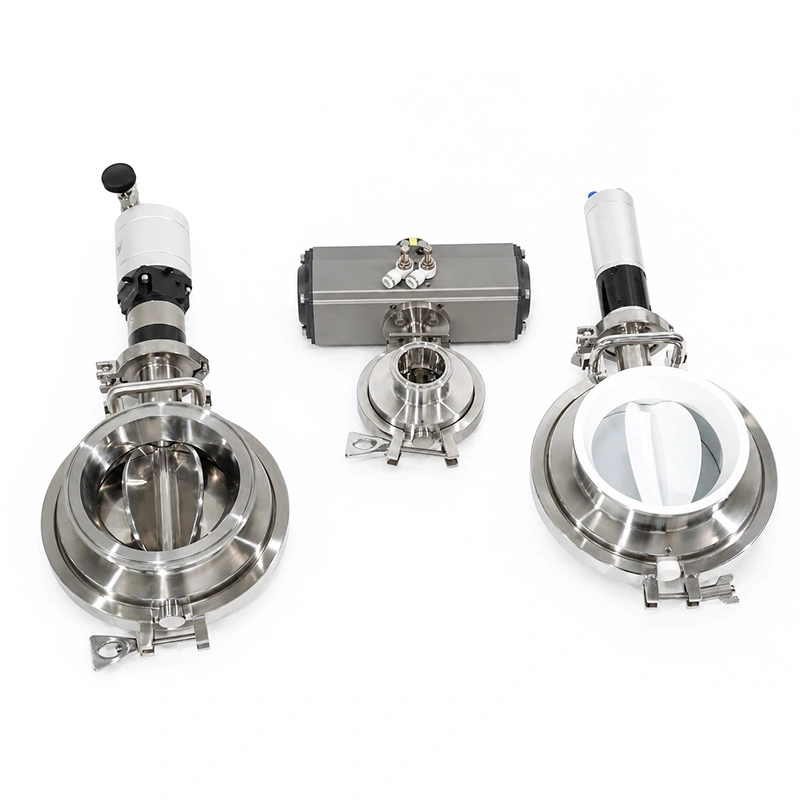

Co to jest sanitarny zawór obrotowy i jak poprawia higieniczną obsługę materiałów?

1. Co to jest sanitarny zawór obrotowy?

Sanitarny zawór obrotowy to obrotowy element do transportu materiałów, przeznaczony do odprowadzania, podawania lub dozowania suchych materiałów sypkich w zastosowaniach, w których ważna jest higiena i kontrola zanieczyszczeń. Zwykle składa się z obudowy, obracającego się wirnika z wieloma kieszeniami lub łopatkami, wlotu, wylotu, uszczelnień wału, łożysk i układu napędowego.

Gdy rotor się obraca, do jego kieszeni trafia materiał z leja zasypowego, silosu lub poprzedzającej maszyny przetwarzającej. Materiał jest przenoszony przez obudowę i uwalniany przez wylot. W zależności od konfiguracji i warunków pracy zawór może zapewnić stosunkowo stałą prędkość podawania, pomagając jednocześnie utrzymać różnicę ciśnień pomiędzy podłączonymi urządzeniami.

W przeciwieństwie do konwencjonalnych przemysłowych zaworów obrotowych, wersja sanitarna kładzie większy nacisk na dostępne powierzchnie mające kontakt z produktem, zmniejszone obszary zatrzymywania materiału, kompatybilne materiały konstrukcyjne i procedury czyszczenia odpowiednie do zastosowania.

Podstawowe funkcje sanitarnego zaworu obrotowego

• Kontrolowane rozładowanie:Reguluje uwalnianie proszków i granulatów ze sprzętu do przechowywania lub przetwarzania.
• Karmienie wolumetryczne:Umożliwia powtarzalne dostarczanie materiału przy odpowiednim dobraniu przemieszczenia rotora i prędkości roboczej.
• Transfer materiału:Łączy leje zasypowe, mieszalniki, suszarki, odpylacze i systemy transportowe.
• Izolacja ciśnieniowa:Pomaga ograniczyć wyciek gazu pomiędzy połączonymi strefami procesowymi, chociaż nie powinien być automatycznie traktowany jako gazoszczelny lub izolujący ciśnienie zawór odcinający.
• Higieniczne przetwarzanie:Wspomaga procedury czyszczenia i kontroli zanieczyszczeń poprzez odpowiednią konstrukcję sprzętu.

Ważne jest, aby odróżnić sanitarny zawór obrotowy od zaworu sanitarnego do procesu cieczowego. Zawory obrotowe stosowane do suchych materiałów sypkich mają inne mechanizmy działania i wyzwania związane z czyszczeniem niż zawory membranowe, motylkowe lub kulowe przeznaczone do rurociągów cieczy.

2. Jak działa sanitarny zawór obrotowy?

Zasada działania jest prosta, ale niezawodne działanie zależy od związku pomiędzy geometrią wirnika, właściwościami materiału, prędkością obrotową i otaczającymi warunkami procesu.

Krok 1: Materiał wchodzi do zaworu

Proszek lub materiał granulowany przepływa ze zbiornika, silosu lub poprzedzającej maszyny do wlotu zaworu. Stałe podawanie zależy od takich czynników, jak gęstość nasypowa, wielkość cząstek, zawartość wilgoci, spójność i konstrukcja leja. Materiały mostkujące lub zagęszczające mogą wymagać dodatkowych środków ułatwiających przepływ.

Krok 2: Rotor przechwytuje materiał

Obracający się rotor zawiera wiele kieszeni, do których trafia część przychodzącego materiału. Każda kieszeń odprowadza materiał od wlotu, gdy rotor się obraca. Ilość transportowana na obrót zależy od objętości kieszeni, wydajności napełniania, właściwości materiału i prędkości roboczej.

Krok 3: Materiał jest rozładowywany

Kiedy wypełniona kieszeń dociera do wylotu, grawitacja lub znajdujący się za nią układ transportowy uwalnia materiał. Powtarzający się ruch wirnika tworzy ciągły lub prawie ciągły wzór wypływu, w zależności od konfiguracji zaworu i warunków procesu.

Krok 4: Cykl się powtarza

Wirnik nadal się obraca, aby przyjąć i wyładować dodatkowy materiał. Układ napędowy może działać ze stałą prędkością lub wykorzystywać sterowanie o zmiennej prędkości w celu dostosowania wydajności podawania. W systemach zautomatyzowanych zawór można zintegrować z czujnikami, regulatorami poziomu, urządzeniami transportowymi i systemami zarządzania produkcją, tam gdzie to konieczne.

3. Które cechy projektu mają największe znaczenie?

Higiena zależy od kompletnego projektu urządzenia, a nie od samej obudowy ze stali nierdzewnej. Kupujący powinni ocenić następujące cechy pod kątem stosowanych przez siebie procedur czyszczenia, właściwości produktu i mających zastosowanie wymagań branżowych.

3.1 Materiały mające kontakt z produktem

Stal nierdzewna jest powszechnie stosowana w elementach sanitarnych zaworów obrotowych, ponieważ może zapewnić odpowiednią odporność na korozję, wytrzymałość mechaniczną i łatwość czyszczenia. Można rozważyć gatunki takie jak 304 i 316L w zależności od produktu, środków czyszczących, temperatury i narażenia na korozję.

Odpowiedni stopień należy potwierdzić w porównaniu z rzeczywistym środowiskiem operacyjnym. Kupujący powinni również sprawdzić materiały użyte do produkcji uszczelek, uszczelnień wału i innych elementów mających kontakt z produktem. W przypadku zastosowań regulowanych mogą być konieczne certyfikaty materiałowe i dokumentacja przeznaczona do kontaktu z żywnością.

3.2 Gładkie powierzchnie i zmniejszona retencja materiału

Szorstkie powierzchnie, wąskie szczeliny, ostre wewnętrzne narożniki i niedostępne wnęki mogą zatrzymywać produkt i komplikować czyszczenie. Projekty zorientowane na higienę mogą zawierać polerowane powierzchnie stykające się z produktem, zaokrąglone kieszenie rotora, starannie wykończone krawędzie i zminimalizowane szczeliny.

W razie potrzeby chropowatość powierzchni należy określić jako wymaganie mierzalne. Odpowiednia wartość Ra zależy od zastosowania i obowiązującej specyfikacji; nie należy zakładać, że każdy proces sanitarny wymaga takiego samego wykończenia.

3.3 Dostęp do czyszczenia i kontroli

Szybko zwalniane pokrywy, zdejmowane zespoły rotorów i dostępne elementy wewnętrzne mogą uprościć kontrolę i ręczne czyszczenie. W przypadku linii produkcyjnych z częstą zmianą produktów funkcje te mogą skrócić przestoje i poprawić efektywność konserwacji.

Dla konkretnego modelu zaworu należy potwierdzić przydatność do czyszczenia na miejscu (CIP). Komponentu nie należy uważać za zgodny z procedurą CIP tylko dlatego, że jest wykonany ze stali nierdzewnej. Ilość płynu czyszczącego, drenaż, kompatybilność uszczelek i procedury zatwierdzone przez producenta mają znaczenie.

3.4 Uszczelnienie i ochrona łożysk

Uszczelnienia wału pomagają ograniczyć niepożądane wycieki i zapobiegają przedostawaniu się smaru lub zewnętrznych zanieczyszczeń do strefy produktu. Łożyska należy chronić przed pyłem, wilgocią i chemikaliami czyszczącymi. Dobór uszczelki musi uwzględniać temperaturę roboczą, różnicę ciśnień, prędkość obrotową i częstotliwość czyszczenia.

3.5 Kompatybilność napędu i sterowania

Napęd powinien zapewniać moment obrotowy wystarczający dla materiału i warunków pracy. Napędy o zmiennej częstotliwości mogą pomóc w dostosowaniu prędkości wirnika, natomiast czujniki i interfejsy sterujące mogą wspierać zautomatyzowaną produkcję. Ochrona elektryczna i przydatność sprzętu powinny odpowiadać środowisku instalacji.

4. Gdzie stosuje się sanitarne zawory obrotowe?

Sanitarne zawory obrotowe są szczególnie przydatne w transporcie suchych materiałów sypkich, gdzie kontrolowany wypływ i higieniczna konstrukcja sprzętu muszą ze sobą współdziałać. Dokładna konfiguracja zależy od materiału i wymaganego poziomu czystości.

Produkcja żywności i napojów

Zakłady przetwórstwa spożywczego korzystają z obrotowego sprzętu do podawania składników takich jak mąka, cukier, skrobia, mleko w proszku, mieszanki przypraw i inne suche materiały. Higieniczna konstrukcja może pomóc uprościć czyszczenie pomiędzy seriami produkcyjnymi i zmniejszyć prawdopodobieństwo, że zatrzymane składniki zanieczyszczą kolejne partie.

W przypadku operacji wrażliwych na alergeny procedura czyszczenia i walidacja wymiany są równie ważne, jak konstrukcja mechaniczna zaworu.

Produkcja farmaceutyczna

Obsługa proszków farmaceutycznych może wymagać kontrolowanego podawania, udokumentowanej kompatybilności materiałów, dostępnych punktów kontroli i starannie zarządzanego ryzyka skażenia. Wybór sprzętu powinien odzwierciedlać wrażliwość produktu, wymagania dotyczące walidacji czyszczenia, potrzeby w zakresie hermetyzacji i obowiązujące procedury produkcyjne.

Nie każdy sanitarny zawór obrotowy nadaje się do sterylnego przetwarzania lub zastosowań wymagających dużej szczelności. Kupujący powinni sprawdzić, czy proponowany projekt spełnia określone wymagania procesowe i regulacyjne.

Kosmetyki i higiena osobista

Sproszkowane pigmenty, składniki kosmetyków i inne suche formuły mogą zyskać na spójnym transferze i łatwiejszym czyszczeniu sprzętu. Gromadzenie się produktu i zanieczyszczenie krzyżowe są szczególnie ważnymi problemami podczas przetwarzania wielu kolorów lub receptur na wspólnym sprzęcie produkcyjnym.

Substancje chemiczne i proszki specjalistyczne

Producenci zajmujący się specjalistycznymi chemikaliami mogą wymagać materiałów odpornych na korozję, kompatybilnych uszczelek, kontroli zapylenia i precyzyjnego podawania. Jeżeli materiały są ścierne, palne, higroskopijne lub agresywne chemicznie, może być konieczna dodatkowa ocena projektu i bezpieczeństwa.

Transport pneumatyczny i zautomatyzowane przetwarzanie

Zawory obrotowe są często instalowane pod lejami zasypowymi, silosami, filtrami i innym sprzętem w pneumatycznych systemach transportowych. Mogą dostarczać ciała stałe do dalszych linii, pomagając jednocześnie zarządzać różnicami ciśnień. Należy wybrać odpowiedni zawór w zależności od sposobu transportu, tolerancji wycieków, zachowania materiału i wymaganej przepustowości.

5. Sanitarny zawór obrotowy a standardowy zawór obrotowy

Chociaż oba typy zaworów mogą wykorzystywać mechanizm kieszeni obrotowej, ich priorytety projektowe mogą się znacznie różnić. W przypadku standardowego zaworu przemysłowego priorytetem może być ogólny transfer materiału, trwałość i koszt, podczas gdy wersja sanitarna kładzie dodatkowy nacisk na powierzchnie mające kontakt z produktem i dostęp do czyszczenia.

Są to tendencje ogólne, a nie uniwersalne zasady. Niektóre przemysłowe zawory obrotowe mają cechy higieniczne, a niektóre konstrukcje sanitarne są przeznaczone do stosunkowo prostych zastosowań. Ostateczna decyzja powinna opierać się na udokumentowanych specyfikacjach, a nie samej nazwie produktu.

6. Jak wybrać odpowiedni zawór obrotowy sanitarny

Wybór zaworu wyłącznie na podstawie rozmiaru nominalnego lub ceny zakupu może skutkować słabą wydajnością podawania, niepotrzebnymi pracami czyszczącymi lub przedwczesnym zużyciem podzespołów. Ustrukturyzowana ocena pomaga zapewnić, że zawór pasuje do rzeczywistych warunków pracy.

Krok 1: Zdefiniuj charakterystykę materiału

Podaj dostawcy nazwę materiału, gęstość nasypową, rozkład wielkości cząstek, zawartość wilgoci, ścieralność, płynność i wszelkie istotne właściwości chemiczne lub temperaturowe. Czynniki te wpływają na konstrukcję wirnika, wydajność napełniania, odporność na zużycie i dobór uszczelnienia.

Krok 2: Oblicz wymaganą pojemność

Oszacuj wymagane masowe natężenie przepływu i określ, czy zawór będzie działał w sposób ciągły czy przerywany. Teoretyczną pojemność objętościową można oszacować za pomocą:

Pojemność objętościowa = przemieszczenie na obrót × prędkość obrotowa

Szacunkową pojemność masową można następnie obliczyć jako:

Pojemność masowa = pojemność objętościowa × gęstość nasypowa × wydajność napełniania

Zależności te stanowią jedynie wstępne oszacowanie. Rzeczywistą wydajność należy sprawdzić w reprezentatywnych warunkach materiałowych i operacyjnych, z odpowiednimi tolerancjami na zmienne wypełnienie, wycieki i wahania procesu.

Krok 3: Ustal wymagania dotyczące higieny i czyszczenia

Określ, czy w procesie wykorzystuje się czyszczenie na sucho, ręczne czyszczenie na mokro, CIP lub inną zwalidowaną procedurę. Określ chemikalia czyszczące, temperatury, częstotliwość cykli, wymagania dotyczące suszenia, dopuszczalne poziomy pozostałości i metody kontroli.

W przypadku zastosowań spożywczych i farmaceutycznych należy określić standardy i dokumentację wymaganą przez placówkę. Nie należy zakładać, że ogólne oznaczenie sanitarne stanowi zgodność z wszystkimi obowiązującymi przepisami lub systemami certyfikacji.

Krok 4: Sprawdź warunki ciśnienia i temperatury

Zapewnij normalne i maksymalne ciśnienie robocze, różnice ciśnień, temperatury robocze i wszelkie warunki przejściowe. Zawory obrotowe mają charakterystykę wycieków i ograniczenia mechaniczne, które różnią się w zależności od konstrukcji. Nie należy ich zastępować urządzeniami izolującymi ciśnieniowymi bez odpowiedniego zatwierdzenia technicznego.

Krok 5: Potwierdź szczegóły instalacji i integracji

Sprawdź wymiary wlotu i wylotu, połączenia kołnierzowe lub zaciskowe, dostępną przestrzeń nad głową, układ montażowy, położenie silnika, prześwit konserwacyjny i interfejsy sprzętu znajdującego się za urządzeniem. W przypadku linii zautomatyzowanych należy zidentyfikować sygnały sterujące, wymaganą regulację prędkości, blokady i potrzeby monitorowania.

Krok 6: Oceń całkowity koszt posiadania

Cena zakupu to tylko część inwestycji. Weź pod uwagę prace związane z czyszczeniem, przestoje w produkcji, części zamienne, wymianę uszczelek, zużycie energii, częstotliwość kontroli oraz koszt utraty produktu lub zdarzeń związanych z zanieczyszczeniem.

Dostarczenie tych informacji na wczesnym etapie pozwala producentowi ocenić wykonalność, zidentyfikować potencjalne ograniczenia projektowe i zalecić konfigurację dostosowaną do zamierzonego procesu.

7. Konserwacja i rozwiązywanie problemów

Nawet dobrze zaprojektowany sanitarny zawór obrotowy wymaga zaplanowanej kontroli i konserwacji. Nagromadzenie się materiału, pogorszenie jakości uszczelnienia, nieprawidłowe ustawienie i nieodpowiednie warunki pracy mogą z czasem obniżyć wydajność.

Lista kontrolna rutynowej konserwacji

• Sprawdź powierzchnie mające kontakt z produktem pod kątem pozostałości, korozji, zarysowań lub nieoczekiwanego zużycia.
• Sprawdź ruch wirnika pod kątem nieprawidłowego oporu, wibracji lub hałasu.
• Sprawdź uszczelnienia wału i uszczelki pod kątem zużycia, wycieków, odkształceń lub uszkodzeń chemicznych.
• Sprawdź łożyska i układ napędowy zgodnie z instrukcjami producenta.
• Upewnij się, że osłony, łączniki i elementy szybkozłącza są prawidłowo zabezpieczone.
• Sprawdź działanie silnika, ustawienia prędkości i odpowiednie sygnały sterujące.
• Czyszczenie dokumentów, inspekcja, naprawa i wymiana.

Typowe problemy i możliwe przyczyny

Częstotliwość konserwacji powinna odzwierciedlać godziny pracy, ścieralność materiału, intensywność czyszczenia i zalecenia producenta. Przed otwarciem zaworu lub usunięciem elementów wewnętrznych należy odizolować sprzęt, odłączyć i zablokować napęd, uwolnić nagromadzone ciśnienie i postępować zgodnie z obowiązującymi w obiekcie procedurami bezpieczeństwa.

8. Typowe błędy zakupowe, których należy unikać

Wybór wyłącznie na podstawie rozmiaru

Dwa zawory o podobnych wymiarach mogą zapewniać różne wydajności ze względu na różnice w przemieszczeniu wirnika, prędkości, luzach i wydajności napełniania. Kupujący powinni podać rzeczywiste wymagania dotyczące przepustowości, a nie polegać wyłącznie na rozmiarze połączenia.

Zakładając, że stal nierdzewna gwarantuje parametry sanitarne

Klasa materiału jest ważna, ale sama w sobie nie gwarantuje możliwości czyszczenia. Stan powierzchni, geometria wewnętrzna, konstrukcja uszczelnienia, dostępność i walidacja czyszczenia przyczyniają się do wydajności higienicznej.

Ignorowanie metody czyszczenia

Zawór trudny do demontażu może powodować niepotrzebne przestoje, gdy wymagane jest częste ręczne czyszczenie. I odwrotnie, projekt przeznaczony do czyszczenia ręcznego może nie nadawać się do zatwierdzonego procesu CIP. Potwierdź metodę czyszczenia przed sfinalizowaniem specyfikacji.

Z widokiem na kompatybilność z pieczęciami

Uszczelki mogą ulec zniszczeniu pod wpływem niekompatybilnych środków chemicznych, wysokich temperatur, cząstek ściernych lub nieodpowiednich warunków pracy. Prosząc o wycenę, należy podać rzeczywiste środki czyszczące i środowisko procesu.

Akceptowanie nieuzasadnionych roszczeń dotyczących zgodności

Zażądaj odpowiednich deklaracji materiałowych, raportów z badań, certyfikatów i dokumentacji technicznej wymaganej dla zamierzonego zastosowania. Sprawdź, które normy dotyczą całego zaworu, a które tylko poszczególnych materiałów lub komponentów.

Brak wcześniejszego omówienia możliwości dostosowania

Specjalne ustalenia montażowe, nietypowe wymiary wlotu lub wylotu, ograniczona przestrzeń instalacyjna i integracja z istniejącymi zbiornikami mogą mieć wpływ na projekt sprzętu. Udostępnianie rysunków i wymagań dotyczących interfejsu na początku projektu może zmniejszyć możliwe do uniknięcia opóźnienia w przeprojektowaniu i instalacji.

9. Często zadawane pytania dotyczące sanitarnych zaworów obrotowych

10. Wniosek: Budowa bardziej niezawodnego, higienicznego systemu transportu materiałów

Sanitarny zawór obrotowy odgrywa ważną rolę w kontrolowaniu zrzutu suchego materiału sypkiego, jednocześnie spełniając wymagania czystości i niezawodności nowoczesnych systemów przetwarzania. Jego wartość wynika z połączenia stałego podawania, odpowiednich materiałów mających kontakt z produktem, geometrii umożliwiającej czyszczenie, skutecznego uszczelnienia i praktycznego dostępu konserwacyjnego.

W przypadku zespołów zakupowych i inżynierów procesu najskuteczniejsza strategia selekcji zaczyna się od materiału i środowiska operacyjnego. Przed wybraniem ostatecznej konfiguracji należy ocenić wydajność, różnicę ciśnień, temperaturę, procedury czyszczenia, wymiary instalacji i wymagania dotyczące dokumentacji.

Nadzwyczajne inteligentne urządzenia sterujące AVM Co., Ltd.można się zwrócić w celu omówienia niestandardowych wymagań sprzętowych i potrzeb integracyjnych specyficznych dla aplikacji. Udostępniając na wczesnym etapie dane dotyczące procesu i ograniczenia dotyczące instalacji, kupujący mogą pracować nad rozwiązaniem, które będzie odpowiadać ich celom produkcyjnym, zamiast polegać na ogólnej specyfikacji.
