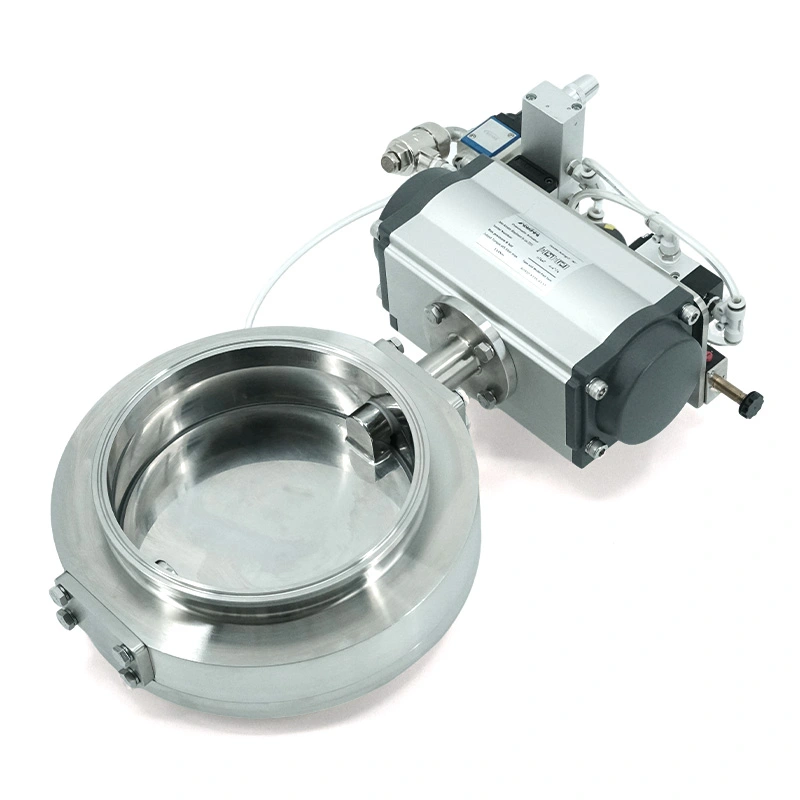

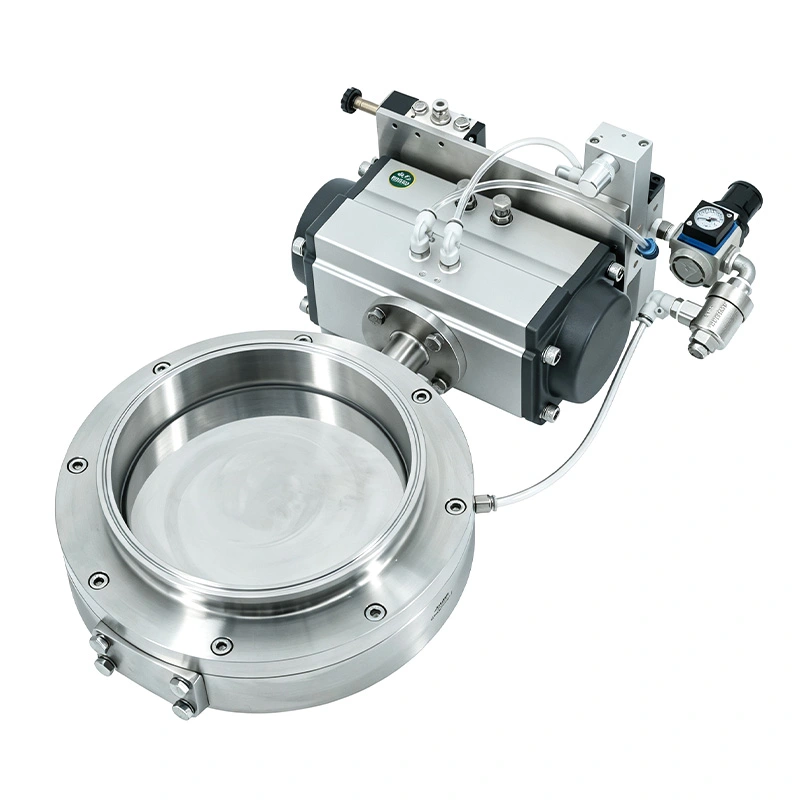

Zaprojektowany dla najbardziej wymagających środowisk higienicznych, mimośrodowy zawór motylkowy sanitarny z chowanym gniazdem zapewnia bezkompromisową wydajność. Jego unikalna mimośrodowa konstrukcja i chowany mechanizm siedziska znacznie zmniejszają zużycie gniazda i moment obrotowy w całym cyklu życia zaworu. Zapewnia to nie tylko wydłużone okresy międzyobsługowe ale zapewnia także niezawodne, szczelne odcięcie w szerokim spektrum zastosowań – od farmaceutycznych i biotechnologię po żywność, nutraceutyki, chemię i zaawansowane przetwarzanie materiałów akumulatorowych.
Konwencjonalne zawory motylkowe utrzymują kontakt tarczy i gniazda podczas obrotu. W zastosowaniach proszkowych powtórzyć tarcie może stopniowo zużywać gniazdo, zwiększać moment obrotowy i tworzyć cząstki, które mogą mieć wpływ na produkt czystość.
AVM oddziela funkcje uszczelniania i ruchu.
Podczas ruchu zaworu nadmuchiwane gniazdo cofa się, dzięki czemu dysk może się obracać przy minimalnym kontakcie. Raz płyta osiąga pozycję zamkniętą, sprężone powietrze aktywuje uszczelnienie i wytwarza wymagane ciśnienie uszczelniające.
Dzięki temu zawór szczególnie nadaje się do przełączania o wysokiej częstotliwości i obsługi proszku ściernego.
Zanim dysk się poruszy, nadmuchiwana uszczelka zostaje opróżniona i wycofuje się z powierzchni uszczelniającej. Zatem dysk mimośrodowy obraca się bez ciągłego tarcia o siedzisko.
Zmniejsza to zużycie mechaniczne i pomaga utrzymać stabilny moment obrotowy podczas powtarzanych cykli.
Kiedy dysk osiągnie pozycję zamkniętą, sprężone powietrze napełnia komorę uszczelniającą. Uszczelnienie rozszerza się równomiernie do dysku, tworząc szczelną barierę.
Sanitarny mimośrodowy zawór motylkowy z chowanym gniazdem może zatem zapewnić niezawodne odcięcie, unikając jednocześnie niepotrzebnego kontaktu uszczelki podczas każdego cyklu otwierania i zamykania.
Mimośrodowy dysk i chowane gniazdo są szczególnie cenne w zautomatyzowanych liniach produkcyjnych, w których mogą występować zawory działają wielokrotnie w ciągu dnia.
Dzięki znacznie zmniejszonemu tarciu między tarczą a gniazdem konstrukcja może wytrzymać okres eksploatacji do 1–3 miliony cykli przełączania, w zależności od warunków pracy, materiału uszczelniającego i konserwacji.
Niższy opór roboczy może również zmniejszyć wymagania dotyczące siłownika w porównaniu z konwencjonalnymi siłownikami opartymi na tarciu projekty.
Zawór nadaje się do materiałów takich jak proszki, granulki i kryształy, które mogą przyspieszać konwencjonalne uszczelnienie nosić.
Typowe zastosowania obejmują:
Stosowany do ładowania, rozładowywania i izolowania proszku, gdzie produkt jest zamknięty, można go wyczyścić i powtarzalna praca są ważne.
Nadaje się do przenoszenia suchych materiałów ściernych, gdzie kluczową kwestią jest minimalizacja zużycia uszczelek i zanieczyszczenia.
Higieniczna konstrukcja ze stali nierdzewnej i gładkie powierzchnie mające kontakt z produktem wspierają produkcję sanitarną środowiska.
Nadmuchiwane gniazdo zapewnia niezawodne uszczelnienie przewodów pracujących zarówno w warunkach podciśnienia, jak i nadciśnienia.

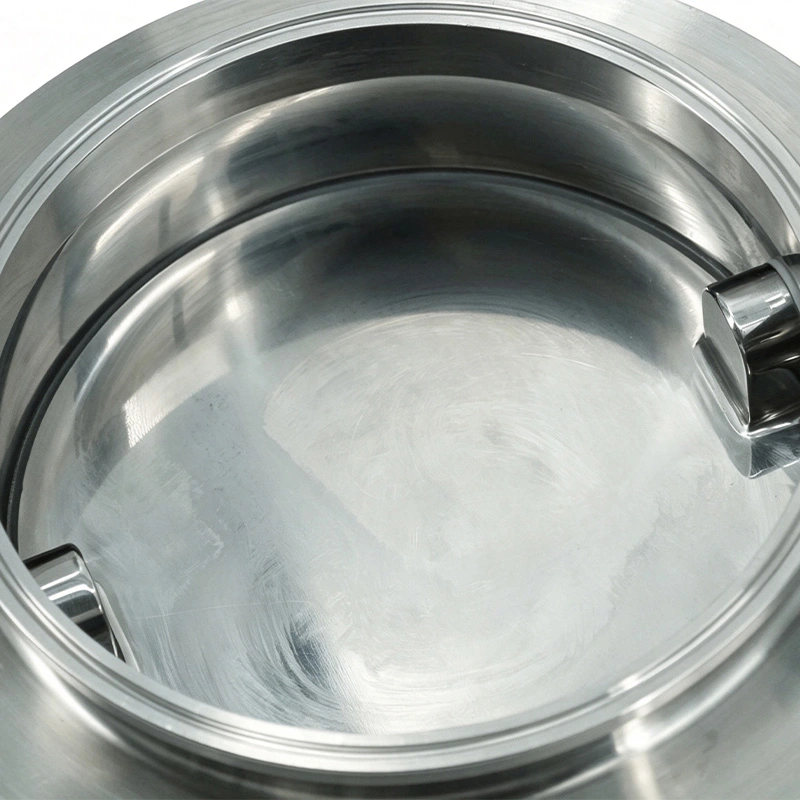

Sanitarny mimośrodowy zawór motylkowy z chowanym gniazdem jest produkowany z SUS304 lub SUS316L, z powierzchnie mające kontakt z produktem dostępne przy Ra <0,4 μm.
Jego wewnętrzna konstrukcja o niskim poziomie retencji minimalizuje obszary, w których może gromadzić się proszek, ułatwiając czyszczenie CIP/SIP i zmniejszenie ryzyka zanieczyszczenia podczas zmiany produktu.
Dla odpowiednich konfiguracji dostępne są materiały uszczelniające zgodne z FDA i certyfikaty materiałowe EN 10204 3.1.
| Parametr | Specyfikacja |
| Typ zaworu | Sanitarny mimośrodowy zawór motylkowy z chowanym gniazdem |
| Rozmiar | DN50–DN300 |
| Materiał korpusu | SUS304/SUS316L |
| Nadmuchiwana uszczelka | EPDM, silikon, FKM/Viton |
| Wykończenie kontaktu z produktem | Ra <0,4 µm |
| Wykończenie bezdotykowe | Ra <0,8 µm |
| Działanie | Siłownik pneumatyczny |
| Znajomości | Tri-Clamp, kołnierz, spawany |
| Czyszczenie | CIP/SIP |
| Opcja przeciwwybuchowa | ATEX II 2 GD T4 |
| Standardy połączeń | DIN 11850 seria 2, ASME BPE, ISO 1127 seria 1, GB/T 17395 |
| Opcje zgodności | Uszczelnienia zgodne z FDA, konstrukcja zorientowana na GMP, EN 10204 3.1 |
| Namysł | Zawór z chowanym gniazdem AVM | Konwencjonalny zawór motylkowy |
| Kontakt tarcza/gniazdo podczas obrotu | Cofnięte | Ciągły kontakt |
| Tarcie siedzenia | Bardzo niski | Wyższy |
| Odporność na zużycie | Doskonały | Zależy od materiału |
| Moment obrotowy | Niski | Stosunkowo wyższy |
| Częsta jazda na rowerze | Dobrze dopasowane | Zużycie siedzenia może stać się problemem |
| Proszek ścierny | Odpowiedni | Wybór miejsca jest kluczowy |
| Opieczętowanie | Nadmuchiwane siedzisko | Stałe siedzenie |
| Konserwacja | Zmniejszone zużycie siedzeń | Może być wymagana częstsza kontrola siedzenia |
Producent farmaceutyczny potrzebował sanitarnego zaworu odcinającego do często działającej linii przesyłu proszku automatyczne przełączanie. Klient doświadczył rosnącego oporu roboczego w przypadku konwencjonalnych zaworów motylkowych w miarę zużywania się elementów uszczelniających podczas powtarzających się cykli.
Firma AVM dostarczyła mimośrodowy zawór motylkowy z chowanym, nadmuchiwanym gniazdem. Klient specjalnie ocenił moment uruchamiania, zużycie gniazda i stabilność uszczelnienia po wielokrotnej pracy. Ponieważ uszczelka cofa się przed tarczą ruchu, zawór ograniczył ciągłe tarcie podczas jazdy na rowerze i zapewnił bardziej spójne działanie.
Procesor materiałów akumulatorowych wymagał zaworu do przenoszenia suchego proszku, w którym materiał ścierny mógłby przyspieszyć konwencjonalne zużycie siedzeń. Klient wybrał konfigurację z chowanym gniazdem, ponieważ nie zawierał elementu uszczelniającego stale ciągnięty przez dysk podczas pracy.
Opinie klientów skupiały się na mniejszych obawach związanych z ścieraniem siedzeń, stabilnym działaniu i łatwiejszej obsłudze w dłuższej perspektywie konserwacja, szczególnie w przypadku linii produkcyjnej z wielokrotnym otwieraniem i zamykaniem.
Rozwiązania zaworów sanitarnych AVM spełniają obowiązujące normy sanitarne 3-A, ISO 9001, CE i FDA. W zależności od w wybranej konfiguracji zawór może być również dostarczony z materiałami uszczelniającymi zgodnymi z FDA i zorientowanymi na GMP higieniczna konstrukcja i dokumentacja materiałowa EN 10204 3.1.
Dostępna jest konfiguracja przeciwwybuchowa ATEX II 2 GD T4 spełniająca wymagania obowiązujące w obszarach niebezpiecznych.
Fotel chowa się, zanim tarcza się obróci, minimalizując tarcie i zużycie. Następnie napełnia się po zamknięciu, aby zapewnić niezawodne uszczelnienie.
Tak. Zredukowany kontakt dysku z gniazdem sprawia, że szczególnie nadaje się do proszków, granulek i kryształów, które mogą przyspieszają zużycie konwencjonalnych siedzeń.
Tak. Nadmuchiwany system uszczelniający nadaje się zarówno do warunków procesu próżniowego, jak i nadciśnieniowego, gdy poprawnie skonfigurowany.
Tak. Konfiguracja sanitarna obsługuje czyszczenie CIP/SIP, w zależności od wybranych materiałów i warunków procesu.
Dostępne są EPDM, silikon i FKM/Viton. Można wybrać gatunki zgodne z FDA dla odpowiednich zastosowań farmaceutycznych i zastosowania spożywcze.

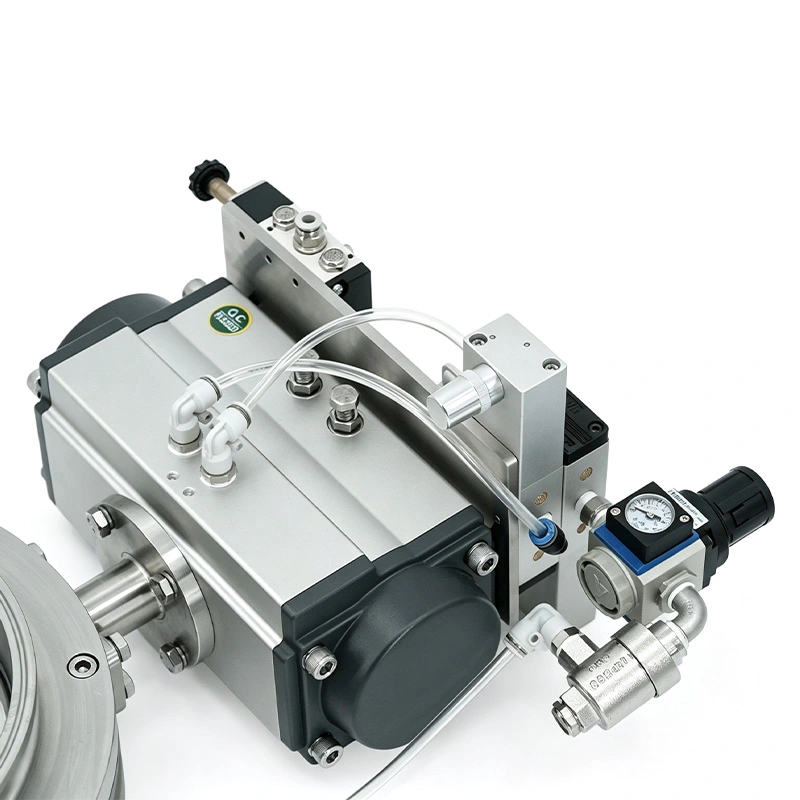

Tak. Sanitarny mimośrodowy zawór motylkowy z chowanym gniazdem jest obsługiwany za pomocą siłownika pneumatycznego i może być zintegrowane z zautomatyzowanymi systemami kontroli procesów.
