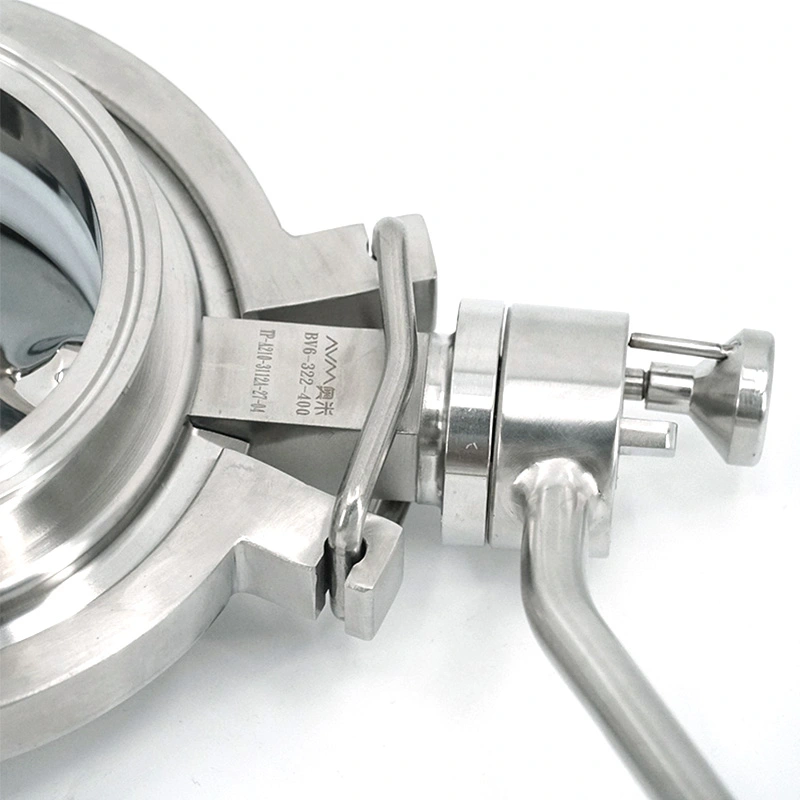

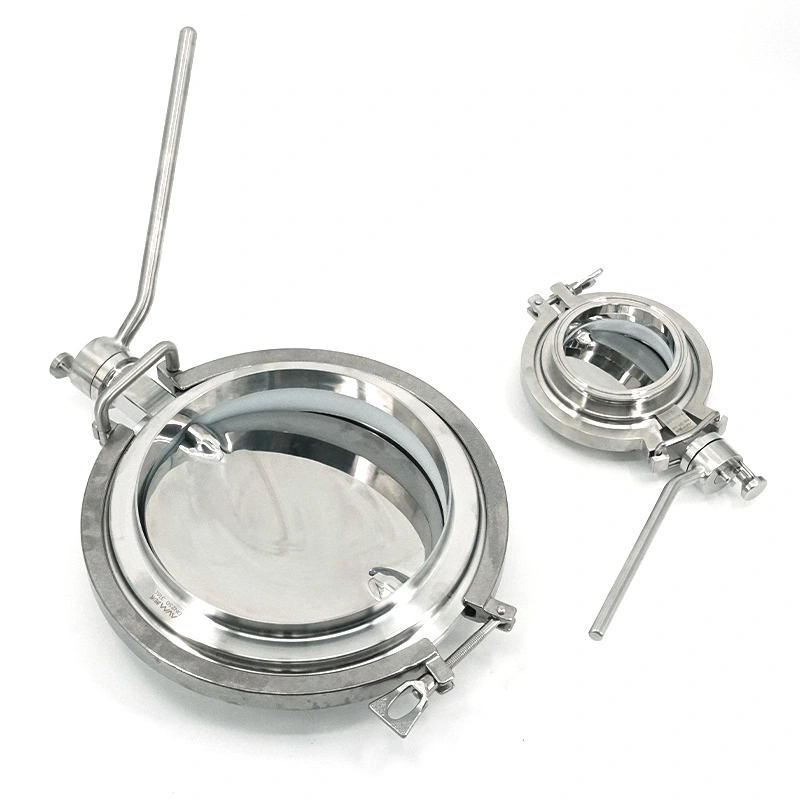

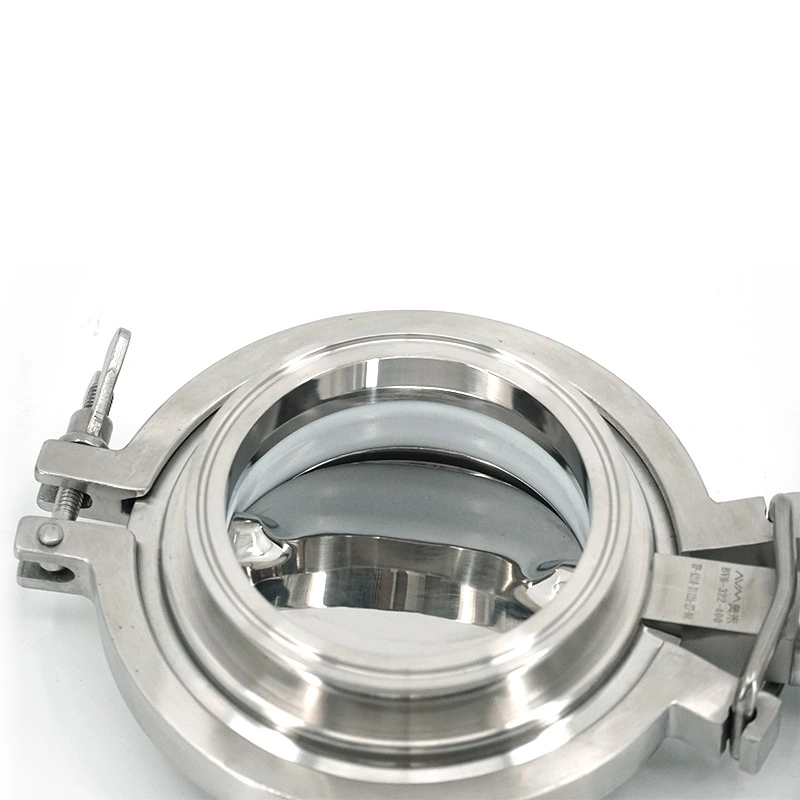

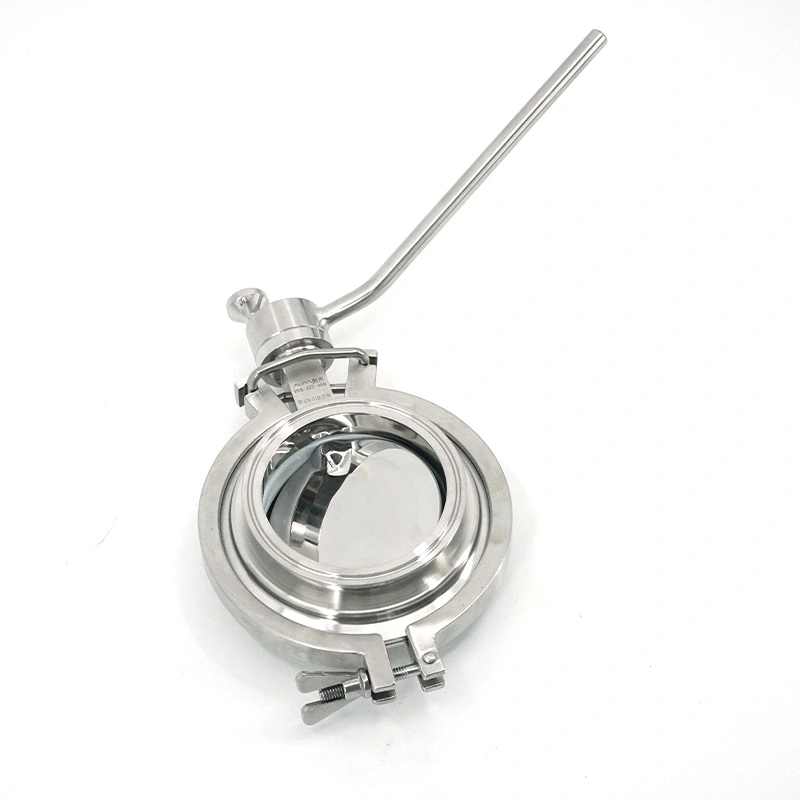

Zawór motylkowy do dokowania proszku AVM ze stali nierdzewnej jest przeznaczony do linii transportu proszku, gdzie jest niezawodny wymagane jest podłączenie sprzętu, higieniczne przetwarzanie i częste czyszczenie. W przeciwieństwie do motyla ogólnego przeznaczenia zawory, został opracowany specjalnie do punktów przesyłu proszku pomiędzy silosami, lejami zasypowymi, pojemnikami, podajnikami, przenośnikami, i inny sprzęt do przetwarzania.
W zaworze zastosowano sanitarną konstrukcję ze stali nierdzewnej z gładkimi powierzchniami stykającymi się z produktem i elastycznym uszczelnieniem opcje. Połączenie Tri-Clamp umożliwia wygodny montaż i demontaż, a jednocześnie zwarta konstrukcja wewnętrzna pomaga zmniejszyć zatrzymywanie proszku. Te cechy sprawiają, że nadaje się do zastosowań farmaceutycznych, spożywczych, nutraceutycznych i wybrane systemy chemicznego przetwarzania proszków.
Sprzęt do przetwarzania proszku musi obsługiwać więcej niż tylko prostą izolację przepływu. Drobne proszki mogą pozostać wewnątrz powierzchniach, wchodzić w szczeliny połączeń lub powodować trudności w czyszczeniu po produkcji. Częste zmiany produktów może również wydłużyć przestoje, gdy zawory są trudne do usunięcia lub sprawdzenia.
Zawór motylkowy dokujący do proszków sanitarnych AVM ze stali nierdzewnej spełnia te wymagania w kompaktowej obudowie konstrukcja sanitarna, polerowane powierzchnie stykające się z produktem i odłączana konstrukcja połączenia. Konfiguracja może być wybrany zgodnie z właściwościami proszku, metodą czyszczenia, rozmiarem rurociągu i wymaganiami higienicznymi proces produkcyjny.
Elementy mające kontakt z produktem są wykonane ze stali nierdzewnej SS316L, która zapewnia odporność na korozję i: odpowiednia baza materiałowa do przetwórstwa farmaceutycznego, spożywczego i nutraceutycznego. SS304 jest dostępny dla tam, gdzie jest to wymagane, elementy nie mające kontaktu z produktem.
Powierzchnia stykająca się z produktem jest wykończona do Ra <0,4 μm. Gładka powierzchnia zmniejsza obszary, w których może pozostać proszek dołączone i wspiera rutynowe procedury czyszczenia i kontroli.
Materiały uszczelniające z silikonu, EPDM i FKM można wybrać w zależności od warunków procesu. Uszczelnienie zgodne z wymogami FDA dostępne są gatunki przeznaczone do zastosowań w przemyśle farmaceutycznym i spożywczym.
Dostępne są opcje połączenia Tri-Clamp i kołnierza. Możliwość konfiguracji standardów połączeń zgodnie z normą DIN, Wymagania ISO 1127, BS4825, ISO i SMS, umożliwiające wbudowanie zaworu w różne instalacje sanitarne systemy rurociągów.
Wymagania dotyczące czyszczenia są szczególnie ważne w przetwarzaniu proszków, ponieważ pozostałości materiału mogą mieć wpływ na następny partia produkcyjna. Prosta konstrukcja wewnętrzna zaworu pomaga zredukować potencjalne punkty akumulacji, a jednocześnie odłączane złącze umożliwia operatorowi dostęp do zaworu w celu kontroli i czyszczenia, jeśli zajdzie taka potrzeba.
W zależności od kompletnej konfiguracji rurociągu zawór może obsługiwać procedury czyszczenia CIP, SIP lub ręcznego. Wybraną metodę czyszczenia należy dobrać do właściwości proszku, środka czyszczącego, temperatury i wymagania walidacyjne aplikacji.
W przypadku linii produkcyjnych, na których często zmieniają się produkty, szybki demontaż może również skrócić czas potrzebny na wyposażenie kontrolę i czyszczenie, pomagając ograniczyć niepotrzebne przerwy w produkcji.
Zawór można zainstalować pomiędzy urządzeniami do przechowywania i przetwarzania proszku, w tym silosami, lejami zasypowymi, pojemnikami, podajniki i przenośniki. Miejsce instalacji powinno zapewniać wystarczający dostęp do obsługi, kontroli i sprzątanie.
Właściwości materiału, takie jak wielkość cząstek, płynność, zawartość wilgoci, ścieralność i tendencja do przylegania należy wziąć pod uwagę przy wyborze konfiguracji zaworu i materiału uszczelniającego.
Wymagany proces czyszczenia należy potwierdzić przed montażem. Może być konieczne czyszczenie CIP, SIP i ręczne różne układy rurociągów i warunki eksploatacji.
Rodzaj połączenia i norma wymiarowa powinny odpowiadać istniejącemu rurociągowi i sąsiednim urządzeniom. zapewnia AVM wiele opcji połączeń w celu uproszczenia integracji z systemami przetwarzania sanitarnego.
| Specyfikacja | Bliższe dane |
| Rozmiar | DN100, DN150, DN200, DN250, DN300 / 4", 6", 8", 10", 12" |
| Materiał stykający się z produktem | SS316L |
| Materiał niemający kontaktu z produktem | SS304 |
| Wykończenie powierzchni | Ra <0,4 µm |
| Działanie | Podręcznik |
| Materiał uszczelnienia | Silikon, EPDM, FKM |
| Uszczelnienia zgodne z FDA | Dostępny |
| Zakończ połączenie | Tri-Clamp, kołnierz |
| Standardy połączeń | DIN, ISO 1127, BS4825, ISO, SMS |
Zawór może być używany do ładowania i rozładowywania proszku, przenoszenia materiału pośredniego, granulacji i tabletkowania produkcja kapsułek. Jego sanitarna konstrukcja i wyjmowane przyłącze nadają się do procesów o częstym działaniu sprzątanie i zmiana produktu.
Nadaje się do transportu mleka w proszku, mąki, skrobi, składników odżywczych i dodatków do żywności. Stal nierdzewna konstrukcja, gładkie powierzchnie mające kontakt z produktem i opcje uszczelnień zgodne z wymogami FDA zapewniają higieniczne przetwarzanie wymagania.
Zawór może być montowany w systemach transportu proszku stosowanych do suplementów diety i innych sypkich składników gdzie ważna jest czystość materiału i skuteczność czyszczenia.
Zawór może być stosowany w punktach przesyłu i izolacji proszku w wybranych instalacjach przetwarzania chemicznego. Materiał i Dobór uszczelnienia należy potwierdzić biorąc pod uwagę właściwości chemiczne i warunki pracy.
Wybierając zawór do linii przetwarzania proszku, kupujący powinni wziąć pod uwagę średnicę rurociągu większą niż nominalna. The charakterystyka proszku, wymagana procedura czyszczenia, standard połączenia, kompatybilność uszczelnień i dostępność przestrzeń montażową należy oceniać łącznie.
Do zastosowań farmaceutycznych i spożywczych stosuje się konstrukcję stykającą się z produktem SS316L oraz materiały uszczelniające zgodne z wymaganiami FDA odpowiednie opcje tam, gdzie obowiązują wymagania higieniczne. W przypadku większych linii przesyłu proszku dostępne są średnice od DN100 do DN300 asortyment zapewnia kilka opcji rozmiaru.
W przypadku systemów wymagających częstego demontażu konfiguracja Tri-Clamp może uprościć dostęp i skrócić czas wymagane do rutynowego czyszczenia i kontroli.
| Kluczowa uwaga | Przepustnica dokująca proszku AVM | Standardowy zawór motylkowy |
| Główna aplikacja | Dokowanie proszku i transfer sanitarny | Ogólna izolacja przepływu |
| Połączenie | Szybki Tri-Clamp / Kołnierz | Zależy od projektu |
| Budowa | Konstrukcja sanitarna SS304 / SS316L | Różne materiały |
| Wykończenie powierzchni | Ra <0,4 µm | Zależy od produktu |
| Czyszczenie | Szybki demontaż, czyszczenie CIP/SIP/ręczne | Zależy od struktury |
| Zatrzymywanie proszku | Zaprojektowany, aby zminimalizować akumulację | Nie specjalnie zoptymalizowany |
| Aplikacja sanitarna | Farmaceutyczny, spożywczy, nutraceutyczny | Ogólne zastosowania przemysłowe |
AVM produkuje komponenty do obróbki sanitarnej zgodnie z kontrolowanymi procedurami jakości. Obowiązujący produkt asortyment jest zgodny z wymogami zgodności z normami ISO 9001, CE i FDA.
Do zastosowań w przemyśle farmaceutycznym i spożywczym zawór może być dostarczony z częściami mającymi kontakt z produktem SS316L, polerowane powierzchnie i materiały uszczelniające zgodne z wymaganiami FDA. Certyfikaty materiałowe i związana z nimi dokumentacja mogą być dostarczone zgodnie z wymaganiami projektu.
Klient z branży farmaceutycznej potrzebował zaworu pod systemem podawania proszku, który można by często demontować sprzątanie. Klient wybrał przepustnicę dokującą AVM, ponieważ połączenie Tri-Clamp umożliwiło szybkie podłączenie demontażu, a gładka powierzchnia wewnętrzna ułatwiała usuwanie resztek proszku podczas czyszczenia.
Klient z branży spożywczej zastosował zawór do podłączenia sprzętu do podawania proszku podczas podawania mleka w proszku i składnika transfer. Głównymi wymaganiami było zabezpieczenie przed kurzem, higieniczne powierzchnie i niezawodne uszczelnienie podczas częstych prac przestawienia produkcji.
W przypadku linii przetwarzania proszku wymagającej regularnych przeglądów klient docenił prostą konstrukcję i szybki dostęp projekt. Operatorzy mogą skutecznie odłączyć zawór w celu kontroli i czyszczenia, co pomaga ograniczyć konserwację przerwa.
Rutynowa konserwacja powinna koncentrować się na elementach uszczelniających, płycie motylkowej, powierzchniach łączących i kontakcie z produktem obszary. Operatorzy powinni sprawdzić pod kątem zużycia uszczelek, nagromadzenia materiału, uszkodzeń powierzchni lub nietypowych wycieków zgodnie z harmonogram konserwacji zakładu.
Po wyczyszczeniu zawór należy sprawdzić przed ponownym uruchomieniem produkcji. Elementy uszczelniające powinny być wymieniane, gdy ich stan nie zapewnia już wymaganej szczelności. Częstotliwość wymiany zależy od częstotliwość pracy, warunki czyszczenia, temperatura i kompatybilność materiałowa.
Sanitarny zawór motylkowy do dokowania proszku ze stali nierdzewnej służy głównie do przenoszenia proszku, izolacji i podłączenie urządzeń w instalacjach farmaceutycznych, spożywczych, nutraceutycznych i wybranych procesach chemicznych.
Tak. W zaworze zastosowano elementy mające kontakt z produktem SS316L, wykończenie powierzchni sanitarnej i opcje uszczelnienia zgodne z wymaganiami FDA dla mających zastosowanie wymagań dotyczących przetwarzania farmaceutycznego.
AVM oferuje opcje uszczelnień silikonowych, EPDM i FKM. Odpowiedni materiał należy dobrać zgodnie z ww produktu, temperatury, środków czyszczących i warunków pracy.
Tak. Konstrukcja sanitarna może obsługiwać czyszczenie CIP, SIP lub ręczne, w zależności od pełnej konfiguracji systemu i wymagania procesu.
Zawór jest dostępny z przyłączami Tri-Clamp i kołnierzowymi. Standardy połączeń obejmują DIN, ISO 1127, BS4825, ISO i SMS-y.
Dostępne rozmiary to DN100, DN150, DN200, DN250 i DN300, co odpowiada 4”, 6”, 8”, 10” i 12”.
Kupujący powinni potwierdzić wymagany rozmiar zaworu, właściwości proszku, standard połączenia, materiał uszczelniający, metodę czyszczenia, warunki pracy i wymagania dotyczące materiałów mających kontakt z produktem przed złożeniem zamówienia.
