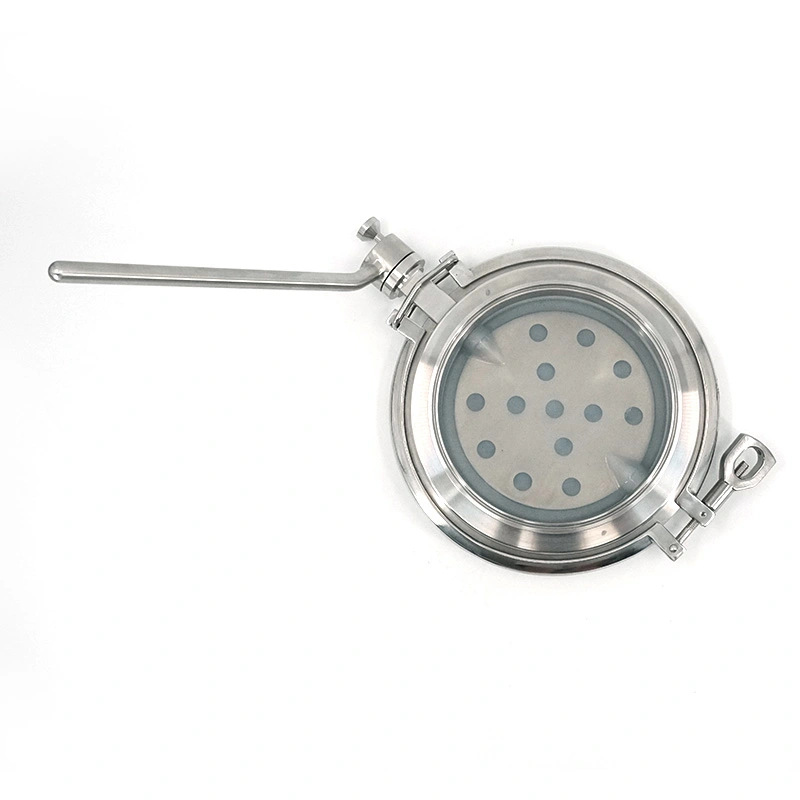

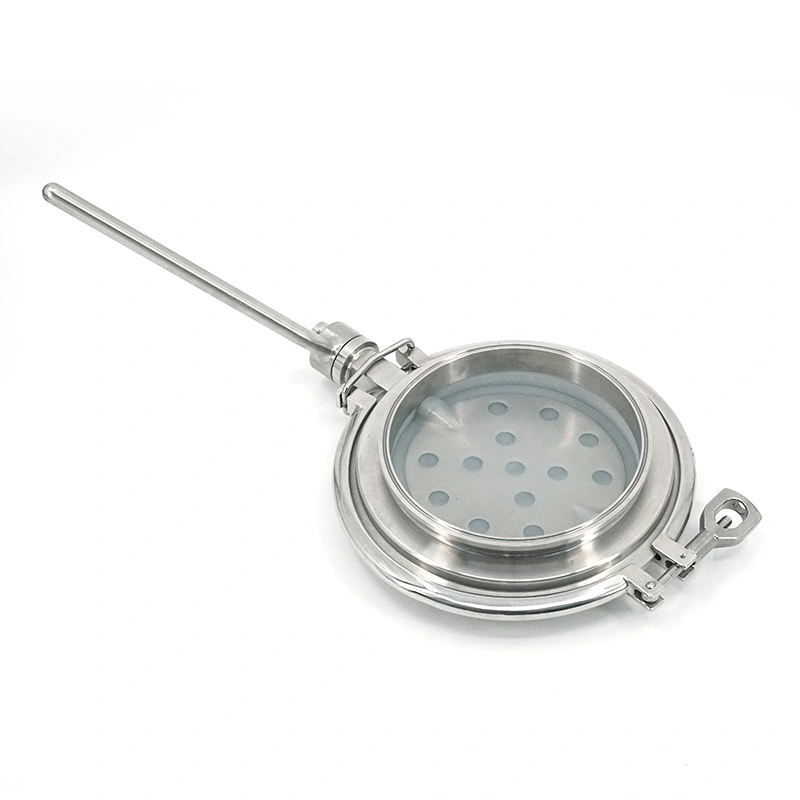

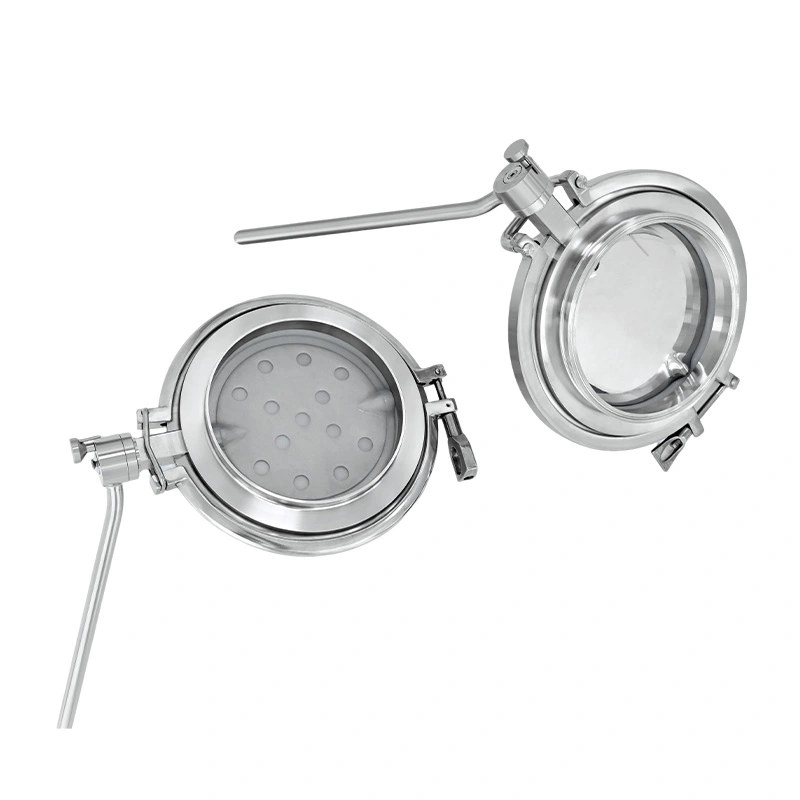

Sanitarny zawór motylkowy do obsługi tabletek można zainstalować pomiędzy tabletkarkami, maszynami do powlekania, IBC, leje zasypowe, systemy transportu próżniowego i urządzenia pakujące, zapewniające kontrolowany wyładunek produktu przy jednoczesnej konserwacji higieniczne warunki procesu.
Tabletki są bardziej wrażliwe na uderzenia i ścieranie niż konwencjonalne proszki lub granulki. Nadmierny wpływ podczas wyładowania mogą powodować połamane krawędzie, odpryski tabletek, uszkodzenie powłoki i dodatkowe drobne drobne cząstki, wpływające na oba produkty jakość i wydajność produkcji.
AVM optymalizuje konstrukcję zaworu i zapewnia opcjonalne powierzchnie dysków pokryte silikonem, aby zapewnić bardziej miękki kontakt interfejs podczas rozładowywania tabletu. Ta konfiguracja jest szczególnie odpowiednia dla tabletek powlekanych i innych produktów gdzie ważna jest integralność powierzchni.
Sanitarny zawór motylkowy do obsługi tabletek obsługuje kontrolowany transfer zarówno w trybie wsadowym, jak i ciągłym produkcja farmaceutyczna.

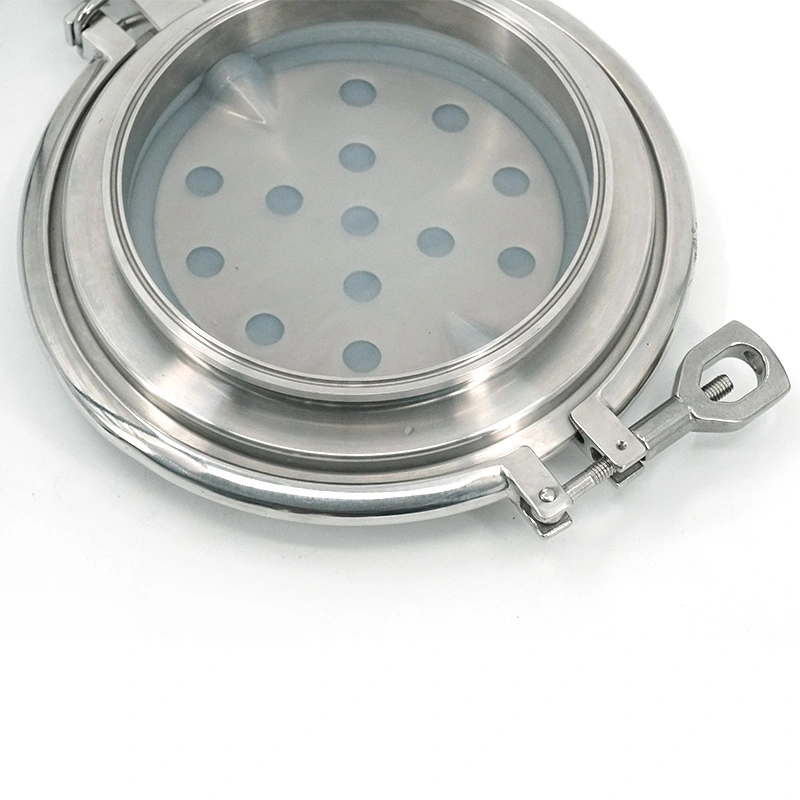

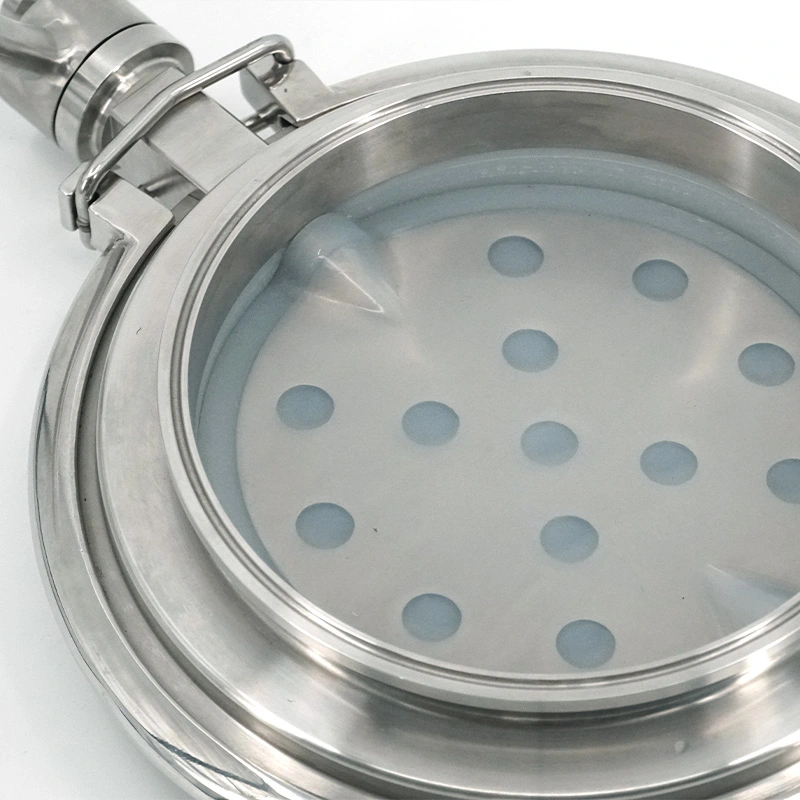

Krążek może być wyposażony w powłokę silikonową w celu ograniczenia bezpośredniego kontaktu metalowego krążka z lekiem produkty. Jest to szczególnie przydatne podczas manipulowania powlekanymi tabletkami lub produktami o stosunkowo delikatnych powierzchniach.
Bardziej miękka powierzchnia dysku pomaga zmniejszyć niepotrzebne tarcie i uderzenia podczas wyładowywania produktu, zapewniając lepsze podparcie integralność tabletki i redukcję nadmiernej ilości proszku lub połamanych cząstek.
Powłokę dysku można dostosować do rodzaju tabletu, charakterystyki produktu i wymagań operacyjnych, umożliwiając dopasowanie zaworu do różnych procesów farmaceutycznych.
Sanitarny zawór motylkowy do obsługi tabletek może służyć jako punkt izolacji i przesyłania między wieloma tabletkami etapy przetwarzania farmaceutycznego.
Zainstalowany pod tabletkarką zawór steruje wyładowaniem ze sprzętu prasującego do leja zbierającego, pojemnik lub pojemnik do przenoszenia.
W przypadku produkcji tabletek powlekanych zawór zapewnia kontrolowane wyładowanie, pomagając jednocześnie chronić powierzchnię powłoki podczas transferu.
Zawór można zainstalować w punktach dokowania i rozładunku IBC w celu odizolowania pojemników i kontrolowania ruchu produktu pomiędzy etapami przetwarzania.
W farmaceutycznych systemach transportu próżniowego zawór zapewnia kontrolowany punkt izolacji pomiędzy transportem sprzęt i urządzenia do dalszego procesu.
Zawór można ustawić przed urządzeniami do napełniania i pakowania, aby kontrolować wypływ produktu i izolować proces poprzedzający, jeśli jest to wymagane.
Sanitarny zawór motylkowy do obsługi tabletów wykorzystuje SS316L do części mających kontakt z produktem i SS304 do elementów nie mających kontaktu z produktem. Powierzchnie mające kontakt z produktem mogą osiągnąć Ra <0,4 μm, redukując obszary, w których może gromadzić się materiał farmaceutyczny.
Dostępne są materiały uszczelniające z silikonu, EPDM i FKM, w zależności od dostępności, w gatunkach zgodnych z wymaganiami FDA zastosowania farmaceutyczne.
Konstrukcja sanitarna spełnia wymagania dotyczące czyszczenia w produkcji farmaceutycznej i pomaga w utrzymaniu spójne warunki kontaktu produktu pomiędzy partiami produkcyjnymi.
| Specyfikacja | Bliższe dane |
| Aplikacja | Tabletki, kapsułki, pelety, granulki |
| Rozmiar | DN100–DN300 / 4"–12" |
| Materiał stykający się z produktem | SS316L |
| Materiał niemający kontaktu z produktem | SS304 |
| Wyściółka dysku | Silikon, FKM |
| Materiał uszczelnienia | Silikon, EPDM, FKM |
| Wykończenie powierzchni | Ra <0,4 µm |
| Działanie | Podręcznik |
| Połączenie | Tri-Clamp, kołnierz |
| Standardy | DIN, ISO 1127, BS4825, ISO, SMS |
| Uszczelnienia zgodne z FDA | Dostępny |
| Namysł | Zawór do obsługi tabletu AVM | Ogólny zawór motylkowy sanitarny |
| Główny materiał | Tabletki i kapsułki | Ogólne media sanitarne |
| Ochrona Produktu | Skoncentrowano się na zmniejszeniu wpływu tabletu | Ogólna kontrola przepływu |
| Opcja dysku | Dostępny dysk pokryty silikonem | Zwykle standardowa płyta |
| Aplikacja | Tabletkarka, powlekanie, IBC, transport | Ogólna izolacja procesu |
| Wykończenie powierzchni | Ra <0,4 µm | Zależy od konfiguracji |
| Integracja farmaceutyczna | Zaprojektowany dla systemów obsługi tabletów | Ogólne zastosowania sanitarne |
Producent farmaceutyczny musiał przenieść sprasowane tabletki z tabletkarki do systemu zbierającego ograniczając liczbę pękniętych tabletek i nadmiernych cząstek podczas wypisania. Klient wybrał zawór AVM o średnicy dysk pokryty silikonem, ponieważ ochrona produktu była ważniejsza niż zwykła izolacja przepływu.
Podczas pracy klient skupił się na trzech punktach: płynnym rozładowaniu tabletu, zabezpieczeniu krawędzi tabletu oraz niezawodna izolacja, gdy dalsze urządzenia wymagają konserwacji. Zawór zapewniał kontrolowany transfer pomiędzy tabletkarką a urządzeniami zbierającymi, przy zachowaniu wymaganych warunków sanitarnych.
Na linii do produkcji tabletek powlekanych klient musiał unikać niepotrzebnego kontaktu, który mógłby uszkodzić powłokę podczas wypisu. Dysk pokryty silikonem zapewnia bardziej miękką powierzchnię styku, natomiast element sanitarny ze stali nierdzewnej czyszczenie wspomagane konstrukcją pomiędzy partiami produkcyjnymi.
Opinie klientów skupiały się w szczególności na zmniejszeniu obaw związanych z uszkodzeniem powłoki podczas obsługi zaworu i ułatwieniu integrację z istniejącą linią przesyłową, zamiast po prostu oceniać zawór jako konwencjonalny zawór włączający/wyłączający urządzenie.
AVM utrzymuje system zarządzania jakością oparty na normie ISO 9001 i zapewnia odpowiednie produkty z certyfikatem 3-A Sanitary Normy, zgodność z CE i FDA.
Do zastosowań farmaceutycznych zawór można skonfigurować z materiałami uszczelniającymi zgodnymi z FDA i zapewniającymi higienę powierzchnie stykające się z produktem ze stali nierdzewnej, wspierające środowiska produkcyjne zorientowane na GMP.
Odpowiednia dokumentacja materiałowa i dotycząca zgodności może zostać dostarczona zgodnie z wymaganiami projektu.
Został specjalnie zaprojektowany pod kątem obsługi tabletek i kapsułek, zwracając uwagę na wpływ produktu, ścieranie i zabezpieczenie powłoki. Do zastosowań związanych z delikatnymi lub powlekanymi tabletkami dostępny jest krążek pokryty silikonem.
Tak. Powłoka silikonowa jest dostępna do zastosowań związanych z wyładowaniem tabletek, a konfigurację można omówić w zależności od produktu i warunków pracy.
Tak. Zawór nadaje się do przenoszenia tabletek powlekanych, a bardziej miękki dysk pokryty silikonem może pomóc w zmniejszeniu niepotrzebnego kontaktu z powierzchnią tabletu.
Typowe lokalizacje to: tabletkarki, maszyny do powlekania, stacje dokujące IBC, kosze zbiorcze, urządzenia próżniowe systemy transportowe i linie pakujące.
SS316L jest używany do części mających kontakt z produktem, natomiast SS304 jest dostępny do komponentów nie mających kontaktu z produktem.
Standardowy czas realizacji wynosi 2–4 tygodnie, w zależności od rozmiaru, konfiguracji i ilości.
