W przeciwieństwie do konwencjonalnego zaworu kulowego z pełnym przelotem, który jest używany głównie do izolacji wł./wył., konfiguracja z portem V jest taka przeznaczony do ręcznej regulacji przepływu i regulacji procesu. AVM dostarcza ręczną kulę z portem V 30° 45° 60° Zawór umożliwiający kupującym wybór otworu kuli w zależności od wymaganej czułości sterowania i wydajności przepływu.
Zawór wykonany ze stali nierdzewnej SS304 lub SS316L ma polerowane powierzchnie zwilżane i elementy sanitarne opcje połączenia. Nadaje się do zastosowań w przemyśle farmaceutycznym, biotechnologicznym, spożywczym, mleczarskim, kosmetycznym i drobnym systemy przetwarzania chemicznego, w których ważny jest kontrolowany przepływ i higieniczna konstrukcja.
Port V 30° zapewnia mniejsze początkowe otwarcie przepływu, zapewniając operatorowi lepszą kontrolę przy niższych natężeniach przepływu.
Jest odpowiedni, gdy stopniowa regulacja przepływu jest ważniejsza niż maksymalna przepustowość, np. dozowanie składników, przygotowanie buforu i wstrzyknięcie substancji chemicznej.
Port V 45° stanowi środek pomiędzy czułością regulacji a wydajnością przepływu.
Można go wybrać do ogólnego sterowania procesem, gdzie system wymaga w miarę dokładnej regulacji m.in szerszy zakres roboczy bez priorytetowego traktowania kontroli bardzo niskiego przepływu lub maksymalnej przepustowości.
Większy otwór 60° zapewnia większy obszar przepływu i wyższą potencjalną przepustowość.
Lepiej nadaje się do zastosowań takich jak rozładunek zbiorników, transport cieczy procesowej, linie użyteczności publicznej i inne systemy gdzie priorytetem jest większy przepływ.
Wybierz port V 30°, gdy proces wymaga stopniowej regulacji i precyzyjnej kontroli przy stosunkowo niskich natężeniach przepływu.
Typowe zastosowania obejmują dozowanie składników farmaceutycznych, systemy laboratoryjne, przygotowywanie buforów i CIP dozowanie chemii.
Wybierz port V 45° do ogólnej higienicznej regulacji procesu, w której liczy się zarówno wydajność sterowania, jak i przepustowość ważne.
Ta konfiguracja może być stosowana w żywności i napojach, biotechnologii, farmacji i kompatybilnych substancjach chemicznych procesy.
Wybierz port V 60°, gdy proces wymaga większego przejścia przepływu i większej przepustowości.
Typowe zastosowania obejmują kontrolę wylotu zbiorników, rurociągi przesyłowe, media i ciecz procesową dystrybucja.
| Kula V-Port | Przepływ Ccharakterystyczny | Dokładność kontroli | Względna wydajność przepływu | Typowe zastosowania |
| Port V 30° | Precyzyjna regulacja przepływu | Najwyższy | Niski | Precyzyjne dozowanie, procesy farmaceutyczne, dozowanie środków chemicznych CIP |
| Port V 45° | Zrównoważona regulacja | Wysoki | Średni | Żywność i napoje, biotechnologia, ogólna kontrola procesów |
| Port V 60° | Większa przepustowość | Umiarkowany | Wysoki | Rozładunek zbiorników, linie przesyłowe, usługi komunalne |
Rzeczywista charakterystyka przepływu i wartość Cv zależą od wielkości zaworu, różnicy ciśnień, właściwości medium i pełna konfiguracja zaworu. Kupujący powinni zatem wybrać kąt portu V wraz z wymaganym natężeniem przepływu i warunków pracy, zamiast wybierać sam kąt.
Ręczny uchwyt umożliwia operatorowi bezpośrednią regulację otwarcia zaworu w zależności od wymaganego przepływu procesu.
Zapewnia to proste rozwiązanie dla linii technologicznych, które nie wymagają automatycznej modulacji sterowanej przez PLC.
W odróżnieniu od konwencjonalnych zaworów kulowych włączających/wyłączających, ręczny zawór kulowy z portem V 30° 45° 60° można umieścić pomiędzy stany całkowicie zamknięte i całkowicie otwarte w celu regulacji przepływu.
Operator może wybrać otwór pośredni zgodnie z wymaganiami procesu.
Konstrukcja kulowa ćwierćobrotowa zapewnia prosty mechanizm operacyjny bez skomplikowanego sterowania komponentów, dzięki czemu nadaje się do ręcznie sterowanych urządzeń procesowych.
AVM zapewnia konfiguracje SS304 i SS316L. SS316L można wybrać do wymagających zastosowań mających kontakt z produktem, gdzie wymagana jest zwiększona odporność na korozję.
Standardowe wykończenie powierzchni to Ra ≤0,8 μm, z opcjonalnym wykończeniem Ra ≤0,4 μm do zastosowań wymagających gładszej powierzchnia wewnętrzna.
Gładsza powierzchnia może pomóc zmniejszyć przyczepność produktu i ułatwić czyszczenie.
Wewnętrzna konfiguracja sanitarna została zaprojektowana tak, aby ograniczyć niepotrzebne przestrzenie, w których mogłyby gromadzić się pozostałości procesowe.
Jest to szczególnie istotne w zastosowaniach wymagających częstych zmian produktu lub rygorystycznych procedur czyszczenia.
Podręcznik sanitarny 30° 45° 60° zawór kulowy z portem V można zintegrować z odpowiednimi systemami CIP, umożliwiając proces przewód należy czyścić bez rutynowego demontażu zaworu.
W przypadku zastosowań SIP wybrane materiały gniazda i uszczelnienia należy sprawdzić pod kątem rzeczywistej sterylizacji temperatura i czas trwania.
PTFE nadaje się do wielu zastosowań w procesach sanitarnych wymagających odporności chemicznej i niezawodnego uszczelnienia wydajność.
RPTFE można wybrać tam, gdzie wymagane są ulepszone właściwości mechaniczne w porównaniu ze standardowym PTFE, z zastrzeżeniem zgodność procesów.
PEEK jest dostępny jako opcjonalny materiał gniazda do zastosowań wymagających wyższych parametrów mechanicznych i temperaturowych wydajność. Przed dokonaniem wyboru należy potwierdzić rzeczywiste warunki pracy.
Połączenia Tri-Clamp umożliwiają wygodny montaż i demontaż i są powszechnie stosowane w systemach przetwarzania sanitarnego.
Połączenia zgrzewane doczołowo zapewniają trwałe połączenie odpowiednie dla higienicznych systemów rurowych, w których złącza są rozłączne trzeba minimalizować.
Te standardy połączeń sanitarnych umożliwiają dopasowanie zaworu do różnych międzynarodowych rurociągów procesowych konfiguracje.
Kupujący powinni podać istniejący standard rury, rozmiar i wymiary połączeń podczas wymiany istniejącego zaworu uniknąć niezgodności instalacji.
| Przedmiot | Specyfikacja |

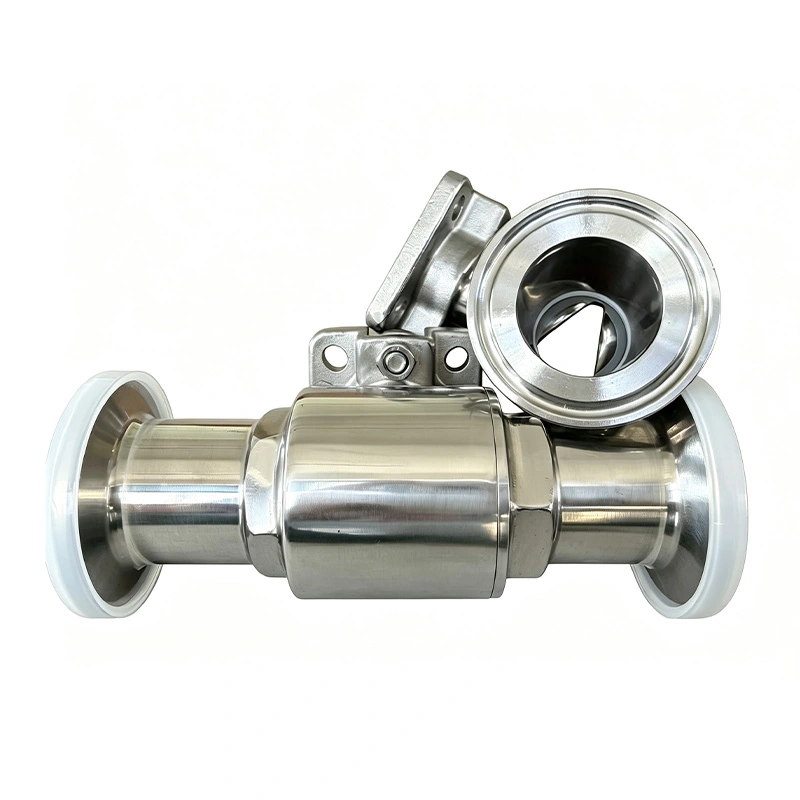

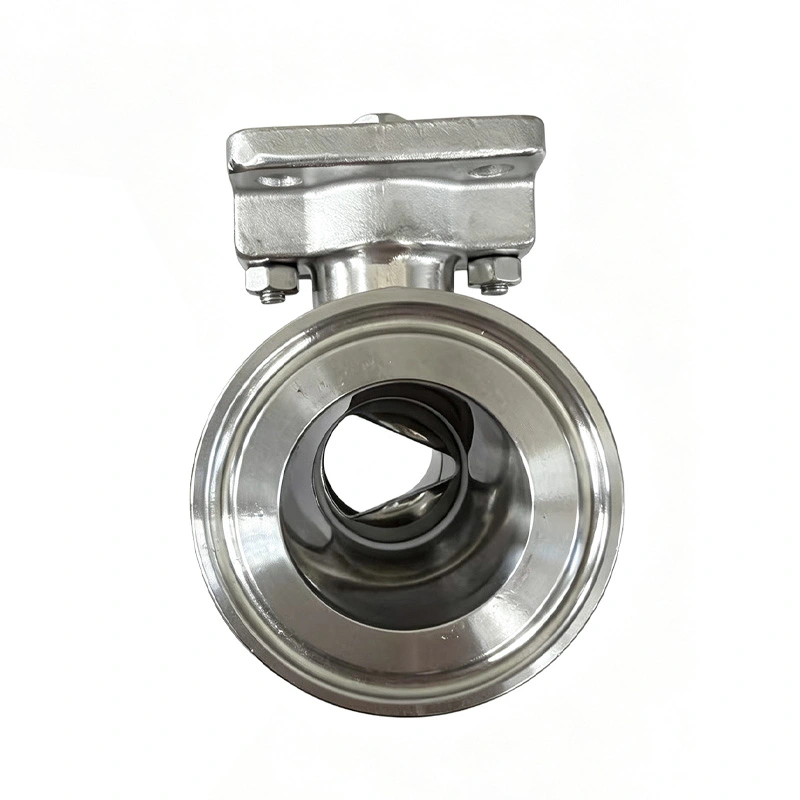

| Produkt | Instrukcja sanitarna Zawór kulowy z przyłączem V 30° 45° 60° |
| Marka | AVM |
| Konfiguracja zaworu | Dwuczęściowy zawór kulowy |
| Opcje piłki | Port V 30° / Port V 45° / Port V 60° |
| Materiał korpusu | SS304/SS316L |
| Materiał siedziska | PTFE/RPTFE/PEEK |
| Działanie | Ręczny uchwyt |
| Opcjonalna operacja | Siłownik pneumatyczny/elektryczny |
| Wykończenie powierzchni | Ra ≤0,8 μm Standard |
| Opcjonalne wykończenie powierzchni | Ra ≤0,4 µm |
| Połączenie | Tri-Clamp / Spoina czołowa / SMS / DIN / RJT / IDF |
| Główne zastosowania | Farmacja, biotechnologia, żywność i napoje, nabiał, kosmetyki, chemikalia wysokowartościowe |
Konfiguracje portu V 30° i 45° można stosować w kompatybilnych procesach farmaceutycznych wymagających kontroli dodanie lub dostosowanie cieczy procesowych.
Typowe zastosowania obejmują dozowanie składników, przygotowywanie buforu i regulację cieczy procesowej.
Zawór może być stosowany w kompatybilnych urządzeniach do bioprocesu, gdzie wymagana jest ręczna regulacja przepływu w procesie płyny i systemy wspomagające.
Port V 45° nadaje się do ogólnej regulacji przepływu w przetwórstwie żywności i napojów, szczególnie w przypadku operatorów konieczność ręcznego regulowania transferu produktów.
Higieniczna konstrukcja i polerowane powierzchnie wewnętrzne sprawiają, że zawór nadaje się do kompatybilnego przetwórstwa mlecznego systemy wymagające kontrolowanego przepływu produktu.
Zawór może być używany do kontrolowanego przesyłu kompatybilnych płynów kosmetycznych, takich jak kremy, balsamy i płyny składniki.
W przypadku kompatybilnych zastosowań w chemii wysokowartościowej należy wybrać odpowiedni materiał korpusu zaworu i gniazda do medium chemicznego i temperatury roboczej.
Wymagane natężenie przepływu jest jednym z najważniejszych czynników przy wyborze kąta portu V. Wyższy wymagany przepływ wydajność może sprzyjać konfiguracji 60°, podczas gdy sterowanie przy niskim przepływie może sprzyjać konfiguracji 30°.
Jeśli niewielkie zmiany położenia uchwytu muszą powodować stopniowe zmiany przepływu, mniejszy kąt portu V może być większy odpowiednie.
Należy podać dokładne medium procesowe, aby można było ocenić gatunek stali nierdzewnej i materiał gniazda pod kątem zgodności.
Różnica ciśnień na zaworze ma bezpośredni wpływ na rzeczywiste zachowanie przepływu i należy ją wziąć pod uwagę przy podejmowaniu decyzji określenie wymaganego rozmiaru zaworu i konfiguracji portu V.
Przed wyborem materiału gniazda, szczególnie w przypadku agresywności, należy sprawdzić wymagane warunki CIP i czyszczenia stosowane są środki czyszczące lub podwyższona temperatura.
Przed złożeniem zamówienia należy sprawdzić, czy linia procesowa wykorzystuje połączenia Tri-Clamp, Butt Weld, SMS, DIN, RJT lub IDF.
Wybierz 30°, gdy głównym wymaganiem jest precyzyjna regulacja niskiego przepływu, dozowanie lub stopniowa regulacja procesu.
Wybierz 45°, jeśli aplikacja wymaga praktycznej równowagi pomiędzy kontrolą przepływu a wydajnością przepływu.
Wybierz 60°, gdy większa przepustowość jest ważniejsza niż maksymalna czułość przy niskim przepływie.
W zastosowaniach farmaceutycznych i biotechnologicznych konfiguracje 30° i 45° są na ogół bardziej odpowiednie, gdy wymagana jest precyzyjna regulacja. W przypadku zastosowań związanych z transferem o większym przepływie konfiguracja 60° może zapewnić większy przepływ otwarcie przepływu.
Zawór kulowy z portem V służy do regulacji przepływu procesu poprzez ustawienie otworu w kształcie litery V pomiędzy całkowicie zamkniętym a całkowicie zamkniętym otwarte stanowiska. Zapewnia bardziej praktyczną regulację przepływu niż konwencjonalny pełnoprzepustowy zawór kulowy włączający/wyłączający.
Podstawową różnicą jest wielkość otworu w kształcie litery V. 30° zapewnia lepszą kontrolę przy niskim przepływie, 45° równoważy kontrolę i wydajność, a 60° zapewnia większą przepustowość.
Tak. W zaworze zastosowano sanitarną konstrukcję ze stali nierdzewnej, polerowane powierzchnie zwilżane i opcje połączeń sanitarnych dla kompatybilnych systemów przetwarzania higienicznego.
Port V 30° jest ogólnie preferowaną opcją, gdy najważniejsza jest precyzyjna regulacja niskiego przepływu i stopniowa regulacja wymagania.
Spośród trzech konfiguracji port V 60° zapewnia największy otwór i jest zazwyczaj wybierany, gdy jest wyższy wymagana jest przepustowość.
W opisanym tutaj produkcie standardowym zastosowano uchwyt ręczny. Można również rozważyć sterowanie pneumatyczne lub elektryczne gdzie wymagana jest automatyczna kontrola przepływu.
Standardowe wykończenie powierzchni to Ra ≤0,8 μm, opcjonalnie Ra ≤0,4 μm.
Podaj rozmiar rurociągu, medium procesowe, wymagane natężenie przepływu, ciśnienie wlotowe i wylotowe, temperaturę roboczą, standard połączenia, warunki czyszczenia i preferowany kąt portu V. Parametry te pozwalają na dobranie odpowiedniego zaworu konfiguracja do ustalenia.
Standardowy czas realizacji produkcji wynosi 2–4 tygodnie, w zależności od ilości zamówienia, specyfikacji i materiału dostępność. Pilne zamówienia należy wcześniej potwierdzić z AVM.
Standardowe warunki płatności to 30% depozytu, a pozostałe 70% płatne przed wysyłką za pomocą T/T lub akredytywy. Zamówienia o małej wartości może wymagać pełnej płatności przed rozpoczęciem produkcji.
Zawory są bezpiecznie zapakowane w odpowiednie papierowe i drewniane skrzynie do transportu międzynarodowego, co pomaga chronić korpus zaworu, uchwyt i powierzchnie przyłączeniowe podczas transportu.
Podręcznik sanitarny AVM 30° 45° 60° zawór kulowy z portem V zapewnia trzy konfiguracje kontroli przepływu dla różnych wymagania procesowe: 30° dla dokładniejszej regulacji niskiego przepływu, 45° dla zrównoważonej regulacji i 60° dla większej wydajności przepływu.
Zamawiając wycenę, należy podać rozmiar zaworu, wymagane natężenie przepływu, medium procesowe, różnicę ciśnień, temperatura pracy, kąt przyłącza V, materiał gniazda i standard połączenia, dzięki czemu zawór może być odpowiednio skonfigurowany do rzeczywistych warunków procesu.
