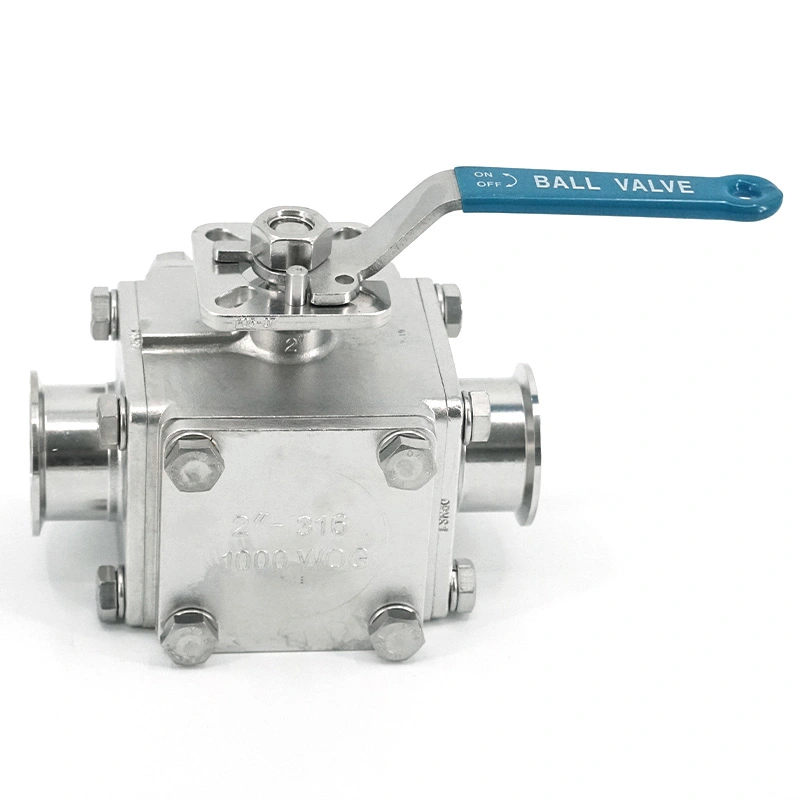

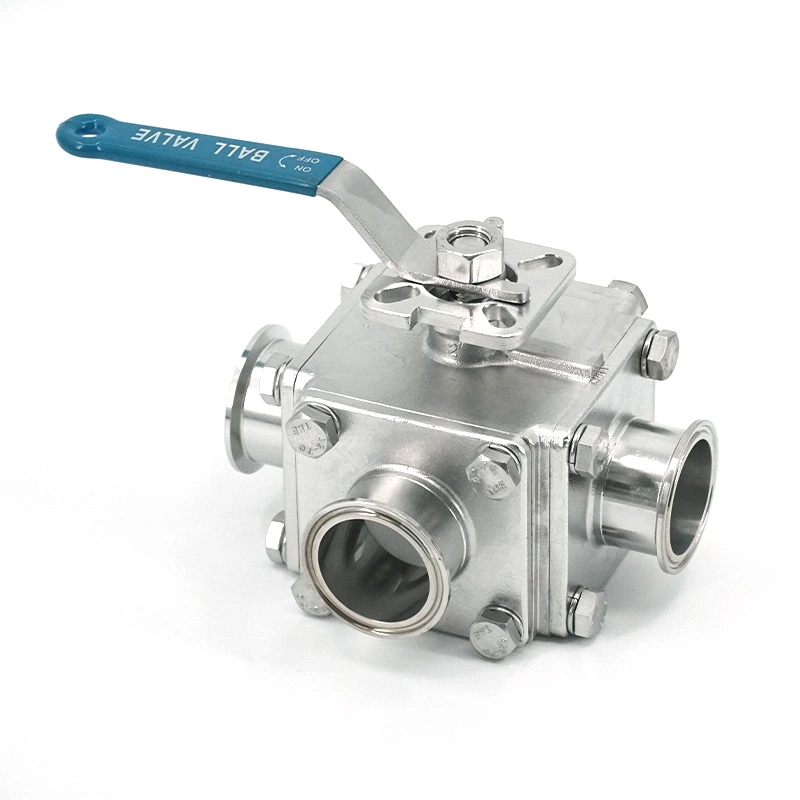

Sanitarny pneumatyczny kwadratowy trójdrożny zawór kulowy

Dostępny z konfiguracjami kulowymi L-Port i T-Port, sanitarny pneumatyczny kwadratowy trójdrogowy zawór kulowy może dostosować się do różnych wymagań dotyczących kierowania przepływem. Korpus ze stali nierdzewnej, polerowane powierzchnie zwilżane, Konstrukcja siedziska o zminimalizowanej komorze i pneumatyczny obrót o ćwierć obrotu sprawiają, że nadaje się do zastosowań w przemyśle farmaceutycznym, biotechnologia, żywność, napoje, nabiał, kosmetyki i inne higieniczne systemy przetwarzania.

Konfiguracje portu przepływu

1. Przepływ w porcie L

Kula L-Port łączy dwa porty, izolując trzeci port. Jest odpowiedni, gdy potrzebny jest jeden strumień procesu przełączanie między dwoma różnymi rurociągami, na przykład wybór między dwoma zbiornikami, trasami przesyłowymi lub wylotami procesowymi.

2. Przepływ w porcie T

Kula T-Port zapewnia bardziej elastyczną komunikację pomiędzy trzema portami zaworów. W zależności od położenia piłki, różne rurociągi można łączyć lub izolować, dzięki czemu nadają się do dystrybucji, przesyłu i wielokierunkowe routing procesów.

3. Wybór portu

Konfigurację L-Port lub T-Port należy wybrać zgodnie z rzeczywistym układem rurociągu i wymaganiami przełączanie pozycji. W przypadku złożonych systemów kupujący mogą dostarczyć schemat przebiegu procesu, aby AVM mogła zweryfikować wymagane elementy ścieżka przepływu przed produkcją.

Operacja pneumatyczna

1. Praca pod kątem 90°

Siłownik pneumatyczny obraca trzpień zaworu o 90°, aby zmienić położenie kuli i przekierować proces mediów. Ten mechanizm ćwierćobrotowy zapewnia proste przełączanie pomiędzy predefiniowanymi ścieżkami przepływu.

2. Siłownik dwustronnego działania

Konfiguracja podwójnego działania wykorzystuje sprężone powietrze zarówno do otwierania, jak i zamykania. Nadaje się do systemy zautomatyzowane, w których wymagane jest sterowanie pneumatyczne w obu kierunkach.

3. Siłownik ze sprężyną powrotną

Konfiguracja ze sprężyną powrotną wykorzystuje sprężone powietrze w jednym kierunku i siłę sprężyny w kierunku przeciwnym. To można wybrać, gdy proces wymaga określonej pozycji domyślnej po utracie dopływu powietrza.

4. Integracja systemu sterowania

Siłownik pneumatyczny można łączyć z elektrozaworami, skrzynkami wyłączników krańcowych, pozycjonerami i filtrem powietrza regulatory. Komponenty te umożliwiają zdalną integrację zaworu ze sterownikiem PLC lub innymi systemami sterowania procesem przełączanie.

Higieniczna konstrukcja wewnętrzna

1. Mniejsze utrzymanie produktu

Wewnętrzna konstrukcja została zaprojektowana tak, aby zmniejszyć niepotrzebne wgłębienia wokół kuli i siedziska. To pomaga ograniczyć zatrzymuje media procesowe podczas przełączania przepływu i wspiera higieniczną pracę przy częstej wymianie produktów.

2. Siedzisko wypełnione wnęką

Konstrukcja gniazda wypełniona wnęką zmniejsza dostępną przestrzeń wokół obszaru uszczelnienia, w której mogłyby gromadzić się pozostałości procesowe gromadzić. Taka konstrukcja ułatwia czyszczenie i pomaga zredukować potencjalne punkty zanieczyszczeń.

3. Polerowane zwilżone powierzchnie

Standardowe wykończenie powierzchni wewnętrznej to Ra ≤0,8 μm, z opcjonalnym wykończeniem elektropolerowanym Ra ≤0,4 μm. Im gładsza powierzchnia może zmniejszyć przyczepność produktu i ułatwić czyszczenie obszarów mających kontakt z produktem.

4. CIP i SIP

Sanitarny pneumatyczny kwadratowy trójdrogowy zawór kulowy przeznaczony jest do integracji z odpowiednimi systemami CIP i SIP, umożliwiając przeprowadzenie procedur czyszczenia i sterylizacji, gdy zawór pozostaje zainstalowany. Rzeczywisty CIP i warunki SIP należy sprawdzić w odniesieniu do wybranych materiałów gniazda i uszczelnienia.

Materiały i uszczelnienia

1. SUS304 i SUS316L

AVM oferuje konfiguracje ze stali nierdzewnej SUS304 i SUS316L. SUS316L można wybrać do zastosowań wymagających wyższa odporność na korozję lub bardziej wymagające warunki kontaktu z produktem.

2. Gniazdo z PTFE

PTFE zapewnia niezawodne uszczelnienie i odporność chemiczną w wielu kompatybilnych zastosowaniach w procesach sanitarnych. Jego przydatność należy potwierdzić w zależności od medium procesowego, środków czyszczących i temperatury roboczej.

3. Uszczelki EPDM i silikonowe

EPDM i silikon można wybrać do kompatybilnych zastosowań w procesach sanitarnych, w zależności od medium procesowego, temperatura, wymagania dotyczące czyszczenia i warunki sterylizacji.

4. Uszczelka FKM

FKM jest dostępny do zastosowań wymagających odpowiedniej odporności na określone chemikalia i warunki pracy. Przed wyborem należy potwierdzić zgodność.

Uszczelnianie i przełączanie

1. Izolacja ścieżki przepływu

Precyzyjnie obrobiona kula i higieniczna konstrukcja gniazda zapewniają uszczelnienie pomiędzy wybranymi ścieżkami przepływu, pomagając zapobiegać niechciana komunikacja pomiędzy izolowanymi portami.

2. Odszkodowanie za miejsce

Elastyczna struktura uszczelniająca pozwala fotelikowi dostosować się do normalnych zmian warunków pracy, pomagając w utrzymaniu kontakt pomiędzy kulą i gniazdem podczas wielokrotnego przełączania.

3. Moment obrotowy

Precyzyjnie obrobiona kula i gniazdo zostały zaprojektowane z myślą o płynnym obrocie z kontrolowanym momentem roboczym, umożliwiając siłownik pneumatyczny zapewniający wydajną obsługę zaworu.

4. Powtarzające się przełączanie

Mechanizm operacyjny 90° nadaje się do systemów procesowych, w których ścieżki przepływu muszą być wielokrotnie zmieniane produkcji, transferu, czyszczenia lub zmiany produktu.

Dane techniczne

Rozmiar i wymiary

AVM zapewnia tę trójdrożną konfigurację od 1/2” do 4”, odpowiadającą w przybliżeniu średnicom DN15–DN100. Rzeczywisty wymiary przyłącza zależą od wybranej wielkości zaworu i konfiguracji przyłącza sanitarnego.

Opcje połączenia

1. Tri-zacisk

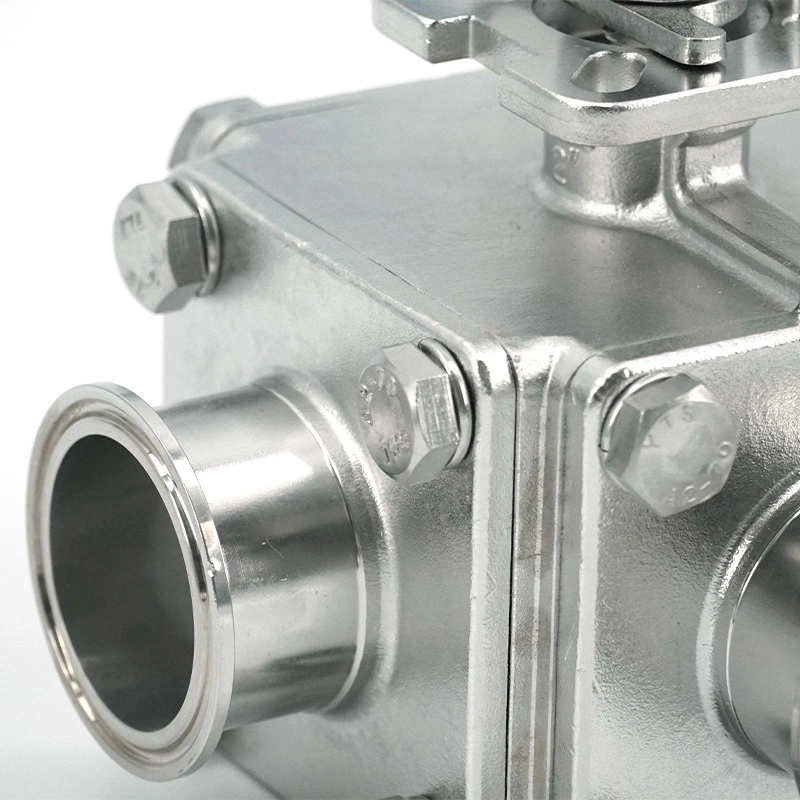

Połączenia Tri-Clamp nadają się do systemów procesów sanitarnych, gdzie jest wygodny montaż, demontaż i wymagane są przeglądy. Są powszechnie stosowane w żywności, napojach, mleczarstwie, farmacji i biotechnologii sprzęt.

2. Zgrzewanie doczołowe

Połączenia zgrzewane doczołowo zapewniają trwałe połączenie zaworu z rurociągiem procesowym. Ta konfiguracja jest nadaje się tam, gdzie wymagana jest higieniczna ciągłość rurociągu i ograniczona liczba rozłącznych połączeń.

3. Gwintowane

Wersje gwintowane stanowią alternatywną metodę łączenia dla kompatybilnych systemów rur sanitarnych. Obowiązujące Standard gwintu należy potwierdzić zgodnie z istniejącą instalacją.

4. Kołnierzowe

Wersje kołnierzowe można stosować tam, gdzie zawór wymaga połączenia z kompatybilnym sprzętem lub systemami rurociągów połączenia śrubowe. Standardy wymiarów i kołnierzy należy potwierdzić przed złożeniem zamówienia.

Aplikacje

1. Przetwórstwo farmaceutyczne

Sanitarny pneumatyczny kwadratowy trójdrożny zawór kulowy może być stosowany w kompatybilnych systemach farmaceutycznych do wstrzykiwań produkcja, produkcja szczepionek, przygotowanie buforów, systemy wody oczyszczonej, systemy WFI, transfer sterylnych cieczy, i linie technologiczne CIP/SIP.

2. Biotechnologia

Typowe zastosowania obejmują hodowlę komórkową, fermentację, produkcję biofarmaceutyczną, transfer sterylnych cieczy i płozy procesowe, w których wymagane jest automatyczne przełączanie ścieżek przepływu.

3. Jedzenie i napoje

Zastosowania obejmują przetwórstwo produktów mlecznych, produkcję mleka i jogurtów, przetwarzanie soków owocowych, systemy browarnicze, napoje napełniania i przenoszenia płynnej żywności tam, gdzie wymagane jest higieniczne prowadzenie przepływu.

4. Kosmetyki

Zawór można zastosować do szamponu, balsamu, kremu, transferu składników kosmetycznych i innych kompatybilnych płynów systemy przetwarzania wymagające kontrolowanej dystrybucji rurociągami.

Przewodnik wyboru kupującego

1. Potwierdź wymagane ścieżki przepływu

Pierwszym punktem wyboru jest to, czy system wymaga przekierowania L-Port, czy wielokierunkowego przepływu T-Port. The wymagane stany podłączenia i izolacji należy potwierdzić przed złożeniem zamówienia.

2. Potwierdź medium procesowe

Medium procesowe należy uwzględnić przy wyborze korpusu zaworu i materiału gniazda. Jest to szczególnie ważne do systemów wykorzystujących środki czyszczące, media żrące lub płyny o wysokiej czystości.

3. Potwierdź ciśnienie i temperaturę

Należy podać rzeczywiste ciśnienie robocze, temperaturę procesu, temperaturę CIP i warunki SIP, aby wybraną konfigurację zaworu można sprawdzić pod kątem obowiązujących ograniczeń roboczych.

4. Potwierdź wymagania pneumatyczne

Kupujący powinni określić preferowany typ siłownika, dostępne ciśnienie powietrza, domyślne położenie zaworu i wymagane akcesoria sterujące, gdy zawór będzie podłączony do zautomatyzowanego systemu procesowego.

5. Potwierdź standard połączenia

Istniejące połączenie rurociągu powinno być oznaczone jako Tri-Clamp, spoina doczołowa, gwintowane, kołnierzowe, DIN, ISO, SMS, IDF, lub inną obowiązującą normę, aby uniknąć problemów z instalacją.

Kontrola jakości i dostawa

1. Weryfikacja ścieżki przepływu

W przypadku zaworu trójdrogowego AVM weryfikuje rzeczywistą konfigurację kul i pozycje przełączania, aby zapewnić, że port L lub Ścieżka przepływu przyłącza T odpowiada określonemu rozmieszczeniu zaworów.

2. Testowanie działania pneumatycznego

Zmontowany siłownik i zawór są sprawdzane pod kątem prawidłowego ruchu o 90°, reakcji przełączania i warunków pracy przed wysyłką.

3. Kontrola uszczelnienia i powierzchni

Zawór przechodzi odpowiednią kontrolę szczelności i szczelności, natomiast powierzchnie ze stali nierdzewnej i przyłącza sanitarne końcówki są sprawdzane pod kątem uszkodzeń mechanicznych lub powierzchniowych.

4. Opakowanie do wysyłki międzynarodowej

Przed zapakowaniem końcówki przyłączeniowe sanitarne zabezpiecza się przed zanieczyszczeniem i uderzeniami. Siłownik pneumatyczny i odsłonięte elementy otrzymują dodatkową ochronę, a cały zawór zostaje zabezpieczony zgodnie z wybranym metoda transportu.

Często zadawane pytania

1. Do czego służy trójdrożny zawór kulowy?

Służy do przekierowywania, dystrybucji lub izolowania mediów procesowych pomiędzy trzema połączonymi rurociągami. Trzyportowy struktura sprawia, że nadaje się do systemów procesowych wymagających wielu dróg przepływu.

2. Jaka jest różnica między portem L a portem T?

Konfiguracja L-Port łączy dwa porty, izolując trzeci, dzięki czemu nadaje się do dwutorowego przekierowania. The Konfiguracja T-Port zapewnia bardziej elastyczną komunikację pomiędzy trzema portami w celu dystrybucji i wielokierunkowości trasowanie.

3. Czy jest kompatybilny z CIP i SIP?

Sanitarny pneumatyczny kwadratowy trójdrogowy zawór kulowy przeznaczony jest do integracji z odpowiednimi systemami CIP i SIP. The rzeczywiste warunki czyszczenia i sterylizacji należy porównać z wybranymi materiałami gniazda i uszczelnienia.

4. Jakie jest maksymalne ciśnienie robocze?

Dostarczona specyfikacja podaje ciśnienie robocze do 5 barów, w zależności od rzeczywistego dopuszczalnego ciśnienia od rozmiaru i konfiguracji zaworu.

5. Jaka jest temperatura robocza?

Dostarczona specyfikacja podaje zakres roboczy od -20°C do +180°C, w zależności od wybranego materiału gniazda.

6. Czy można go podłączyć do sterownika PLC?

Tak. Można skonfigurować zawory elektromagnetyczne, skrzynki wyłączników krańcowych, pozycjonery i inne akcesoria sterujące integracja z zautomatyzowanymi systemami sterowania procesami.

7. Jak wybrać SUS304 lub SUS316L?

Wybór zależy głównie od medium procesowego, warunków korozyjnych, wymagań higienicznych i kontaktu z produktem wymagania. SUS316L jest zwykle wybierany do bardziej wymagających zastosowań higienicznych i wrażliwych na korozję.

8. Jakie informacje są potrzebne do wyceny?

Podaj rozmiar zaworu, wymagania dotyczące portu L lub T, medium procesowe, ciśnienie robocze, temperaturę i połączenie standard, typ siłownika, dostępne ciśnienie powietrza i wymagane akcesoria sterujące. Zalecany jest schemat rurociągów gdy zaangażowanych jest wiele pozycji przełączania.
