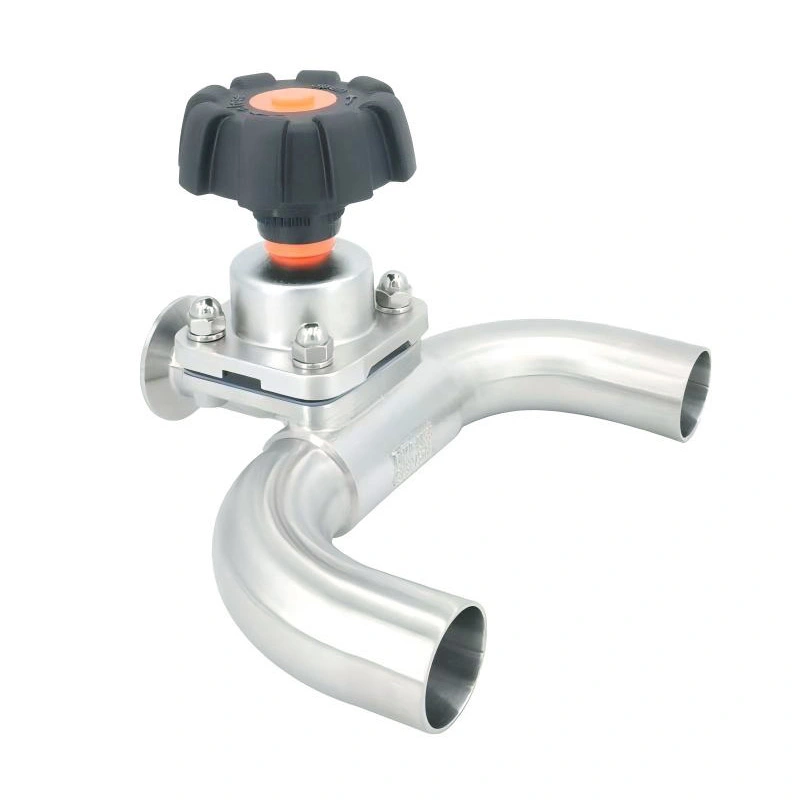

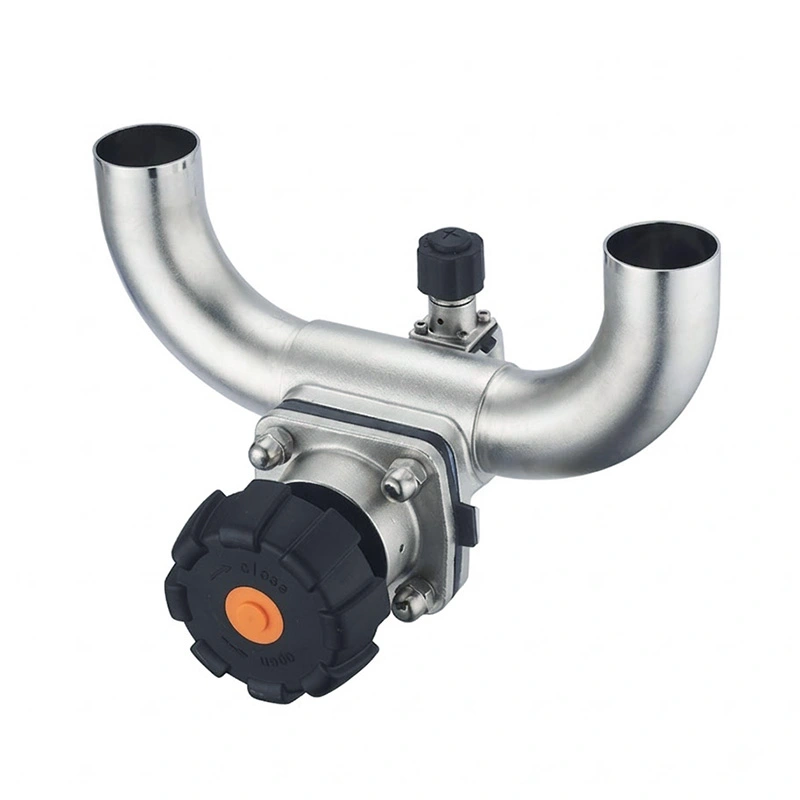

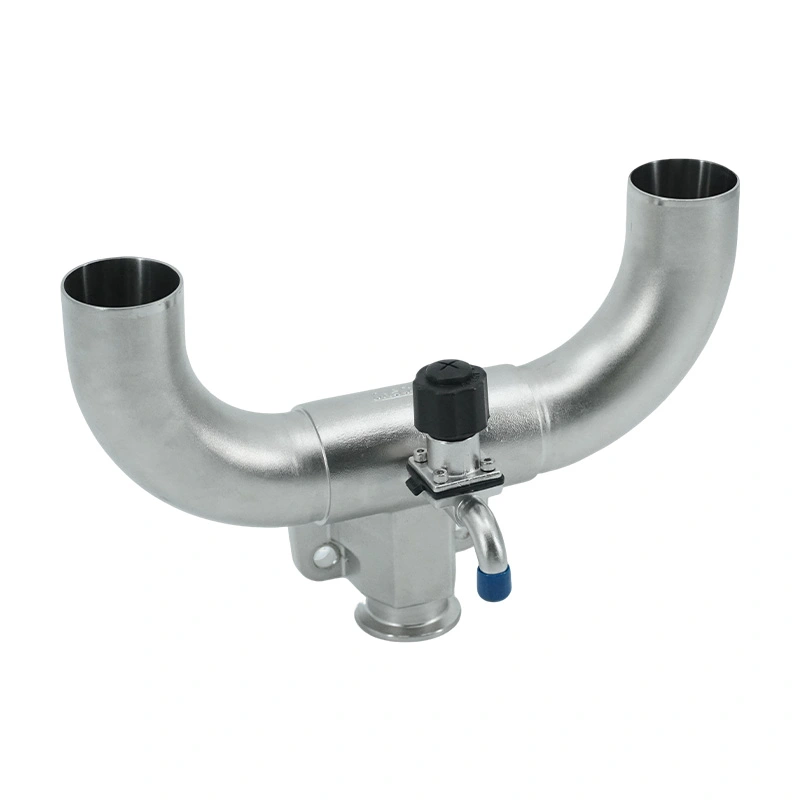

Sanitarny zawór membranowy w kształcie litery U

W przeciwieństwie do konwencjonalnych zaworów membranowych ze złożonymi konstrukcjami odgałęzień lub wieloma sekcjami spawanymi, korpus w kształcie litery U tworzy usprawniony kanał procesowy z mniejszą liczbą obszarów stojących. Tworzy to sanitarny zawór membranowy w kształcie litery U nadaje się do zastosowań farmaceutycznych, biotechnologicznych, spożywczych, napojów, mleczarskich, kosmetycznych i chemicznych o wysokiej czystości wymagające niezawodnej wydajności CIP i SIP.

Wykonane z sanitarnej stali nierdzewnej z precyzyjnie wykończonymi powierzchniami stykającymi się z produktem, membrana w kształcie litery U AVM Zawór zapewnia niezawodne odcięcie, doskonałą zdolność opróżniania i stabilne parametry higieniczne w przypadku wymagającej produkcji środowiska.

Cechy produktu

Zintegrowany korpus zaworu w kształcie litery U zapewnia lepszą zdolność opróżniania

Główną zaletą zaworu membranowego AVM w kształcie litery U jest jego zintegrowana, zakrzywiona konstrukcja. Wewnętrzna ścieżka przepływu jest zoptymalizowany pod kątem ograniczenia obszarów stojących i niepotrzebnego zatrzymywania materiału wokół rozgałęzień zaworu. W porównaniu z w konwencjonalnych konfiguracjach zaworów, struktura w kształcie litery U zapewnia płynniejszy i bardziej efektywny ruch mediów samoodpływający po obróbce.

Zmniejszona liczba wewnętrznych punktów połączeń pomaga również uprościć czyszczenie i zmniejsza ryzyko pozostałości pozostające w linii technologicznej. To sprawia, że zawór jest szczególnie przydatny w zastosowaniach wymagających częstego przepływu zmiany produktów i rygorystyczne wymagania sanitarne.

Technologia higienicznej izolacji membranowej

Elastyczna membrana działa zarówno jako element uszczelniający, jak i bariera pomiędzy medium procesowym a operatorem mechanizm. Podczas pracy płyn procesowy pozostaje odizolowany od trzpienia zaworu i elementów siłownika, zmniejszając ryzyko zanieczyszczenia i eliminując problemy z wyciekami zewnętrznymi związane z tradycyjnymi opakowaniami struktury.

Taka konfiguracja zapewnia niezawodną izolację mediów, a jednocześnie upraszcza konserwację, dzięki czemu nadaje się do ciecze farmaceutyczne, woda oczyszczona, media biologiczne i inne płyny procesowe o wysokiej czystości.

Konstrukcja z niską martwą nogą do aseptycznego przetwarzania

Wewnętrzna geometria zaworu została zaprojektowana tak, aby zminimalizować obszary, w których mogą pozostać płyny lub pozostałości produktu produkcja. Gładsza ścieżka przepływu poprawia drenaż i pomaga zmniejszyć możliwość rozwoju drobnoustrojów zanieczyszczenie krzyżowe pomiędzy partiami produkcyjnymi.

Dla producentów produktów farmaceutycznych i biotechnologicznych ta konfiguracja o niskim martwym punkcie może uprościć walidację czyszczenia i zapewniają stałą wydajność higieniczną podczas powtarzających się cykli CIP i SIP.

Niezawodne uszczelnienie membranowe

Kiedy zawór się zamyka, membrana jest dociskana do gniazda zaworu, tworząc bezpieczną barierę na przepływie ścieżka. Elastyczny element uszczelniający zapewnia stabilne działanie odcinające, zachowując jednocześnie separację pomiędzy płyn procesowy i mechanizm operacyjny.

Membranę można również wymienić zgodnie z wymaganiami konserwacyjnymi bez konieczności wymiany całego zaworu montażu, co pomaga skrócić czas obsługi i długoterminowe koszty konserwacji.

Konstrukcja sanitarna ze stali nierdzewnej

Zawór membranowy AVM w kształcie litery U jest dostępny w konfiguracjach ze stali nierdzewnej SUS304, SUS304L, SUS316 i SUS316L. Dla do zastosowań wymagających wyższej odporności na korozję i czystości produktu, SS316L nadaje się do kontaktu z produktem komponenty.

Powierzchnie mające kontakt z produktem można polerować mechanicznie lub elektropolerować do Ra <0,4 μm, zapewniając gładką powierzchnię który zmniejsza przyleganie pozostałości i spełnia wymagania higieniczne produkcji.

Zasada działania

Sanitarny zawór membranowy AVM w kształcie litery U steruje przepływem procesu poprzez pionowy ruch elastycznej membrany. Kiedy siłownik podnosi trzpień zaworu, membrana odsuwa się od gniazda zaworu i otwiera przepływ w kształcie litery U kanał, umożliwiający przepływ medium procesowego przez zawór.

Gdy trzpień zaworu przesuwa się w dół, membrana jest dociskana do precyzyjnie obrobionego gniazda zaworu i zamyka przejście przepływowe. Ponieważ membrana całkowicie oddziela płyn procesowy od mechanizmu roboczego, czyli zaworu utrzymuje czystą ścieżkę procesu, jednocześnie zmniejszając ryzyko wycieku trzpienia i zanieczyszczenia mediów.

Zintegrowany korpus w kształcie litery U dodatkowo poprawia drenaż, kierując resztki mediów w kierunku wylotu, zamiast pozwalając mu pozostać w obszarach stojących.

Zastosowania i branże

Produkcja farmaceutyczna

Zawór membranowy AVM w kształcie litery U nadaje się do rurociągów stosowanych w procesach farmaceutycznych, systemów wody oczyszczonej, systemów WFI, sterylny transfer cieczy, przetwarzanie API i inne zastosowania, w których higieniczna dystrybucja przepływu jest niezawodna wymagana jest izolacja.

Biotechnologia i przetwarzanie aseptyczne

Zawór można zintegrować z bioreaktorami, systemami fermentacji, urządzeniami do hodowli komórek, sterylnymi liniami technologicznymi, oraz inne systemy biotechnologiczne, w których ważne są niskie martwe nogi i skuteczne czyszczenie CIP/SIP.

Przetwórstwo żywności, nabiału i napojów

Higieniczna droga przepływu sprawia, że zawór nadaje się do produktów mlecznych, napojów, płynnych składników żywności, browarnictwa systemów i innych zastosowań związanych z higienicznym przetwarzaniem, które wymagają niezawodnego czyszczenia i drenażu.

Przetwarzanie chemiczne i kosmetyczne o wysokiej czystości

Zawór membranowy AVM w kształcie litery U można również stosować do chemikaliów o wysokiej czystości, składników kosmetycznych, płynów specjalnych i inne media procesowe, w których ważna jest odporność na korozję, łatwość czyszczenia i ochrona produktu.

Dane techniczne

Sprawa aplikacji klienta

W zakładzie przetwórstwa farmaceutycznego zastosowano sanitarny zawór membranowy AVM w kształcie litery U do dystrybucji sterylnej cieczy systemu, w którym konwencjonalne połączenia zaworów powodowały zaleganie resztek cieczy wokół odgałęzień sprzątanie. Konfiguracja zaworu w kształcie litery U zapewnia płynniejszą ścieżkę drenażu i zmniejszone zatrzymywanie produktu w trakcie Cykle CIP, pomagając klientowi poprawić spójność czyszczenia i uprościć rutynową konserwację.

Dlaczego warto wybrać sanitarny zawór membranowy AVM w kształcie litery U?

Sanitarny zawór membranowy AVM w kształcie litery U został opracowany dla systemów procesowych, w których istnieje możliwość drenażu i niski poziom martwy wydajność są ważniejsze niż samo kontrolowanie przepływu płynu. Zintegrowany korpus w kształcie litery U, elastyczna membrana izolacja, gładkie powierzchnie stykające się z produktem i kompatybilność z CIP/SIP stanowią praktyczne rozwiązanie dla producentów poszukują czystszych, wydajniejszych i łatwiejszych w utrzymaniu rurociągów sanitarnych.

Często zadawane pytania

Do czego służy zawór membranowy w kształcie litery U?

Zawór membranowy w kształcie litery U służy do higienicznej kontroli przepływu, dystrybucji i izolacji w przemyśle farmaceutycznym, biotechnologia, żywność, napoje, kosmetyki i systemy przetwarzania o wysokiej czystości.

Jaka jest zaleta konstrukcji korpusu w kształcie litery U?

Korpus w kształcie litery U zapewnia gładszą wewnętrzną ścieżkę przepływu, która poprawia drenaż i redukuje martwe pozostałości oraz produkt retencja. Może to pomóc w zmniejszeniu ryzyka skażenia i poprawie efektywności czyszczenia CIP/SIP.

Czy zawór membranowy AVM w kształcie litery U nadaje się do zastosowań farmaceutycznych?

Tak. Zawór jest przeznaczony do higienicznych środowisk procesowych i może być wykonany z materiałów sanitarnych, polerowane powierzchnie mające kontakt z produktem oraz standardy połączeń odpowiednie do zastosowań farmaceutycznych i aseptycznych.
