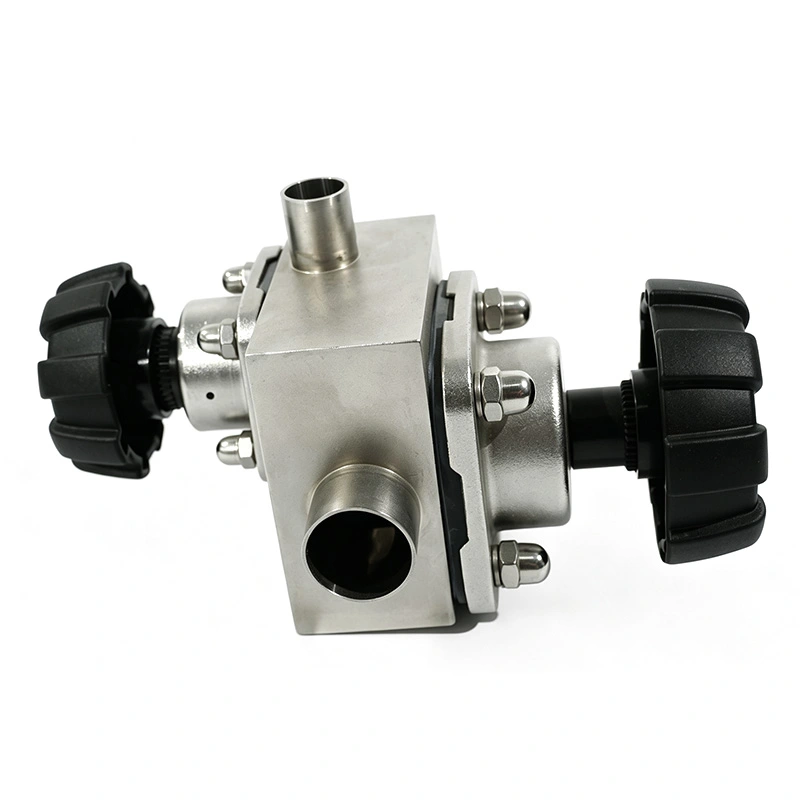

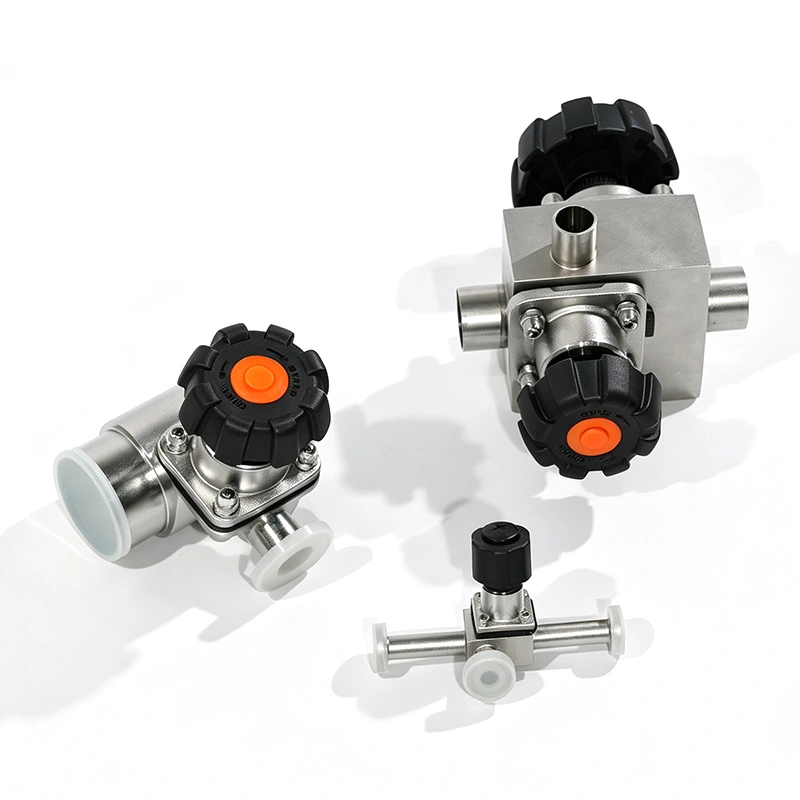

Sanitarny 3-drogowy zawór membranowy

W przeciwieństwie do standardowych dwudrogowych zaworów membranowych, które zapewniają jedynie proste sterowanie włączaniem/wyłączaniem, pozwala na to konfiguracja trójdrogowa operatorom możliwość przekierowania, połączenia lub wyboru przepływu procesów pomiędzy różnymi rurociągami. Membrana tworzy całość bariera między mediami procesowymi a mechanizmem operacyjnym, pomagająca zapobiegać zanieczyszczeniom i wyciekom zewnętrznym wspierając niezawodne czyszczenie CIP i SIP.

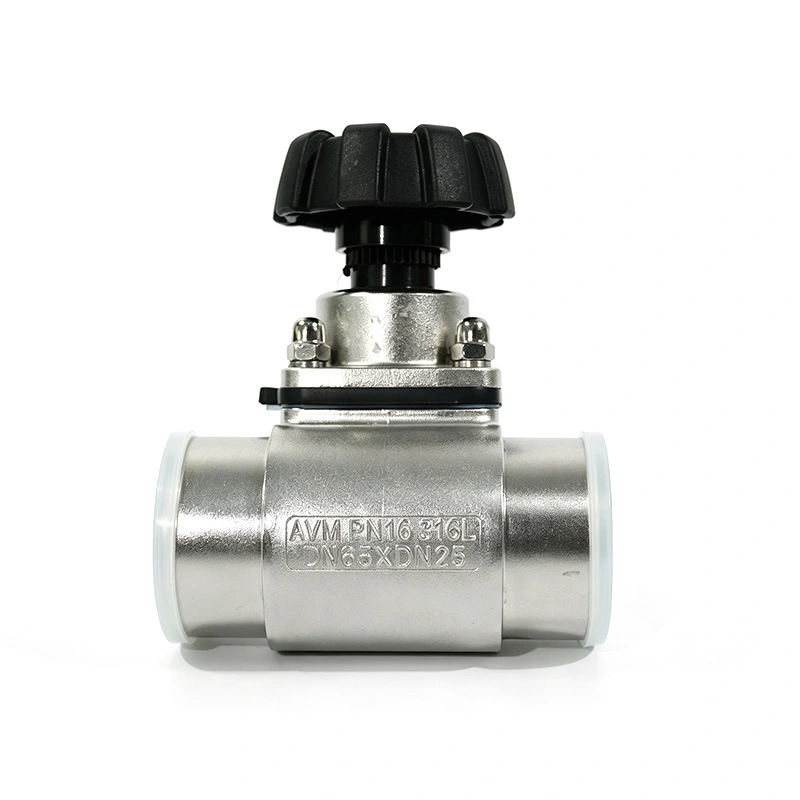

Sanitarny 3-drogowy zawór membranowy jest wykonany ze stali nierdzewnej 316L z gładką, elektropolerowaną powierzchniami stykającymi się z produktem i mogą być wyposażone w sterowanie ręczne lub pneumatyczne w celu różnych kontroli procesu wymagania.

Przełączanie i dystrybucja przepływu

Konstrukcja z trzema portami umożliwia zaworowi AVM zarządzanie wieloma drogami procesowymi z poziomu pojedynczego zespołu zaworu. W zależności od wybranej konfiguracji korpusu i pozycji roboczej zawór może skierować ciecz z jednego wlotu do albo wylot, albo połączenie przepływu z różnych linii do wspólnego wylotu.

Ta konfiguracja jest szczególnie przydatna, gdy systemy produkcyjne wymagają częstego wyboru składników i mediów przesyłu, przełączania rurociągów lub przełączania partii bez instalowania kilku oddzielnych zaworów odcinających.

Higieniczna izolacja membranowa

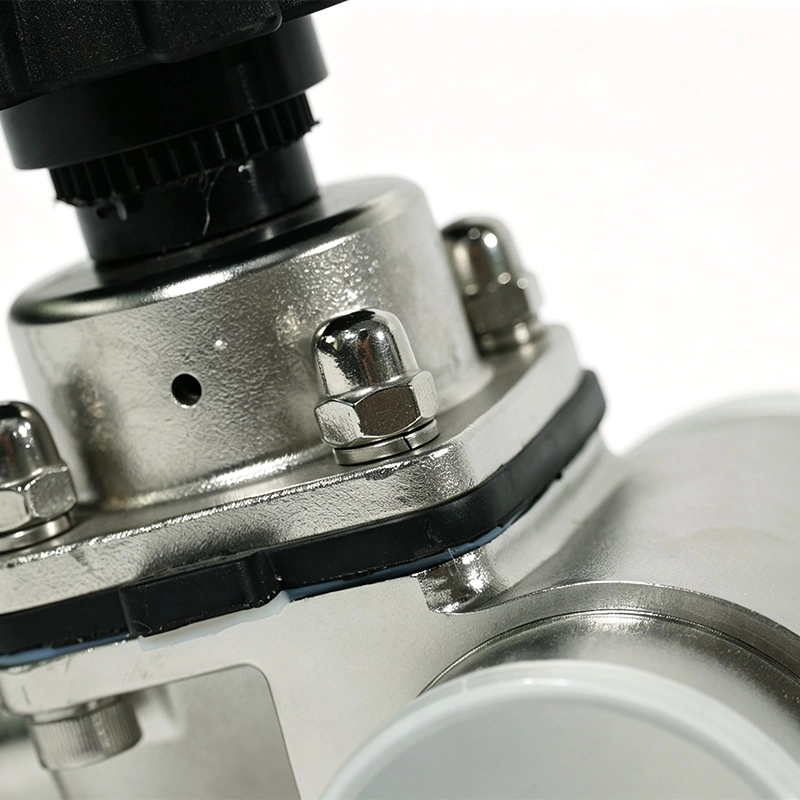

Elastyczna membrana oddziela płyn procesowy od trzpienia zaworu i siłownika, tworząc bariera uszczelniająca odporna na zanieczyszczenia. Taka konstrukcja eliminuje potrzebę konwencjonalnego uszczelniania wokół trzpienia i pomaga zapobiegać wyciekom procesowym podczas powtarzających się operacji przełączania.

Gładka geometria wewnętrzna zmniejsza również obszary, w których może pozostać uwięziona ciecz, co ułatwia czyszczenie i ulepszone odzyskiwanie produktu.

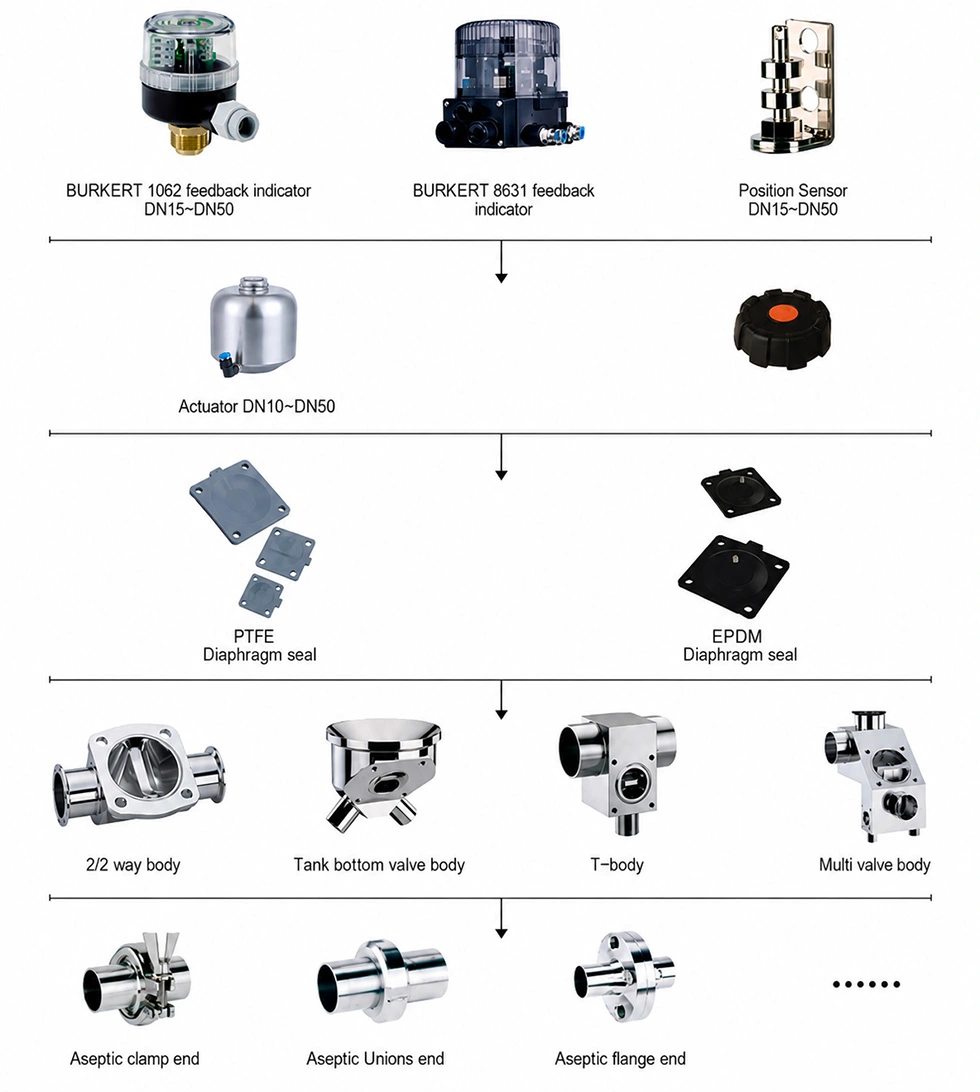

Opcje nadwozia typu T i L

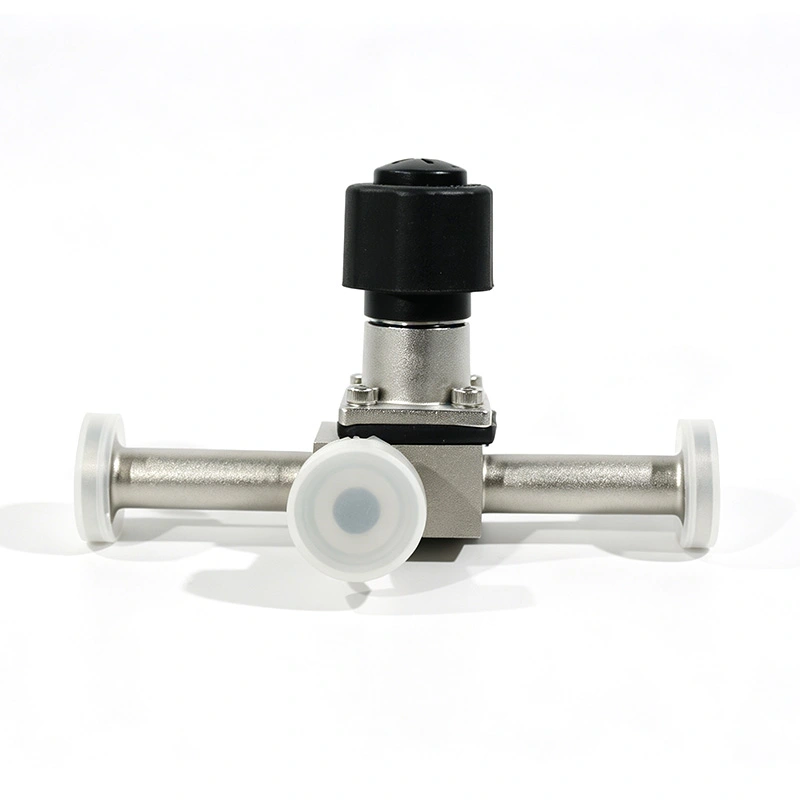

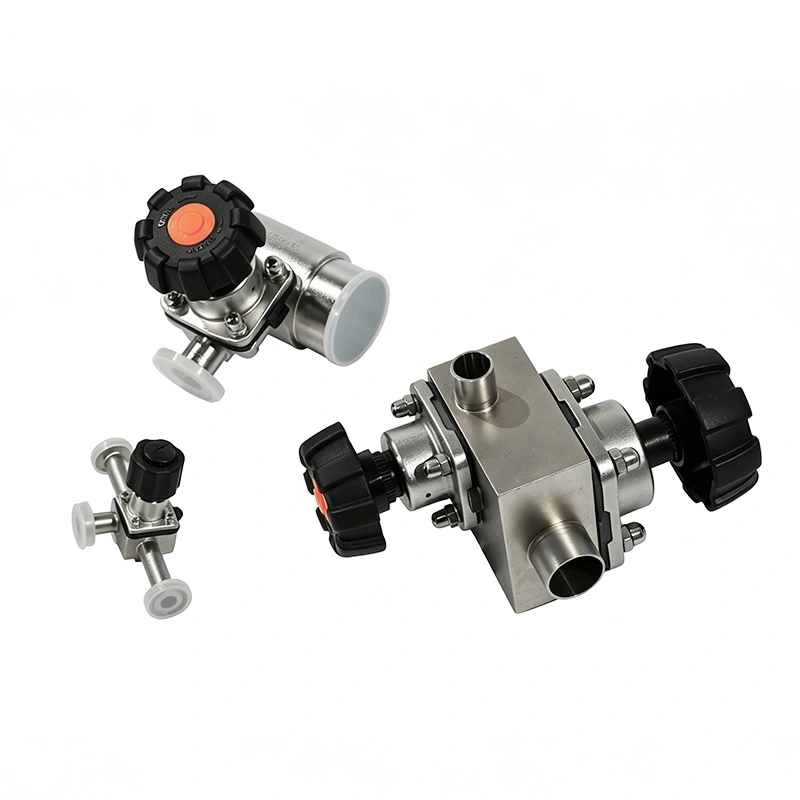

Sanitarny 3-drogowy zawór membranowy AVM jest dostępny w wersjach z korpusem T i L, aby dopasować je do różnych tras przepływu wymagania. Konfiguracja korpusu T jest odpowiednia do rozdzielania lub łączenia przepływu pomiędzy trzema połączonymi rurociągów, podczas gdy konfiguracja korpusu w kształcie litery L jest lepiej dostosowana do zastosowań wymagających przełączania kierunkowego pomiędzy nimi dwie ścieżki przepływu.

Szybka instalacja i czyszczenie

Połączenia sanitarne Tri-Clamp lub złącza spawane doczołowo upraszczają instalację i konserwację. Powierzchnie mające kontakt z produktem mogą być elektropolerowane do Ra ≤ 0,4 μm, co pomaga zmniejszyć zatrzymywanie pozostałości i wspiera higieniczną produkcję.

Zawór jest kompatybilny z procedurami CIP i SIP, dzięki czemu nadaje się do stosowania na liniach produkcyjnych, które wymagają częstego czyszczenia i sterylizacja są wymagane.

Niezawodna kontrola procesu

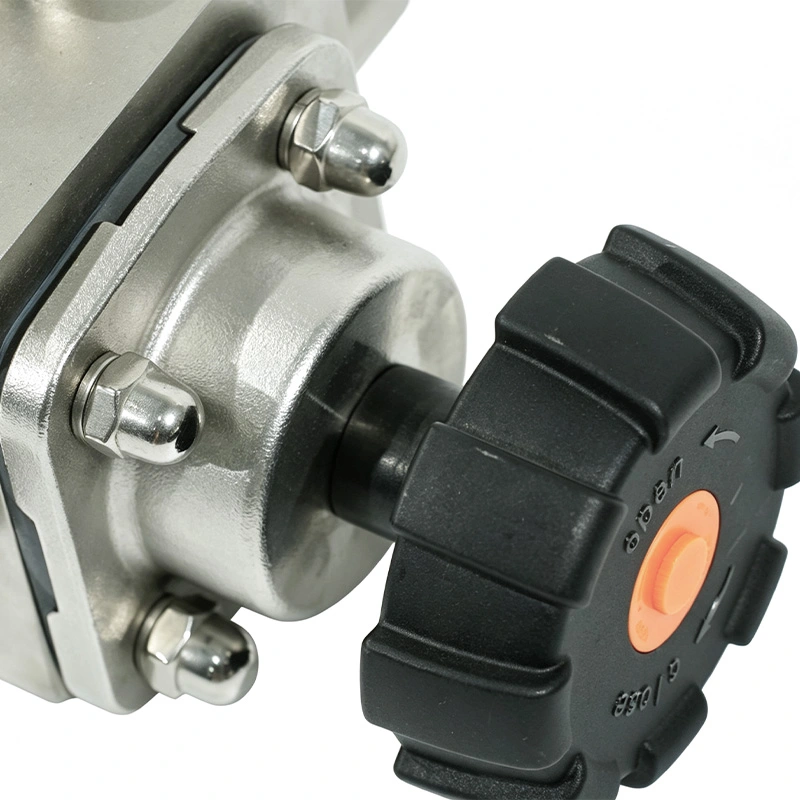

Zawór może być obsługiwany ręcznie w przypadku prostych systemów procesowych lub wyposażony w siłownik pneumatyczny automatyczne przełączanie. Działanie pneumatyczne umożliwia integrację z systemami sterowania opartymi na sterownikach PLC tworzącymi zawór nadaje się do zautomatyzowanego przetwarzania wsadowego i wieloliniowej dystrybucji mediów.

Typowe zastosowania

Sanitarny 3-drogowy zawór membranowy AVM służy do przesyłania cieczy farmaceutycznych, przetwarzania biotechnologicznego, szczepionek produkcja, przetwórstwo produktów mlecznych, produkcja napojów, obsługa składników żywności i inne aseptyczne systemy płynów gdzie wymagana jest higieniczna dystrybucja przepływu i niezawodna izolacja.

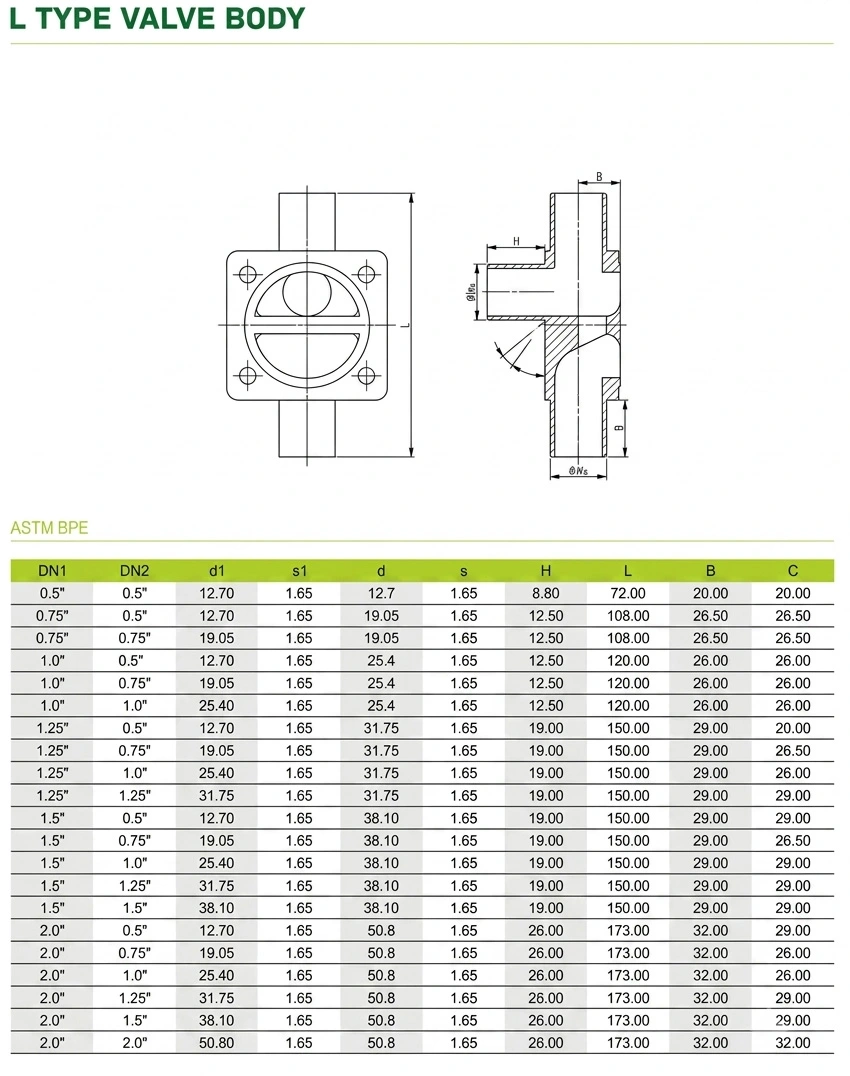

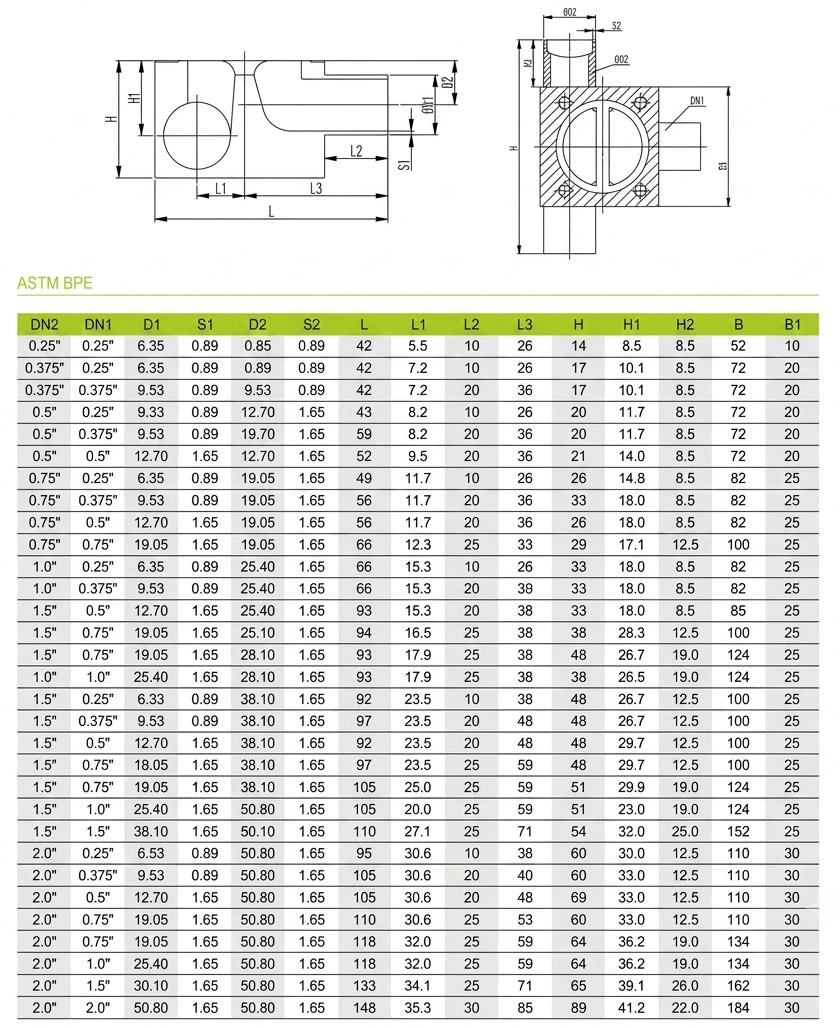

Dane techniczne

Przykład zastosowania klienta

Biofarmaceutyczna linia produkcyjna wymagała jednego higienicznego zespołu zaworu do przełączania dostaw składników odżywczych między wieloma naczynia przygotowawcze. Sanitarny trójdrożny zawór membranowy AVM umożliwił operatorom wybór różnych źródeł mediów przy zachowaniu zamkniętej i higienicznej ścieżki procesu. Konfiguracja nadwozia typu T zmniejszyła liczbę osobników wymagane zawory i uproszczone czyszczenie rurociągów podczas zmiany partii.

Często zadawane pytania

Do czego służy trójdrożny zawór membranowy?

Służy do zmiany kierunku, łączenia lub przełączania higienicznych płynów procesowych pomiędzy trzema połączonymi rurociągami.

Jaka jest różnica między konstrukcjami nadwozia typu T i typu L?

Korpus typu T nadaje się do dystrybucji trójdrożnej lub przepływu łączonego, natomiast korpus typu L jest zwykle używany do kierunkowości przełączanie pomiędzy dwiema ścieżkami przepływu.

Czy zawór można stosować w produkcji farmaceutycznej?

Tak. Zawór AVM jest przeznaczony do zastosowań higienicznych i aseptycznych i obsługuje przetwarzanie zorientowane na GMP, CIP i Wymagania dotyczące czyszczenia SIP.
