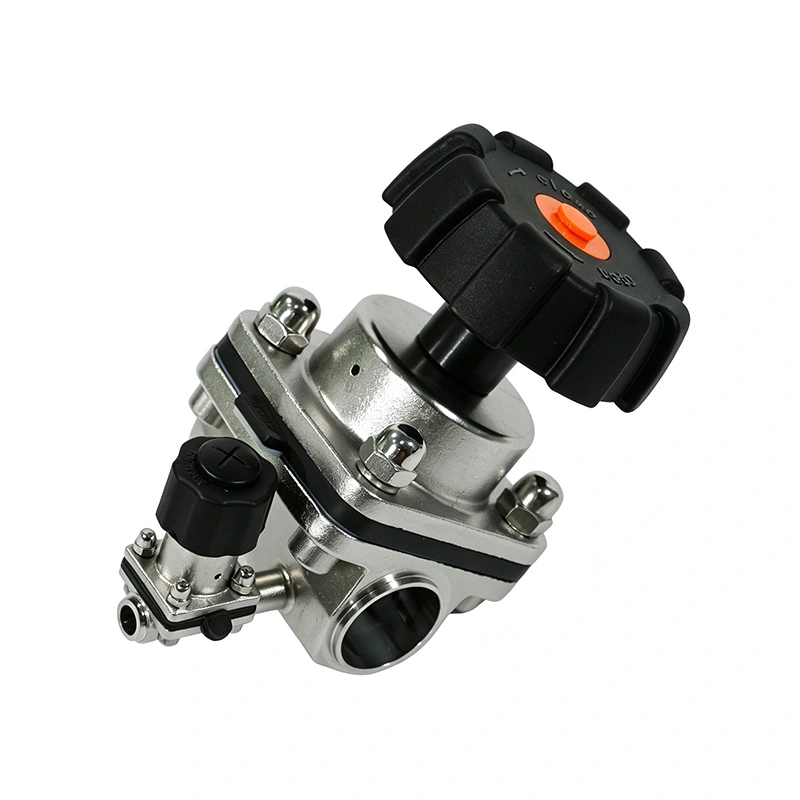

Zaprojektowany zgodnie z wymogami higienicznymi GMP, zawór zapewnia doskonałe właściwości uszczelniające, zapobiegające zanieczyszczeniom zapobieganie i łatwe czyszczenie. Sanitarny dwukierunkowy zawór membranowy GMP z portem dostępowym jest szeroko stosowany w systemy wody oczyszczonej, systemy WFI, bioreaktory, sprzęt do fermentacji, sterylne naczynia procesowe i urządzenia o wysokiej czystości zastosowań związanych z transportem płynów, gdzie integralność produktu i bezpieczeństwo procesu mają kluczowe znaczenie.
W przeciwieństwie do konwencjonalnych rozwiązań do pobierania próbek, które wymagają dodatkowych urządzeń do pobierania próbek lub przerwania rurociągu, AVM zawór membranowy z portem dostępowym integruje funkcje odcinające i próbkujące w jedną konstrukcję zaworu sanitarnego. To zmniejsza złożoność systemu, minimalizuje ryzyko zanieczyszczenia i poprawia wydajność operacyjną w wymagających środowiska produkcyjne.
Sanitarny dwukierunkowy zawór membranowy AVM wykorzystuje elastyczną membranę jako główny element uszczelniający w celu całkowitego odizolowania płyn procesowy z trzpienia zaworu, siłownika i elementów roboczych.
Podczas normalnej pracy membrana przesuwa się w dół, aby zetknąć się z gniazdem zaworu, tworząc niezawodne uszczelnienie odcinające i zapobieganie wyciekom wewnętrznym. Kiedy zawór się otwiera, membrana odsuwa się od ścieżki przepływu, umożliwiając płynny przepływ transfer płynu przy minimalnej stracie ciśnienia.
Gdy wymagane jest pobieranie próbek, zintegrowany port dostępu umożliwia operatorom pobieranie próbek procesowych bezpośrednio z systemu bez przerywania produkcji. Po pobraniu próbki port można zamknąć i ponownie uszczelnić, utrzymując zamknięcie higieniczne środowisko i zmniejszenie ryzyka skażenia zewnętrznego.
Struktura membrany eliminuje martwe przestrzenie i obszary zatrzymywania produktu, jednocześnie wspierając CIP (Clean-in-Place) i Procedury SIP (Sterilize-in-Place) do zastosowań w sterylnym przetwarzaniu.
Zawór łączy w sobie kontrolę płynu i możliwości pobierania próbek online w jednej kompaktowej konstrukcji. Operatorzy mogą zbierać reprezentatywne próbki bezpośrednio z linii technologicznej bez wyłączania urządzeń, usprawniając produkcję wydajność i uproszczenie konfiguracji systemu.
Elastyczna membrana zapewnia całkowitą separację pomiędzy mediami procesowymi i elementami mechanicznymi. Ten projekt eliminuje ryzyko wycieku trzpienia, chroni siłownik przed płynami korozyjnymi i zapewnia niezawodne działanie uszczelniające podczas całej operacji.

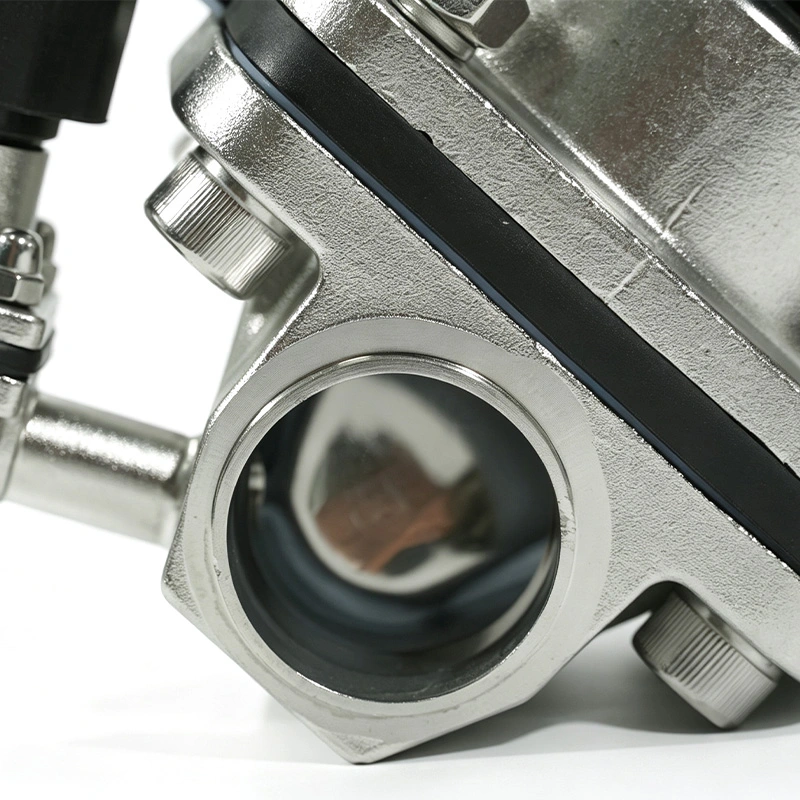

Zawór wykonany z wysokiej jakości stali nierdzewnej SS316L ma gładkie powierzchnie stykające się z produktem, aby zminimalizować ryzyko zatrzymania materiału i zanieczyszczenia. Materiały membranowe zgodne z FDA są dostępne dla zastosowań farmaceutycznych, zastosowania w żywności i biotechnologii.

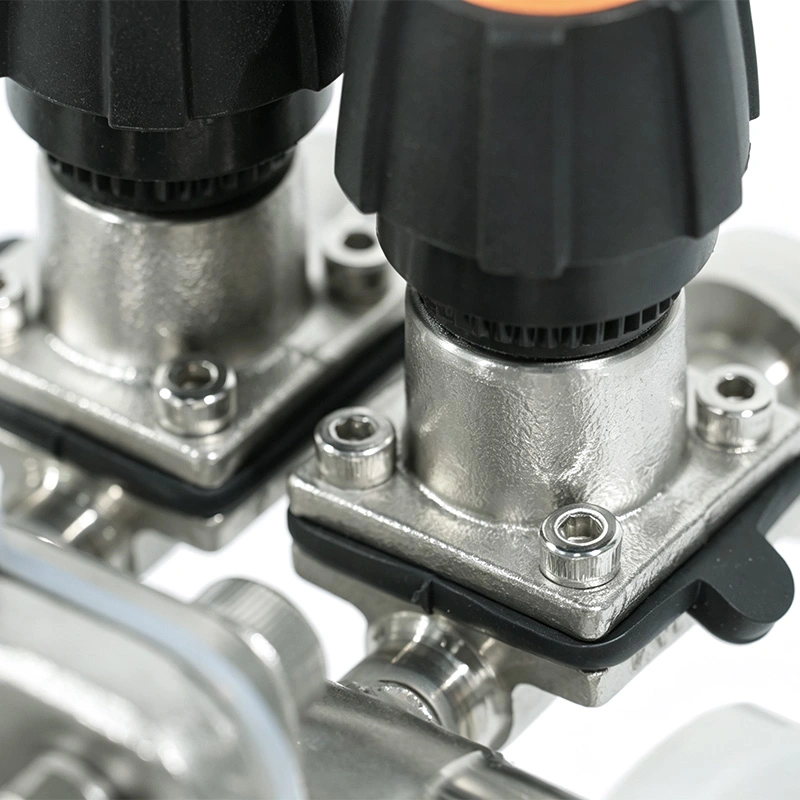

Zintegrowany port dostępowy umożliwia pobieranie próbek w zamkniętym środowisku, zapobiegając narażeniu na zanieczyszczenia zewnętrzne utrzymanie dokładności próbki. Jest to szczególnie ważne w przypadku płynów sterylnych, wody oczyszczonej, cieczy pofermentacyjnych, i wysokiej jakości materiały procesowe.
Prosta konstrukcja membrany ułatwia skuteczne czyszczenie i zmniejsza wymagania konserwacyjne. The Konstrukcja z wymienną membraną umożliwia szybkie serwisowanie bez konieczności wymiany całego zespołu zaworu, co pomaga w zmniejszeniu przestój.
Dwukierunkowy zawór membranowy AVM Sanitary GMP z portem dostępowym jest szeroko stosowany w systemach wody oczyszczonej, wodzie do Systemy wtryskowe (WFI), linie produkcyjne API, sterylne zbiorniki procesowe i systemy transportu płynów farmaceutycznych. Umożliwia bezpieczne pobieranie próbek przy zachowaniu ścisłej kontroli zanieczyszczeń.
Zawór nadaje się do bioreaktorów, systemów fermentacyjnych, procesów hodowli komórkowych i produkcji biofarmaceutycznej linie, w których niezbędna jest sterylność pobierania próbek i ochrona produktu.
Używane do przetwarzania produktów mlecznych, produkcji napojów, przenoszenia płynnych składników i wymagających higienicznych systemów produkcyjnych niezawodna izolacja i pobieranie próbek płynów.
Stosowany w systemach wody ultraczystej, dystrybucji specjalistycznych środków chemicznych i zastosowaniach procesowych w pomieszczeniach czystych, gdzie wymagana jest odporność na korozję i zapobieganie zanieczyszczeniom.

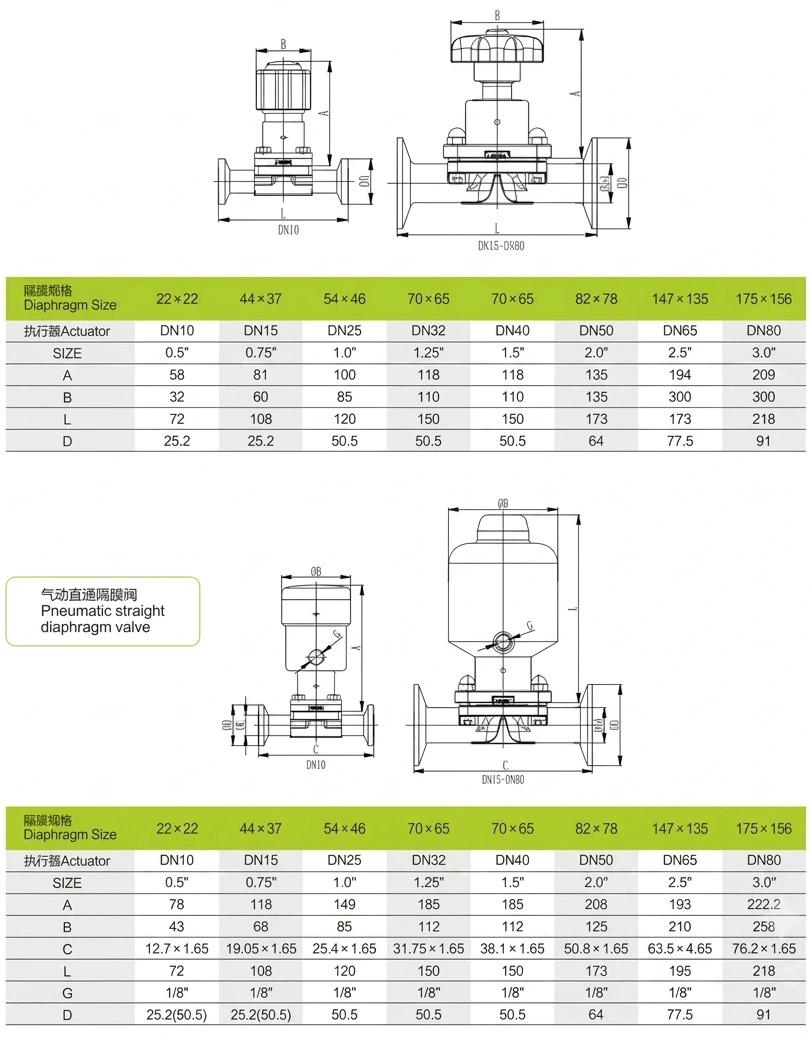

| Parametr | Specyfikacja |
| Typ zaworu | Sanitarny dwukierunkowy zawór membranowy z portem dostępowym |
| Rozmiar zaworu | DN10-DN100 |
| Przykładowy rozmiar portu | DN10-DN100 |
| Materiał stykający się z produktem | Stal nierdzewna SS316L |

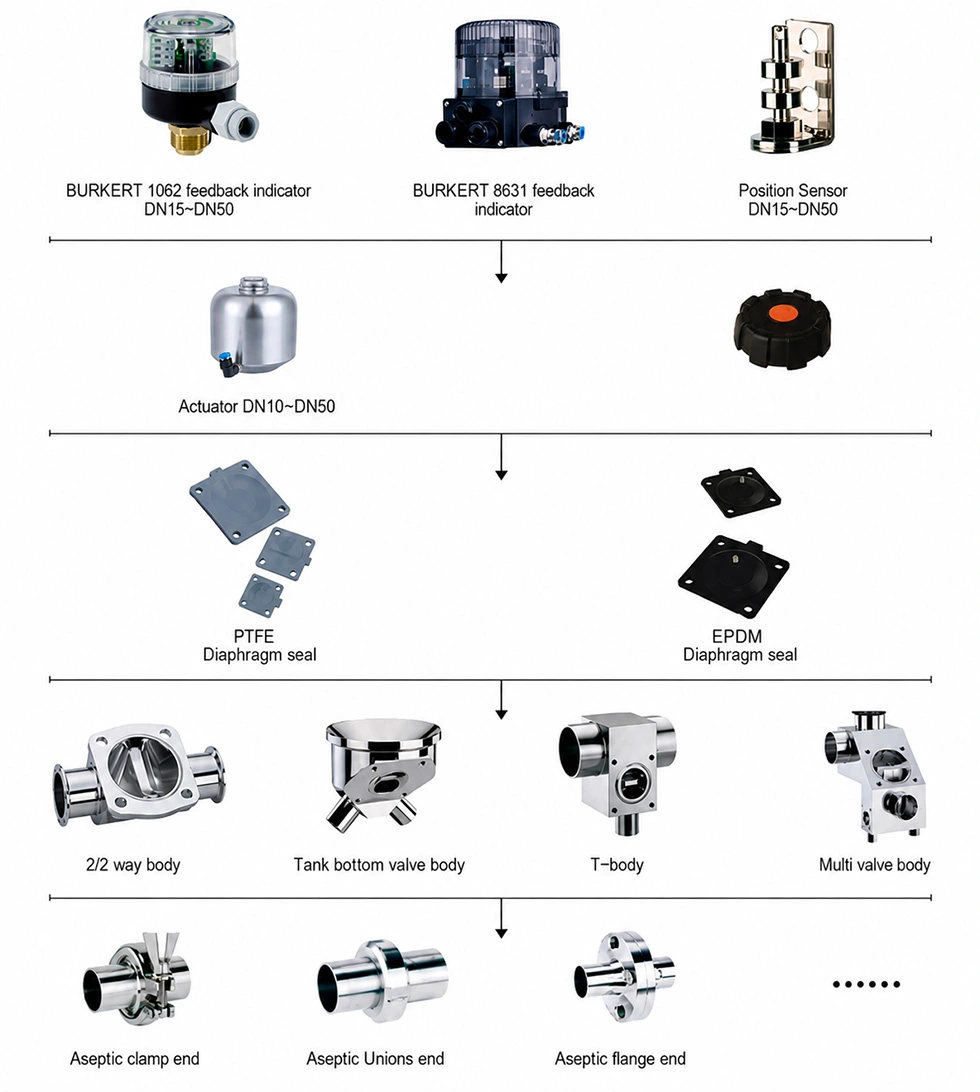

| Opcje materiału uszczelnienia | PTFE+EPDM, EPDM, PTFE, silikon, FKM |
| Typ połączenia | Tri-Clamp, spoina doczołowa, kołnierz |
| Standardy połączeń | DIN, seria ISO 1127, ASME BPE, 3A |
| Temperatura pracy | -20°C do +150°C |
| Działanie | Uruchamianie ręczne/pneumatyczne |
| Metoda czyszczenia | Kompatybilny z CIP, opcjonalny SIP |
Producent farmaceutyczny potrzebował bezpieczniejszego rozwiązania do pobierania próbek do swojego systemu dystrybucji oczyszczonej wody. The Oryginalna metoda pobierania próbek wymagała otwarcia linii technologicznej, co zwiększało ryzyko skażenia środowiska i wydłużenie procedur czyszczenia.
Po zainstalowaniu dwukierunkowego zaworu membranowego AVM Sanitary GMP z portem dostępowym klient uzyskał system zamknięty pobieranie próbek bez przerywania ciągłej pracy. Konstrukcja sanitarna SS316L i konstrukcja uszczelnienia membranowego pomógł utrzymać czystość wody, a zintegrowany port pobierania próbek uprościł rutynowe kontrole jakości.
Rozwiązanie poprawiło wydajność pobierania próbek, zmniejszyło ryzyko skażenia i zapewniło klientowi zgodność z GMP wymagania produkcyjne.
Dwukierunkowy zawór membranowy AVM Sanitary GMP z portem dostępowym stanowi zintegrowane rozwiązanie do higienicznej kontroli przepływu i sterylne pobieranie próbek. Z niezawodnym uszczelnieniem membranowym, konstrukcją sanitarną ze stali nierdzewnej i kompatybilnością z W procesach CIP/SIP zawór pomaga producentom utrzymać jakość produktu, poprawić bezpieczeństwo procesów i osiągnąć wydajna praca w przemyśle farmaceutycznym i o wysokiej czystości.
Przeznaczony jest do sterylnego i higienicznego pobierania próbek cieczy z przemysłu farmaceutycznego, biotechnologicznego, spożywczego i o wysokiej czystości systemów przetwarzania bez zanieczyszczania środowiska produkcyjnego.
Tak. Konstrukcja sanitarna obsługuje czyszczenie CIP i opcjonalne procesy sterylizacji SIP dla wymagających zastosowań ścisła kontrola higieny.
AVM zapewnia opcje połączeń sanitarnych, w tym połączenia Tri-Clamp, spoiny doczołowej i połączenia kołnierzowe zgodnie z różne standardy branżowe.
