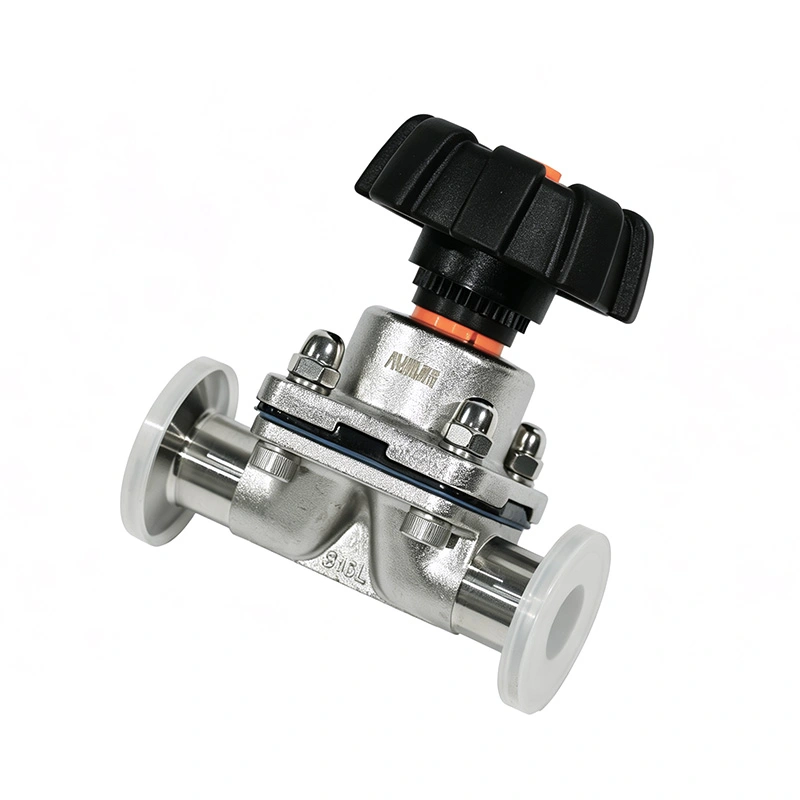

Ręczny pneumatyczny zawór membranowy uruchamiany sanitarnie

Ta unikalna struktura skutecznie zapobiega wyciekom zewnętrznym, zmniejsza ryzyko zanieczyszczenia i chroni wnętrze części eksploatacyjne przed czynnikami korozyjnymi. Charakteryzuje się doskonałymi właściwościami uszczelniającymi, gładkimi powierzchniami wewnętrznymi i elastycznością możliwości działania, ręczny zawór membranowy uruchamiany pneumatycznie AVM stanowi niezawodne rozwiązanie zastosowań wymagających wysokich standardów higieny, bezpieczeństwa procesu i długoterminowej stabilności działania.

Technologia higienicznej izolacji membranowej

Główną zaletą sanitarnego zaworu membranowego AVM jest jego kompletna konstrukcja izolacji mediów. Elastyczny membrana działa jak bariera pomiędzy płynem procesowym a mechanicznymi elementami roboczymi, zapewniając, że produkt styka się wyłącznie z higienicznym korpusem zaworu i powierzchnią membrany.

W porównaniu z tradycyjnymi zaworami wykorzystującymi uszczelnienia, konstrukcja membrany eliminuje potencjalne punkty wycieków spowodowane ruchem pnia. Taka konstrukcja znacznie poprawia kontrolę zanieczyszczeń i czyni zawór wyjątkowym nadaje się do sterylnego przetwarzania, obsługi cieczy żrących i zastosowań wymagających ścisłej ochrony produktu.

Membrana chroni także siłownik, trzpień i pokrywę przed bezpośrednim kontaktem z agresywnymi chemikaliami lub substancjami wrażliwymi płynów procesowych, pomagając wydłużyć żywotność i zmniejszyć częstotliwość konserwacji.

Zasada działania

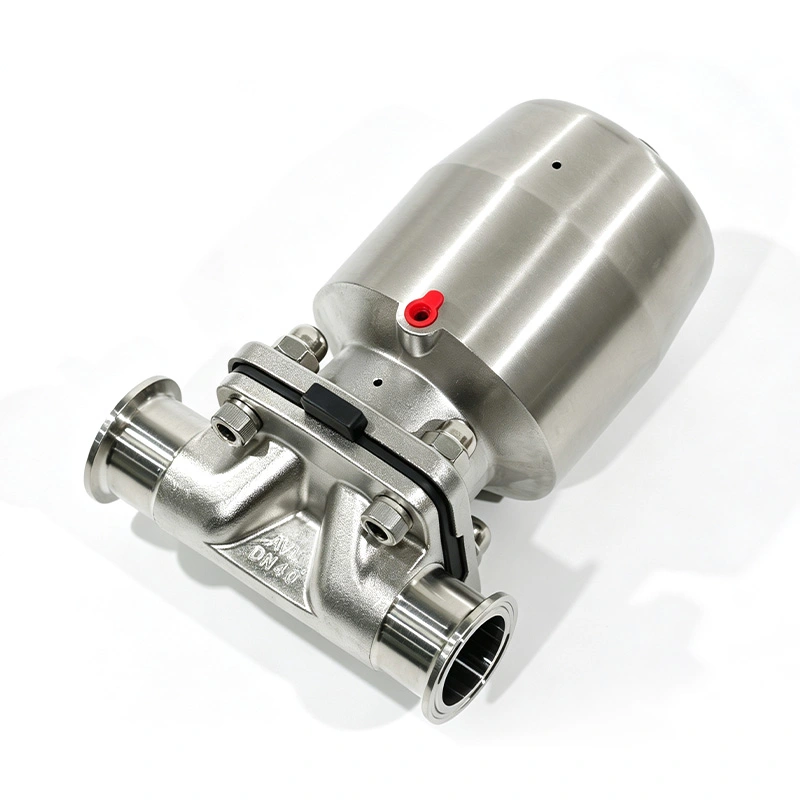

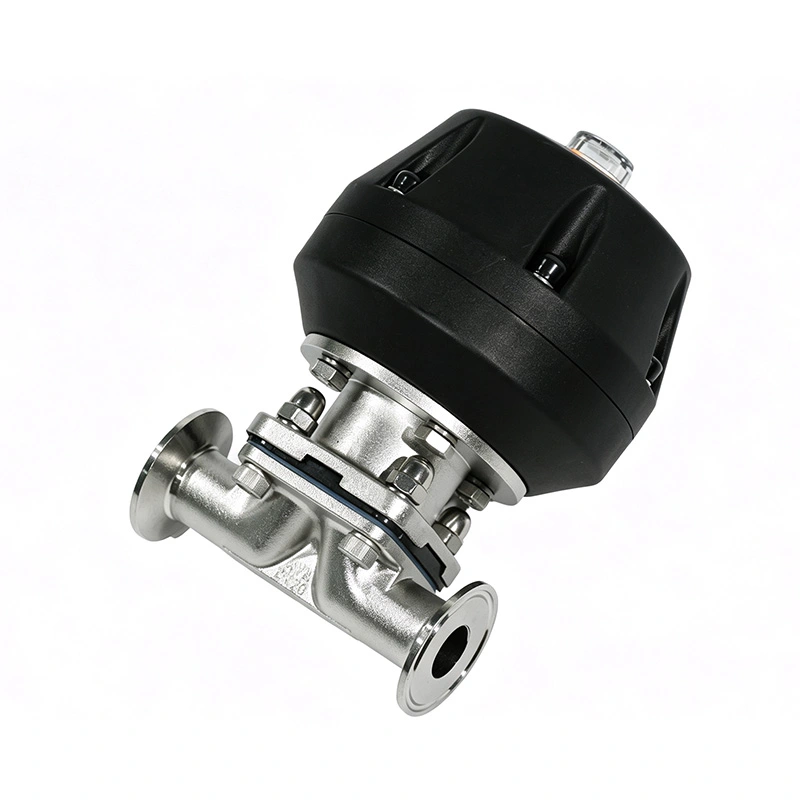

Ręczny zawór membranowy uruchamiany pneumatycznie AVM działa poprzez pionowy ruch elastycznej membrany sterowane ręcznie lub uruchamiane pneumatycznie.

Podczas zamykania trzpień zaworu popycha membranę w dół, aż dotknie gniazda zaworu. The sprężyste odkształcenie membrany tworzy niezawodną barierę uszczelniającą, zatrzymującą i zapobiegającą przepływowi cieczy wyciek wewnętrzny.

Podczas otwierania membrana przesuwa się w górę od gniazda zaworu, przywracając kanał przepływu i umożliwiając medium procesowe, aby płynnie przechodziło przez zawór.

Ponieważ media procesowe pozostają całkowicie odizolowane od mechanizmu siłownika, zawór zapewnia doskonałe działanie odporność na korozję, stabilne uszczelnienie i poprawiona higiena przez cały okres użytkowania.

Kluczowe funkcje i zalety

Niezawodne działanie wyłączające

Elastyczna membrana zapewnia doskonałą zdolność uszczelniania bez polegania na tradycyjnych systemach uszczelnień. The zawór zapewnia stabilną wydajność odcięcia, pomagając zapobiegać wewnętrznym wyciekom i zapewniając niezawodną pracę wymagające zastosowania w przetwarzaniu cieczy.

Całkowita separacja mediów procesowych

Membrana tworzy pełną barierę izolacyjną pomiędzy cieczą procesową a elementami sterującymi zaworu. To zapobiega zanieczyszczeniom, zmniejsza ryzyko korozji i chroni konstrukcję mechaniczną przed agresywnymi lub wrażliwymi mediów.

Higieniczna konstrukcja pozbawiona martwych przestrzeni

Zoptymalizowana wewnętrzna ścieżka przepływu minimalizuje obszary zatrzymywania produktu i zmniejsza ryzyko gromadzenia się zanieczyszczeń. Gładkie powierzchnie mające kontakt z produktem upraszczają procedury czyszczenia i wspierają higieniczne przetwarzanie zgodne z CIP/SIP systemy.

Ścieżka przepływu przy niskim ciśnieniu

Konstrukcja zaworu przelotowego zapewnia efektywny przepływ cieczy przy zmniejszonych turbulencjach i stratach ciśnienia. To pomaga poprawić wydajność transferu i utrzymać stabilną wydajność procesu.

Konstrukcja ze stali nierdzewnej odporna na korozję

Zawór jest wykonany z wysokiej jakości stali nierdzewnej SS316L i może być wyposażony w inną membranę materiały spełniające różne wymagania dotyczące odporności chemicznej, temperatury i procesu.

Łatwa konserwacja i krótsze przestoje

Konstrukcja wymiennej membrany umożliwia personelowi konserwacyjnemu wymianę elementu uszczelniającego bez zmiany kompletny zespół zaworu. Zmniejsza to koszty konserwacji i poprawia wydajność produkcji.

Elastyczne opcje automatyzacji

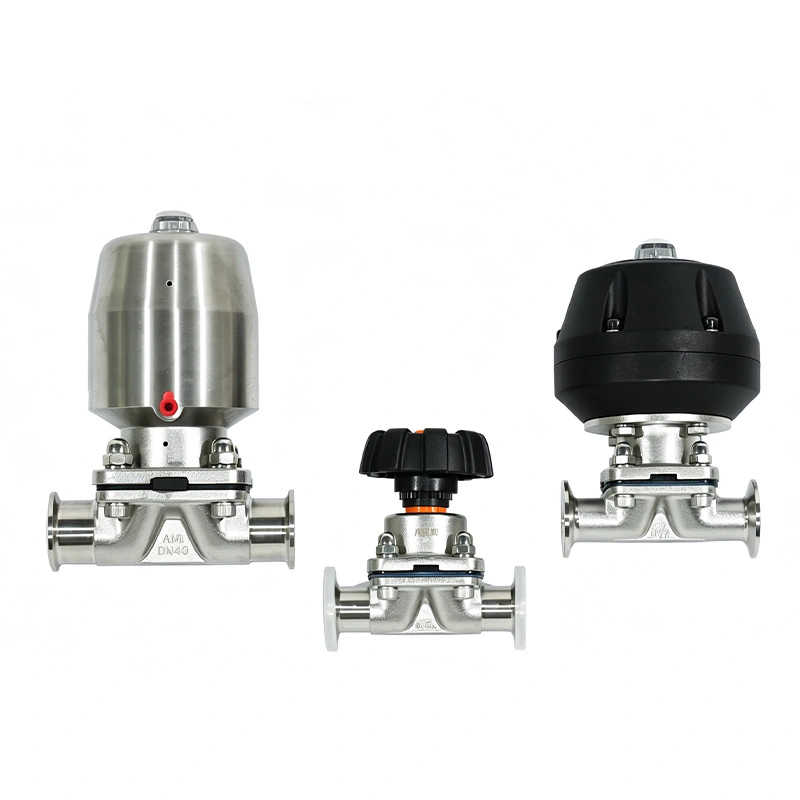

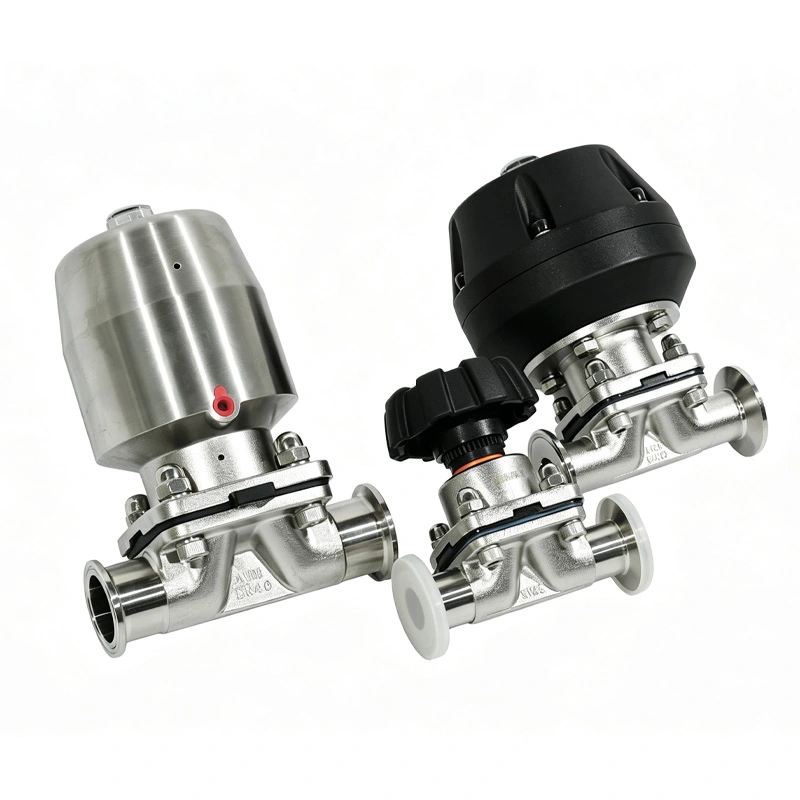

Zawór dostępny jest w konfiguracji ręcznej i pneumatycznej. Opcjonalne wskaźniki sprzężenia zwrotnego położenia, czujniki i siłowniki w wykonaniu przeciwwybuchowym umożliwiają integrację ze sterownikami PLC, DCS i zautomatyzowanymi systemami sterowania procesami.

Higieniczny projekt dla produkcji GMP

Ręczny pneumatyczny zawór membranowy AVM został zaprojektowany zgodnie z zasadami higienicznego przetwarzania i wspiera środowiska produkcyjne zorientowane na GMP. Dostępne są materiały membranowe zgodne z wymogami FDA, które spełniają rygorystyczne wymagania wymagań w przemyśle farmaceutycznym, spożywczym i biotechnologicznym.

Struktura sanitarna pomaga producentom utrzymać czystość produktu, upraszcza walidację czyszczenia, zmniejsza ryzyko zanieczyszczenia i poprawić ogólną niezawodność procesu.

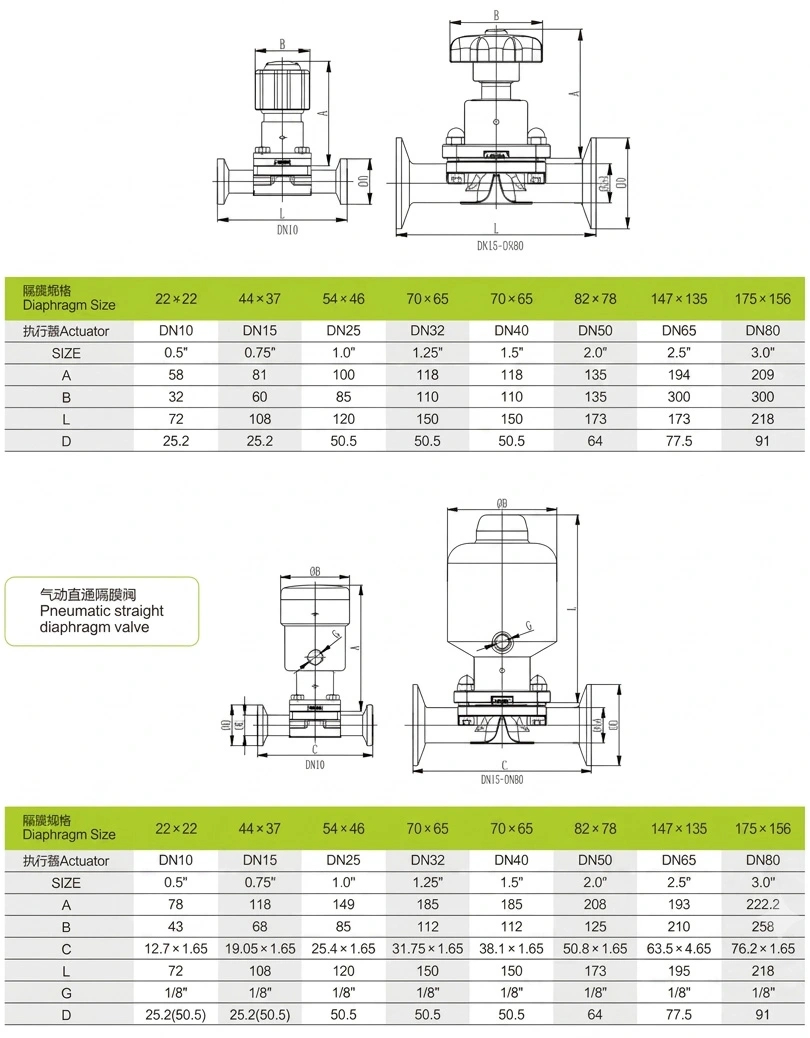

Dane techniczne

Typowe zastosowania

Przemysł farmaceutyczny

Sanitarny zawór membranowy AVM jest szeroko stosowany w systemach przetwarzania cieczy farmaceutycznych, w tym wody oczyszczonej systemy wody do iniekcji (WFI), linie technologiczne API, systemy czyszczenia CIP/SIP i ciecz sterylna wnioski o przeniesienie. Struktura izolacji membranowej zapobiega zanieczyszczeniu produktu, chroniąc jednocześnie wnętrze komponentów z żrących mediów farmaceutycznych, dzięki czemu nadaje się do środowisk produkcyjnych o wysokiej czystości.

Przemysł Biotechnologiczny

W produkcji biotechnologicznej zawór zapewnia niezawodną kontrolę systemów fermentacyjnych, procesów hodowli komórkowych, obsługa sterylnych cieczy i sprzęt do przetwarzania biofarmaceutycznego. Całkowite oddzielenie mediów procesowych i mechanizmy operacyjne pomagają utrzymać integralność procesu i zmniejszają ryzyko zanieczyszczenia wrażliwych obiektów biologicznych aplikacje.

Przemysł spożywczy i napojów

Sanitarny zawór membranowy nadaje się do higienicznego przesyłu cieczy i kontroli przepływu w przetwórstwie mleczarskim, napojach systemy produkcji, przesyłu syropów i składników żywności. Gładkie powierzchnie wewnętrzne i uszczelnienie zgodne z wymogami FDA Opcje ułatwiają czyszczenie i pomagają utrzymać standardy bezpieczeństwa żywności podczas ciągłej produkcji.

Przemysł chemiczny i uzdatniania wody

Dzięki odpornej na korozję konstrukcji SS316L i różnorodnym materiałom membrany, zawór jest przeznaczony do pracy z kwasami i transfer alkaliów, precyzyjna obróbka chemiczna, systemy dozowania chemikaliów, systemy wody ultraczystej i woda procesowa wszędzie tam, gdzie wymagane jest niezawodne uszczelnienie i odporność chemiczna.

Opinia o aplikacji klienta

System przetwarzania cieczy farmaceutycznych – poprawiona kontrola higieniczna

Producent farmaceutyczny zastosował sanitarne zawory membranowe AVM w systemach przesyłu oczyszczonej wody i cieczy. The Klient wymagał niezawodnego działania odcinającego, łatwego czyszczenia i zmniejszonego ryzyka zanieczyszczenia podczas częstego załączania Operacje CIP/SIP.

Po zainstalowaniu zawór zapewniał stabilne uszczelnienie, uproszczoną konserwację i ulepszony proces niezawodność dzięki konstrukcji izolacji membranowej i higienicznej konstrukcji ze stali nierdzewnej.

Linia do przetwarzania żywności – krótsze przestoje konserwacyjne

Klient z branży spożywczej wybrał sanitarne zawory membranowe AVM do zastosowań związanych z transportem płynnych składników. The gładka struktura wewnętrzna i materiały uszczelniające zgodne z wymogami FDA pomogły poprawić skuteczność czyszczenia i zachować bezpieczeństwo warunki produkcyjne.

Informacje zwrotne od klientów wykazały lepszą stabilność działania i skrócenie przestojów podczas rutynowego czyszczenia konserwacja.

Zastosowanie biotechnologiczne – zwiększona ochrona produktu

Klient z branży biotechnologicznej zastosował zawory membranowe AVM w sprzęcie do obsługi sterylnych cieczy. Całkowita separacja pomiędzy mediami procesowymi a komponentami operacyjnymi pomogło zminimalizować ryzyko zanieczyszczenia i utrzymać spójność procesu wydajność.

Zalety sanitarnego zaworu membranowego AVM

Ręczny pneumatyczny zawór membranowy AVM łączy w sobie higieniczną konstrukcję i niezawodne uszczelnienie membrany technologii i elastycznych możliwości automatyzacji, aby zapewnić niezawodne rozwiązanie dla branż przetwórstwa cieczy.

Zawór pomaga producentom osiągnąć bezpieczniejszą pracę, lepszą kontrolę zanieczyszczeń i zmniejszoną konserwację wymagania i stabilna wydajność produkcji w przemyśle farmaceutycznym, biotechnologicznym, spożywczym, napojów i chemicznym aplikacje.

Często zadawane pytania

1. Do czego służy sanitarny zawór membranowy?

Sanitarny zawór membranowy przeznaczony jest do higienicznego odcinania i kontroli przepływu cieczy w przemyśle farmaceutycznym, biotechnologii, żywności, napojów i systemów przetwarzania chemicznego, w których czystość, ochrona produktu i zapobieganie zanieczyszczeniom jest ważne.

2. Jakie materiały na membrany są dostępne?

AVM oferuje wiele opcji materiałów membrany, w tym PTFE, EPDM, silikon i FKM. Mogą być różne materiały dobierane w zależności od medium procesowego, wymagań temperaturowych i zgodności chemicznej.

3. Czy zawór membranowy może być zautomatyzowany?

Tak. Zawór może być wyposażony w siłowniki pneumatyczne, wskaźniki sprzężenia zwrotnego położenia, czujniki oraz w wersji przeciwwybuchowej systemy siłowników do integracji z zautomatyzowanymi liniami produkcyjnymi i inteligentnymi systemami sterowania.

4. Jakie typy połączeń są dostępne?

Zawór obsługuje połączenia Tri-Clamp, kołnierzowe i spawane doczołowo zgodnie z normami, w tym DIN, ASME, BS i 3A do spełniają różne wymagania dotyczące rurociągów sanitarnych.

5. Jaki jest standardowy czas dostawy?

Standardowy czas dostawy wynosi około 2-4 tygodni od potwierdzenia zamówienia, w zależności od specyfikacji zaworu, konfiguracja siłownika i wymagania dotyczące dostosowywania.
