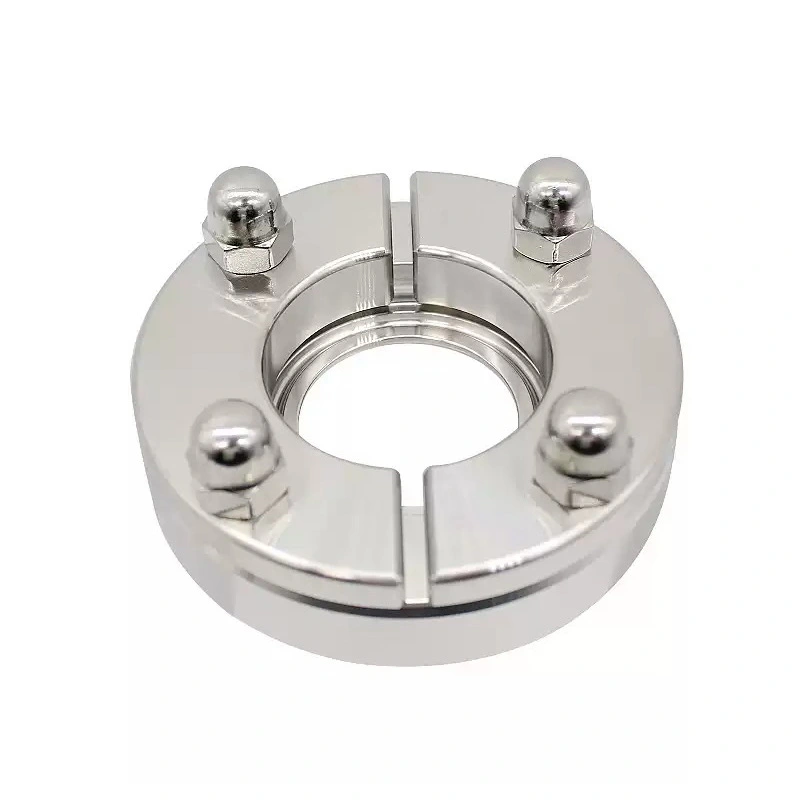

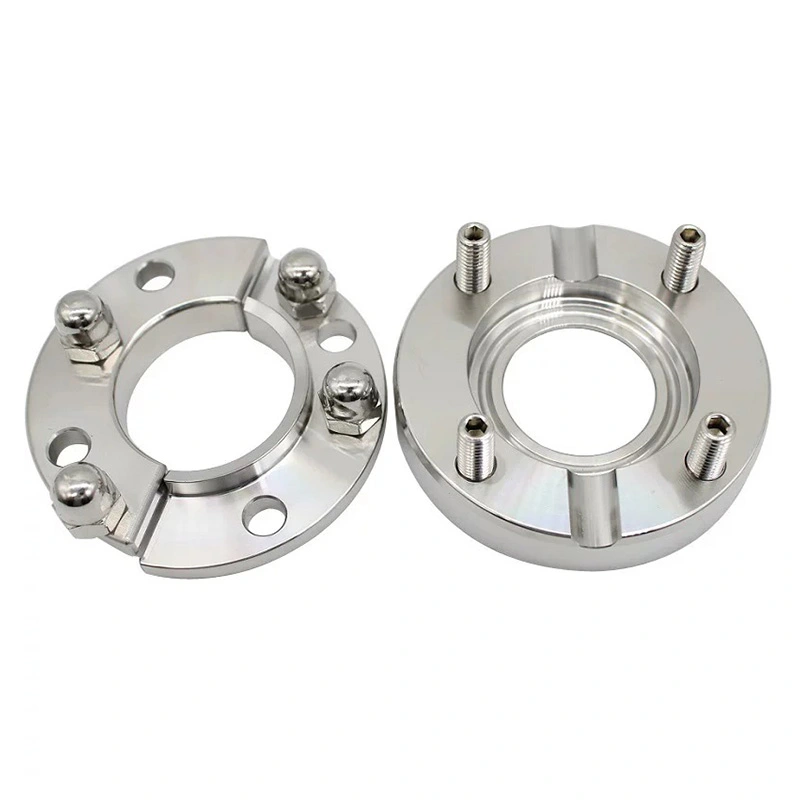

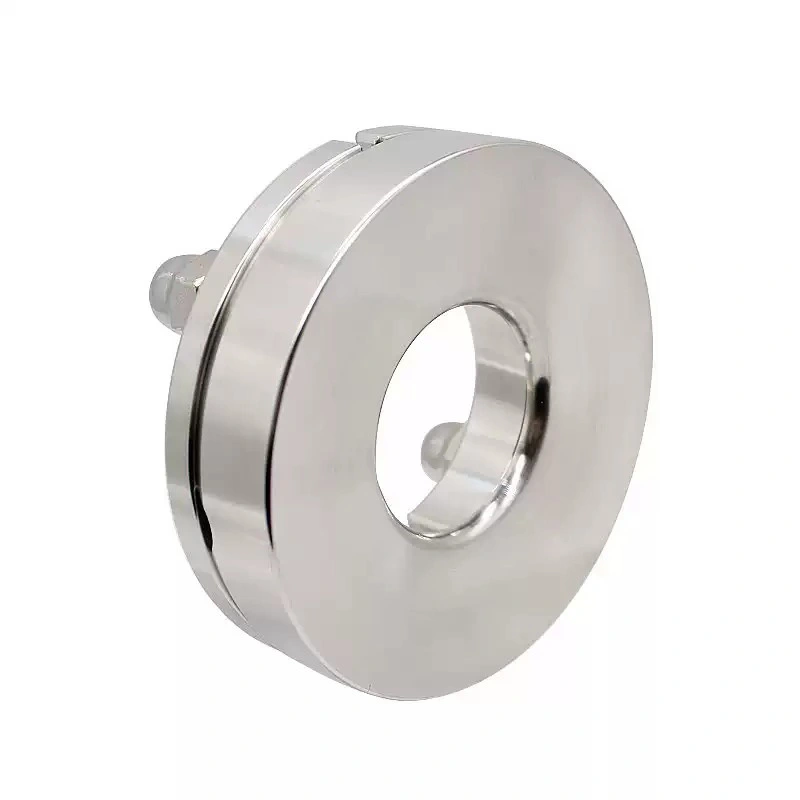

Wykonany ze stali nierdzewnej SUS316, sterylny kołnierz zbiornika ze stali nierdzewnej zapewnia odporność na korozję i stabilność mechaniczna dla higienicznych środowisk przetwarzania. Umożliwia to sterylny interfejs NA i połączenie zaciskowe TC kompatybilne komponenty sanitarne, które można skutecznie instalować, usuwać, sprawdzać i konserwować.
Kołnierz nadaje się do zastosowań związanych z żywnością i napojami, nabiałem, biofarmaceutyką, półprzewodnikami, elektroniką, pomieszczeniami czystymi i systemy przetwarzania o wysokiej czystości. Struktura drenażowa pomaga zmniejszyć gromadzenie się cieczy wokół rowka montażowego, podczas gdy higieniczna struktura połączeń umożliwia łatwą w czyszczeniu i stabilną instalację.
Sterylny kołnierz zbiornika AVM ze stali nierdzewnej zapewnia higieniczne połączenie pomiędzy zbiornikiem a zamontowanym zbiornikiem sprzęt procesowy. Może być stosowany do czujników temperatury, czujników poziomu, zaworów do pobierania próbek, sprzętu zaciskowego TC i inne kompatybilne instrumenty sanitarne. W zależności od konstrukcji zbiornika kołnierz może być umieszczony na górze zbiornika, dno lub ściana boczna.
Produkt wykonany jest ze stali nierdzewnej SUS316, zapewniającej odporność na korozję i stabilność mechaniczną środowiska narażone na wilgoć, procedury czyszczenia i płyny procesowe. Konstrukcja ze stali nierdzewnej jest nadaje się do zastosowań, w których ważna jest czystość sprzętu i czystość procesu.
Kołnierz zawiera otwór spustowy w rowku montażowym, który pomaga usunąć kondensację, resztki cieczy i zanieczyszczeń z obszaru styku. Ta struktura pomaga zmniejszyć gromadzenie się cieczy, utrzymać czystość obszaru montażowego, i zmniejszają ryzyko korozji spowodowanej wilgocią podczas pracy.
Powierzchnie przyłączeniowe przeznaczone są do urządzeń procesów sanitarnych, o gładkiej strukturze, mającej na celu zmniejszenie powierzchni gdzie mogą gromadzić się zanieczyszczenia. Stała odległość od powierzchni została zaprojektowana tak, aby pozostawała zbliżona do odpowiedniej odległość powierzchni styku, pomagając zapewnić stabilne połączenie pomiędzy kołnierzem a kompatybilnym sprzętem.
Sterylny kołnierz zbiornika AVM ze stali nierdzewnej jest przeznaczony do systemów wykorzystujących CIP (Clean-in-Place) i SIP Procedury (sterylizacji na miejscu). Konstrukcja ze stali nierdzewnej i higieniczna konstrukcja umożliwiają jego wbudowanie do urządzeń procesowych, w których czyszczenie i sterylizacja stanowią część rutynowej produkcji.
Należy ocenić rzeczywistą temperaturę, ciśnienie, stężenie substancji chemicznych i czas trwania sterylizacji CIP/SIP zgodnie z kompletnym zainstalowanym systemem i podłączonymi komponentami.
Złącze sterylnego interfejsu NA/zacisku TC zapewnia praktyczny interfejs montażowy dla kompatybilnych urządzeń sanitarnych sprzęt. Złącze zaciskowe umożliwia sprawną instalację i demontaż komponentów procesu w celu kontroli, kalibracji, wymiany lub konserwacji.
Kołnierz może być używany do montażu czujników, sprzętu do pobierania próbek i elementów procesów sanitarnych na zbiornikach napojów, składników żywności i przetwarzania płynnej żywności.
Nadaje się do higienicznych zbiorników i naczyń procesowych używanych do mleka, składników mlecznych i innego płynnego nabiału produkty, w których wymagane są przyłącza zbiorników nadające się do czyszczenia.
Kołnierz można zintegrować ze zbiornikami i naczyniami sanitarnymi w celu monitorowania procesów i pobierania próbek, gdzie: ważna jest kontrola zanieczyszczeń i możliwość czyszczenia.
Nadaje się do urządzeń procesowych o wysokiej czystości wymagających konstrukcji ze stali nierdzewnej i kontrolowanego połączenia interfejsy.
Produkt może być stosowany jako interfejs montażowy dla kompatybilnych przyrządów sanitarnych i wyposażenia zbiorników w instalacjach kontrolowanych środowiska produkcyjne.

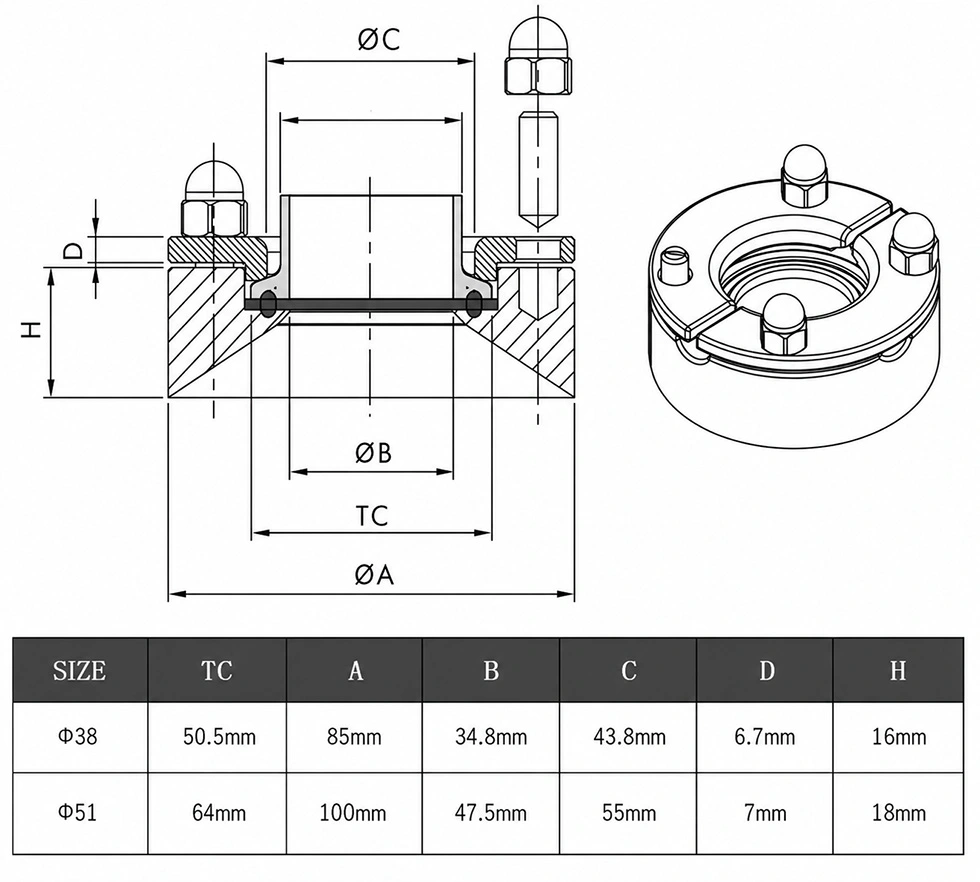

| Przedmiot | Specyfikacja |
| Tworzywo | Stal nierdzewna SUS316 |
| Interfejs | NA Sterylny interfejs / połączenie zacisku TC |
| Typ połączenia | Higieniczne przyłącze do montażu zbiornika |
| Pozycja montażowa | Góra zbiornika / Dół zbiornika / Ściana boczna zbiornika |
| Aplikacja | Instalacja czujnika, instalacja zaworu próbkującego, podłączenie wyposażenia zbiornika |
| Czyszczenie | Kompatybilny z CIP/SIP |
| Drenaż | Wbudowany otwór spustowy |
W przypadku odpowiednich projektów przetwarzania sanitarnego konfigurację produktu można określić zgodnie z 3-A Sanitary Wymagania norm. Kupujący powinni potwierdzić wymagany zakres certyfikacji 3-A oraz dokumentację wg rzeczywistego zastosowania i zamówionej konfiguracji.
Odpowiednie dla sprzętu higienicznego stosowanego w przemyśle spożywczym, mleczarskim, farmaceutycznym i innych czystych środowiskach przetwórstwa konfigurację można ocenić pod kątem wymagań higienicznych projektu EHEDG. Obowiązujący certyfikat powinien być potwierdzone dla konkretnej konfiguracji produktu.
Materiały i elementy uszczelniające można określić zgodnie z obowiązującymi wymaganiami FDA, co pomaga spełnić te wymagania wymagania dotyczące kontaktu materiałów w zastosowaniach związanych z obróbką sanitarną. Należy potwierdzić dokładną dokumentację FDA według wybranego materiału i konfiguracji.
Przy wyborze kołnierza zbiornika kompatybilność połączeń jest ważniejsza niż sam wybór rozmiaru nominalnego. Kupujący powinien potwierdzić pozycję instalacji zbiornika, specyfikację interfejsu NA, rozmiar połączenia zacisku TC, podłączone model czujnika lub zaworu do pobierania próbek, gatunek stali nierdzewnej, wymagania dotyczące uszczelnień, warunki CIP/SIP i wymagane dokumentację certyfikacyjną przed złożeniem zamówienia.
Dostarczenie rysunku zbiornika lub specyfikacji podłączonego sprzętu może pomóc firmie AVM w wyborze odpowiedniego kołnierza konfiguracja.
Typową strukturą instalacji jest zbiornik sanitarny → kołnierz zbiornika → połączenie zaciskowe TC → czujnik lub zawór próbkujący. Taki układ zapewnia wydzielony punkt montażowy, umożliwiając jednocześnie demontaż podłączonego komponentu kontrolę, czyszczenie, kalibrację lub wymianę.
Stosowany jest głównie do instalowania czujników temperatury, czujników poziomu, zaworów do pobierania próbek i kompatybilnych urządzeń sanitarnych TC wyposażenie zbiorników i statków procesowych.
Można go skonfigurować do montażu na górnej, dolnej lub bocznej ścianie zbiornika sanitarnego, w zależności od zbiornika wymagania dotyczące konstrukcji i wyposażenia procesowego.
Standardowym materiałem jest stal nierdzewna SUS316. Jeśli jest określony gatunek stali nierdzewnej lub dokumentacja materiałowa wymagane, kupujący powinni to potwierdzić, prosząc o wycenę.
Tak. Kołnierz przeznaczony jest do systemów wykorzystujących procesy czyszczenia lub sterylizacji CIP i SIP. Rzeczywiste działanie Parametry należy oceniać w odniesieniu do całego systemu.
Produkt można skonfigurować i udokumentować zgodnie z obowiązującymi przepisami sanitarnymi 3-A, EHEDG i FDA wymagania. Dokumentacja certyfikacji i zgodności zależy od konkretnego materiału, elementów uszczelniających i produktu konfiguracji i zastosowania, dlatego kupujący powinni potwierdzić wymaganą dokumentację przed złożeniem zamówienia.
Wbudowany otwór spustowy pomaga usunąć kondensację, resztki cieczy i zanieczyszczenia z rowka montażowego, redukując zatrzymywanie cieczy wokół obszaru połączenia.
W produkcie zastosowano sterylny interfejs NA ze złączem zaciskowym TC do kompatybilnego wyposażenia zbiorników sanitarnych.
Nasz standardowy czas realizacji produkcji wynosi 7–10 dni. Rzeczywisty czas dostawy zależy od ilości zamówienia, produktu konfiguracji i dostępności materiałów. W przypadku pilnych potrzeb należy skontaktować się z firmą AVM w celu potwierdzenia dostępności produkcji harmonogram.
Akceptujemy depozyt w wysokości 30%, pozostałe 70% płatne przed wysyłką za pośrednictwem T/T lub akredytywy. Zamówienia o małej wartości powinny być zapłacona w całości przed produkcją.
Produkt jest bezpiecznie zapakowany w papierowe i drewniane pudełka, co zmniejsza ryzyko uszkodzenia w transporcie.
