Higieniczna złączka rurowa SMS

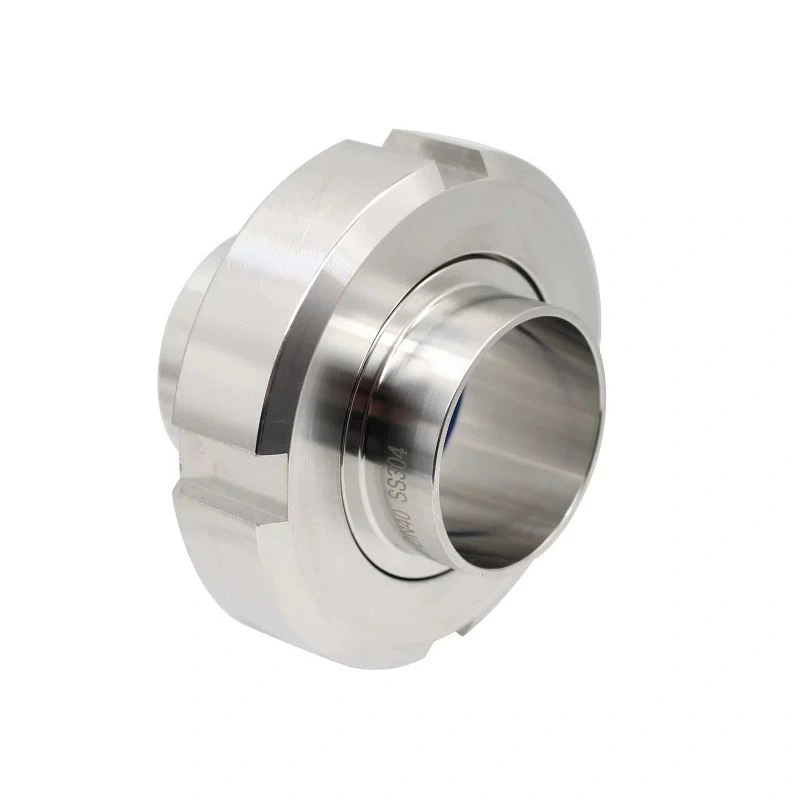

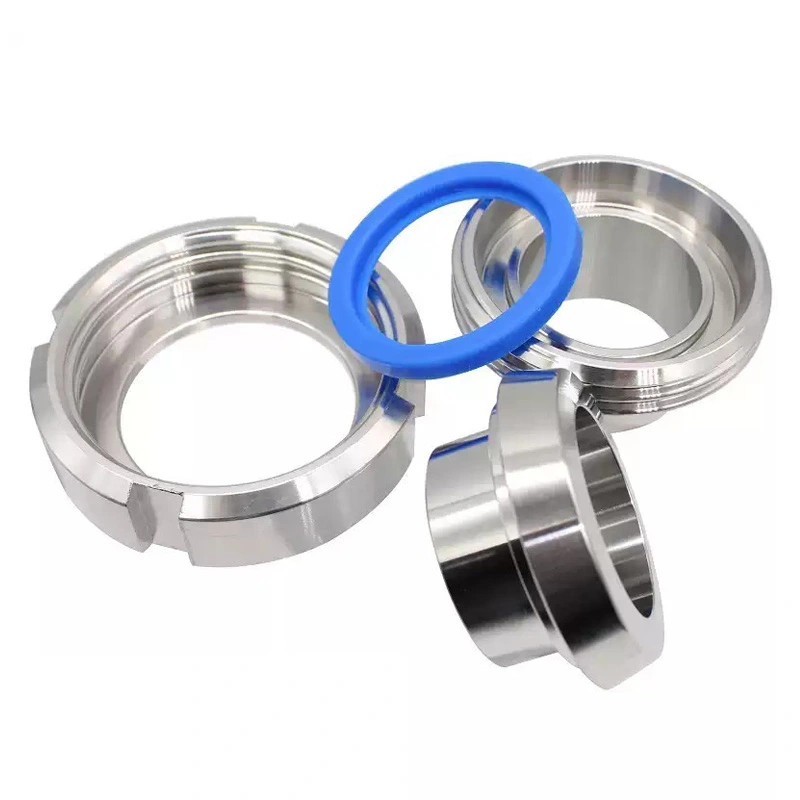

Higieniczna złączka rurowa SMS jest produkowana ze stali nierdzewnej SUS304 / 1.4301 lub SUS316L / 1.4404 i zaprojektowane zgodnie z wymogami złącza higienicznego SMS 1145. Pomagają w tym precyzyjnie obrobione powierzchnie łączące i uszczelniające utrzymują niezawodne połączenie, a gładka powierzchnia wewnętrzna zmniejsza zatrzymywanie produktu w linii technologicznej.

AVM SMS Union Pipefitting nadaje się do zastosowań w przemyśle mleczarskim, spożywczym i napojów, browarniczym, farmaceutycznym, biotechnologicznym, kosmetycznym, oraz inne higieniczne systemy przetwarzania cieczy, szczególnie tam, gdzie istnieje możliwość czyszczenia i wygodna konserwacja rurociągów są ważne.

Struktura połączenia i materiał

1. Norma higieniczna SMS 1145

Złączka została zaprojektowana zgodnie z wymaganiami SMS 1145 dotyczącymi połączeń rurociągów sanitarnych. Standaryzowana struktura pomaga zapewnić kompatybilność z odpowiednimi komponentami sanitarnymi SMS i umożliwia inżynierom budowanie serwisowalnych elementów systemy rurociągów procesowych.

Format złączki jest szczególnie przydatny w przypadku rurociągów, które wymagają okresowego otwierania w celu wymiany sprzętu, inspekcja, czyszczenie lub modyfikacja linii technologicznej.

2. Opcje ze stali nierdzewnej

AVM oferuje opcje materiałowe SUS304 / 1.4301 i SUS316L / 1.4404.

SUS304 nadaje się do ogólnych zastosowań w przetwórstwie sanitarnym, gdzie wystarczająca jest standardowa odporność na korozję. SUS316L zapewnia wyższą odporność na korozję i jest powszechnie wybierany do zastosowań w przemyśle farmaceutycznym, biotechnologicznym, mleczarskim i bardziej wymagające środowiska procesowe.

Wybór materiału powinien uwzględniać medium procesowe, środki czyszczące, temperaturę roboczą i zastosowanie wymagania branżowe.

3. Konfiguracje połączeń unijnych

Różne warunki montażu wymagają różnych sposobów podłączenia. Może to być łącznik rurowy AVM SMS Union dostarczane w konfiguracjach z gwintem, złączem spawanym i złączem męskim/żeńskim.

Pozwala to kupującym wybrać strukturę połączenia zgodnie z istniejącą instalacją rurową, interfejsem sprzętu, sposób instalacji i wymagania dotyczące konserwacji.

Uszczelnienie i powierzchnia wewnętrzna

Uszczelnienie styku jest jednym z najważniejszych czynników branych pod uwagę przy wyborze unii sanitarnej. Korzystają z nich związki zawodowe AVM SMS precyzyjnie obrobione powierzchnie uszczelniające i kompatybilne materiały uszczelniające do zastosowań sanitarnych, które pomagają zmniejszyć wycieki w normalnych warunkach operacja.

Dostępne materiały uszczelniające obejmują EPDM, FKM, PTFE i silikon, co pozwala na wybór konfiguracji uszczelnienia w zależności od medium procesowego i warunków pracy.

Standardowe wykończenie powierzchni to Ra ≤ 0,8 μm. Gładka powierzchnia wewnętrzna pomaga zmniejszyć obszary, w których mogą występować płyny procesowe pozostaje i wspomaga procedury czyszczenia w higienicznych instalacjach rurowych.

Najważniejsze informacje techniczne

Montaż i konserwacja

1. Szybki demontaż rurociągu

Konstrukcja złącza pozwala na rozdzielenie łączonych elementów bez konieczności przecinania rurociągu. Jest to przydatne, gdy pompy, zawory, przyrządy, zbiorniki lub inny sprzęt procesowy wymagają przeglądu lub wymiany.

2. Łatwiejsza konserwacja

W fabrykach regularnie konserwujących produkcję, zdejmowane złącze może zmniejszyć ilość pracy dostęp do poszczególnych odcinków systemu rurociągów.

Połączenie należy zamontować stosując odpowiednią uszczelkę i metodę dokręcania. Powinno być nadmierne dokręcenie należy tego unikać, ponieważ może to spowodować uszkodzenie elementów uszczelniających lub wpłynąć na jakość połączenia.

3. Nadaje się do systemów CIP i SIP

Złączkę higieniczną SMS można włączyć do systemów rurociągów sanitarnych za pomocą czyszczenia CIP i SIP procedur, pod warunkiem, że wybrany materiał i uszczelka są zgodne z rzeczywistymi środkami czyszczącymi, temperaturą, ciśnienie i warunki sterylizacji.

Względy dotyczące projektu higienicznego

Połączenia sanitarne muszą zapewniać coś więcej niż tylko połączenie mechaniczne. Ich wewnętrzna geometria, struktura uszczelniająca, wykończenie powierzchni i dobór materiału wpływają na czyszczenie i kontrolę zanieczyszczeń.

Złączka rurowa AVM Hygienic SMS wykorzystuje gładką wewnętrzną ścieżkę przepływu i konstrukcję ze stali nierdzewnej w celu ograniczenia przepływu zachowanie produktu i wspieranie higienicznego przetwarzania.

W przypadku projektów farmaceutycznych, biotechnologicznych, spożywczych i mleczarskich kupujący powinni ocenić kompletny zespół rurociągów, w tym rur, złączek, uszczelek, zaworów, jakości spawania i procedur czyszczenia, zamiast oceniać Związek niezależnie.

Aplikacje

Przetwórstwo nabiału

Złączki SMS nadają się do linii technologicznych mleczarskich używanych do mleka, śmietanki, jogurtu i innych płynnych produktów mlecznych. The zdejmowana konstrukcja łącząca jest przydatna w przypadku sprzętu wymagającego regularnej kontroli i czyszczenia.

Jedzenie i napoje

Złącze może być stosowane w produkcji napojów, przetwórstwie płynnej żywności, transporcie składników i obiektach sanitarnych rurociągów, w których wymagane jest połączenie nadające się do czyszczenia.

Systemy piwowarskie

W sprzęcie browarniczym złącza mogą łączyć zbiorniki, pompy, zawory i rurociągi technologiczne, jednocześnie zezwalając na wybrane elementy, które należy zdemontować w celu konserwacji.

Farmaceutyka i Biotechnologia

Konstrukcja SUS316L i kompatybilne materiały uszczelniające sprawiają, że złączka nadaje się do stosowania w czystych rurociągach procesowych obiekty farmaceutyczne i biotechnologiczne. Ostateczne wymagania dotyczące materiału i powierzchni należy dobrać według specyfikację konkretnego procesu.

Przetwarzanie kosmetyczne i chemiczne

Złącze może być stosowane w liniach do przetwarzania cieczy sanitarnych do kosmetyków i odpowiednich produktów chemicznych, gdzie wymagana jest odporność na korozję, łatwość czyszczenia i łatwe w utrzymaniu połączenia.

Wybór materiału uszczelnienia

Rzeczywisty materiał uszczelnienia należy sprawdzić w odniesieniu do medium procesowego i warunków pracy przed złożeniem zamówienia.

Przewodnik po wyborze Unii SMS

1. Wybierz właściwy rozmiar

Dostępny zakres to DN10–DN100. Rozmiar złącza powinien odpowiadać istniejącemu połączeniu rury lub sprzętu zamiast być wybierany wyłącznie na podstawie oczekiwanego natężenia przepływu.

2. Wybierz gatunek stali nierdzewnej

SUS304 nadaje się do wielu ogólnych zastosowań sanitarnych, podczas gdy SUS316L jest zwykle preferowany w przypadku wyższej korozji odporność i bardziej wymagające warunki higieniczne procesu.

3. Potwierdź typ połączenia

Konfiguracje gwintowane, spawane i męskie/żeńskie spełniają różne wymagania instalacyjne. Kupujący powinni sprawdzić istniejący interfejs rurociągu przed wybraniem złączki.

4. Potwierdź Pieczęć

EPDM, FKM, PTFE i silikon mają różne właściwości odporności chemicznej i temperaturowej. Uszczelka powinna być wybierane na podstawie rzeczywistego procesu i warunków czyszczenia.

Dostawa i wsparcie techniczne AVM

AVM dostarcza higieniczną złączkę rurową SMS w różnych rozmiarach, gatunkach stali nierdzewnej i konfiguracjach połączeń, i materiały uszczelniające do projektów higienicznych rurociągów procesowych.

Prosząc o wycenę, kupujący mogą podać rozmiar DN, gatunek materiału, typ połączenia, materiał uszczelnienia, ilość, wykończenie powierzchni i zastosowanie.

W przypadku projektów mleczarskich, spożywczych, napojów, farmaceutycznych, biotechnologicznych, kosmetycznych i innych projektów związanych z czystymi procesami, AVM może potwierdzić odpowiednią konfigurację i dostępną dokumentację techniczną zgodnie z konkretnymi wymaganiami zamówienia.

Często zadawane pytania

1. Jakim standardem kieruje się Związek SMS AVM?

Produkt został zaprojektowany zgodnie z wymogami unii higienicznej SMS 1145 i jest przeznaczony do kompatybilnych instalacji sanitarnych systemy rurociągów procesowych.

2. Jakie materiały są dostępne?

Standardowe opcje materiałowe to SUS304 / 1.4301 i SUS316L / 1.4404. Należy wybrać odpowiednią klasę zgodnie z medium procesowym i wymaganiami korozyjnymi.

3. Jakie rozmiary są dostępne?

Standardowy zakres rozmiarów to DN10 do DN100. Wymagany rozmiar należy dopasować do istniejącej rury sanitarnej i podłączenie sprzętu.

4. Jakie materiały uszczelniające można dostarczyć?

Dostępne opcje obejmują EPDM, FKM, PTFE i silikon. Właściwy materiał zależy od medium procesowego, temperatura, ciśnienie, środki czyszczące i warunki sterylizacji.

5. Czy SMS Union nadaje się do CIP i SIP?

Tak. Złączkę można włączyć do instalacji sanitarnych kompatybilnych z CIP/SIP, pod warunkiem odpowiedniego uszczelnienia materiał i kompletny zestaw przyłączeniowy są dostosowane do rzeczywistych warunków czyszczenia i sterylizacji.

6. Jaka jest różnica pomiędzy połączeniem spawanym a połączeniem złączem?

Połączenie spawane tworzy trwałe połączenie rurowe, natomiast złączka zapewnia połączenie rozłączne. Związki SMS są szczególnie przydatne, gdy urządzenia lub odcinki rurociągów wymagają regularnej kontroli, wymiany lub demontażu.

7. Czy SUS316L jest niezbędny do zastosowań farmaceutycznych?

Nie każde zastosowanie farmaceutyczne wymaga tej samej konfiguracji materiału. Jednak powszechnie wybiera się SUS316L dla wymagających, higienicznych i wrażliwych na korozję środowisk procesowych. Należy określić ostateczną klasę materiału zgodnie ze specyfikacją procesu.

8. Jakie wykończenie powierzchni jest dostępne?

Standardowe wykończenie powierzchni to Ra ≤ 0,8 μm. Jeśli projekt wymaga innej specyfikacji powierzchni, powinno to być potwierdzone w AVM przed rozpoczęciem produkcji.

9. Jaki jest czas realizacji produkcji?

Standardowy czas realizacji produkcji wynosi 7–10 dni. Rzeczywisty harmonogram zależy od ilości zamówienia, dostępności materiałów, specyfikacje produktów i wymagania dotyczące dostosowywania. Pilne zamówienia należy potwierdzić z AVM przed złożeniem zamówienia.

10. Jakie są warunki płatności?

Standardowe warunki to 30% depozytu i 70% salda przed wysyłką przez T/T lub Akredytywa. Zamówienia o małej wartości należy opłacić w całości przed produkcją.

11. W jaki sposób złącza SMS są pakowane na eksport?

Produkty są bezpiecznie pakowane w pudełka papierowe i drewniane na potrzeby transportu międzynarodowego. Ustalenia dotyczące pakowania można potwierdzić zgodnie z ilością zamówienia i wymaganiami dotyczącymi wysyłki.
