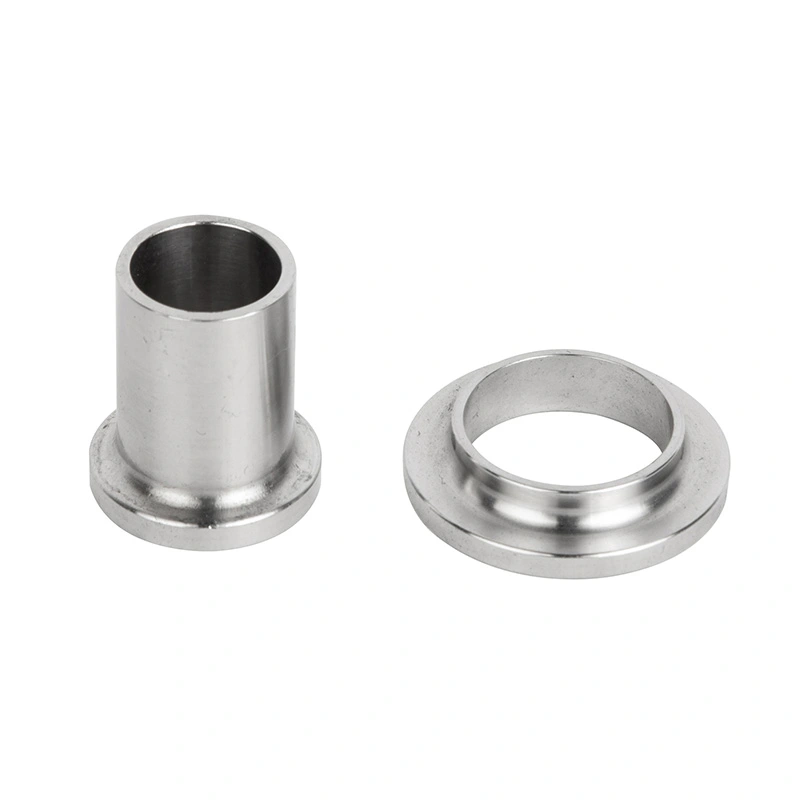

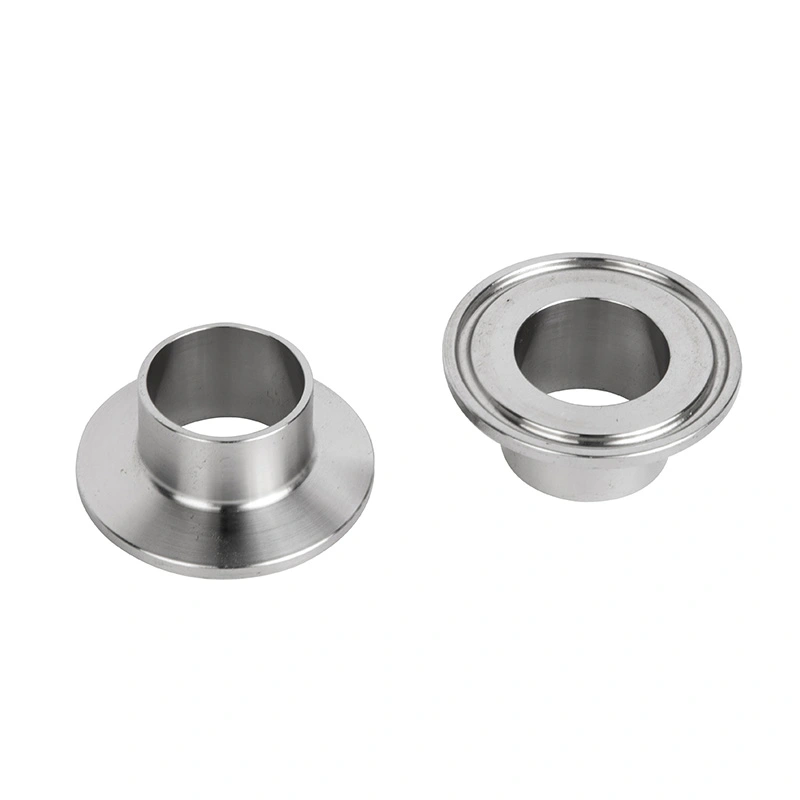

Tuleja higieniczna BS 4825 jest produkowana głównie ze stali nierdzewnej 316L (1.4404) do zastosowań wymagających dobra odporność na korozję, wytrzymałość mechaniczna i właściwości higieniczne. Dostępna jest również opcja ze stali nierdzewnej 304 dostępne do zastosowań, w których wymagania materiałowe są mniej wymagające.
Zaprojektowane zgodnie z normą BS 4825 część 3, tuleja jest dostępna w rozmiarach od 1/2” do 8”. Jest precyzyjnie obrobiony powierzchnia uszczelniająca i gładka powierzchnia wewnętrzna pomagają zmniejszyć zatrzymywanie produktu i wspierają procedury czyszczenia CIP/SIP.
Tuleja AVM spełnia wymagania wymiarowe związane z tulejami higienicznymi BS 4825 część 3. Jest zaprojektowany do stosowania z kompatybilnymi złączami zaciskowymi sanitarnymi, umożliwiającymi podłączenie urządzeń procesowych i odcinków rurociągów i odłączany bez przecinania lub ponownego spawania rury.
Dzięki temu połączenie nadaje się do systemów, w których przeprowadzana jest regularna kontrola, czyszczenie, wymiana podzespołów lub wymagana jest konserwacja sprzętu.
Stal nierdzewna 316L / 1.4404 to standardowy materiał do zastosowań wymagających wyższej odporności na korozję higieniczne wykonanie. Jest powszechnie wybierany do zastosowań farmaceutycznych, biotechnologicznych, mleczarskich, spożywczych i o wysokiej czystości systemy procesowe.
Stal nierdzewna 304 jest dostępna jako alternatywa dla odpowiednich zastosowań, w których medium procesowe i warunki środowiskowe nie wymagają dodatkowej odporności na korozję 316L.
Wybór materiału powinien opierać się na medium procesowym, środkach czyszczących, temperaturze roboczej i zastosowaniu wymagania projektu.
W tulei higienicznej BS 4825 zastosowano sanitarne złącze zaciskowe, które współpracuje z kompatybilną uszczelką i zaciskiem. To konfiguracja pozwala na stosunkowo szybki montaż i demontaż połączenia w porównaniu z połączeniem stałym połączenia spawane.
Aby zapewnić prawidłowe uszczelnienie, należy dobrać tuleję, uszczelkę i obejmę jako kompatybilny zestaw o odpowiednich wymiarach.
Stan powierzchni wewnętrznej okucia sanitarnego bezpośrednio wpływa na trwałość produktu i skuteczność czyszczenia. AVM W tulejce BS 4825 zastosowano gładką powierzchnię wewnętrzną ze standardowym wykończeniem Ra ≤ 0,8 μm.
Gładki otwór zmniejsza obszary, w których mogą gromadzić się media procesowe, i zapewnia bardziej skuteczne czyszczenie i drenaż. Tulejkę można wbudować w systemy rurociągów sanitarnych przy użyciu procedur CIP i SIP, pod warunkiem, że: kompletny zespół i jego elementy uszczelniające nadają się do określonych warunków czyszczenia i sterylizacji.
W przypadku zastosowań o wysokiej czystości kupujący mogą określić wymagane wykończenie powierzchni i dokumentację przed rozpoczęciem produkcji.
Tuleja AVM Hygienic BS 4825 jest przeznaczona do systemów przetwarzania sanitarnego, w których higieniczna konstrukcja, materiał ważna jest kompatybilność, stan powierzchni i możliwość czyszczenia. Konfiguracje produktu można wybrać według zgodnie z wymaganiami związanymi z normami sanitarnymi 3-A, zasadami projektowania higienicznego EHEDG i dopuszczeniem do kontaktu z żywnością FDA wymagania materiałowe.
Obowiązujące wymagania zgodności zależą od gatunku stali nierdzewnej, wykończenia powierzchni, materiału uszczelki i pełna konfiguracja połączenia. AVM może potwierdzić odpowiednią dokumentację dla konkretnego produktu i wymagania projektu.
W przypadku zastosowań w przetwórstwie żywności i nabiału, tuleję można określić zgodnie z obowiązującymi normami sanitarnymi 3-A wymagań, z uwzględnieniem gładkich powierzchni stykających się z produktem, możliwości czyszczenia i higienicznego połączenia projekt.
Tulejkę można wbudować w systemy rurociągów zaprojektowane w szczególności zgodnie z zasadami projektowania higienicznego EHEDG do zastosowań, w których wymagana jest niska retencja produktu, skuteczne czyszczenie i higieniczne warunki procesu.
W przypadku zastosowań związanych z żywnością i napojami obejmujących kontakt z produktem można zastosować odpowiednie konfiguracje materiałów i uszczelnień wybrane zgodnie z obowiązującymi wymaganiami FDA. Specyficzna dokumentacja FDA powinna zostać potwierdzona wg dostarczony materiał i konfiguracja uszczelek.
| Przedmiot | Specyfikacja |
| Produkt | Higieniczna tuleja BS 4825 |
| Standard | BS 4825 Część 3 |
| Materiał standardowy | Stal nierdzewna 316L / 1.4404 |
| Materiał opcjonalny | Stal nierdzewna 304 |
| Zakres rozmiarów | 1/2" – 8" |
| Wykończenie powierzchni | Ra ≤ 0,8 µm |
| Typ połączenia | Okucie zaciskowe |
| Metoda uszczelniania | Kompatybilna uszczelka sanitarna + zacisk |
| Czyszczenie | Kompatybilny z CIP/SIP |
| Wymagania higieniczne | Odpowiednia konfiguracja 3-A / EHEDG / FDA |
| Aplikacja | Systemy rurociągów higienicznych i o wysokiej czystości |
Poniższe wymiary obejmują typowe rozmiary tulejek dostarczanych do zastosowań w instalacjach sanitarnych. Kupujący powinni potwierdzić wymaganą średnicę zewnętrzną rury i wymiary przyłącza przed złożeniem zamówienia.
| OD rury | Długość okucia | Średnica zewnętrzna kołnierza |
| 1/2" (12,7 mm) | 21,5 mm | 25,4 mm |
| 1" (25,4mm) | 21,5 mm | 50,5 mm |
| 2" (50,8mm) | 21,5 mm | 64,0 mm |
| 3" (76,2 mm) | 21,5 mm | 91,0 mm |
| 4" (101,6mm) | 21,5 mm | 119,0 mm |
| 6 cali (152,4 mm) | 28 mm | 167,0 mm |
Tulejkę można stosować w sanitarnych liniach technologicznych do przesyłu cieczy, połączeń urządzeń i procesu czystego systemy. Konfiguracja zacisków umożliwia również demontaż podłączonych komponentów w celu kontroli i konserwacji.
Typowe zastosowania obejmują przetwarzanie napojów, produkcję płynnej żywności, przesyłanie składników i instalacje sanitarne systemy, w których wymagana jest odporność na korozję i możliwość czyszczenia połączeń rurowych.
Okucia ze stali nierdzewnej 316L nadają się do mleka, śmietany, jogurtu i innych systemów przetwarzania produktów mlecznych, gdzie jest to higieniczne podłączenia i częste czyszczenie są częścią normalnej produkcji.
Tuleja higieniczna BS 4825 może być instalowana w sanitarnych urządzeniach do parzenia i napojów, w tym w rurociągach połączenia między zbiornikami, pompami, zaworami i innymi elementami procesu.
W przypadku systemów cieczy o wysokiej czystości gładka powierzchnia wewnętrzna i złącze zacisku sanitarnego ułatwiają czyszczenie układ rurociągów. Należy odpowiednio dobrać materiał końcowy, wykończenie powierzchni, uszczelkę i procedurę czyszczenia do specyfikacji procesu.
Tuleja musi pasować do rzeczywistej średnicy zewnętrznej rury i odpowiednich wymiarów BS 4825. Tylko nominalny rozmiar rury nie należy stosować przy zamawianiu komponentów zamiennych.
316L jest ogólnie preferowany w wymagających zastosowaniach sanitarnych, farmaceutycznych, biotechnologicznych, mleczarskich i wrażliwych na korozję aplikacje. 304 można rozważyć, gdy jego odporność na korozję jest wystarczająca dla środowiska procesowego.
Standardowe wykończenie Ra ≤ 0,8 μm nadaje się do wielu zastosowań sanitarnych. Projekty o większej czystości wymagania mogą określać gładsze wykończenie powierzchni, tam gdzie ma to zastosowanie.
Tuleja sanitarna wymaga kompatybilnej uszczelki i zacisku, aby utworzyć kompletne połączenie. Wymiary i Materiał tych elementów należy sprawdzić łącznie, aby zapewnić prawidłowy montaż i uszczelnienie.
Kupujący powinni podać oczekiwane środki czyszczące, temperaturę, warunki sterylizacji i działanie środowisko przy wyborze tulejek i elementów uszczelniających do systemów CIP/SIP.
AVM dostarcza tuleje sanitarne BS 4825 do projektów rurociągów higienicznych wymagających różnych rozmiarów, gatunków materiałów, wykończenia powierzchni i konfiguracje połączeń.
W celu wyceny i potwierdzenia technicznego kupujący mogą podać średnicę zewnętrzną rury, gatunek materiału, ilość, wykończenie powierzchni, wymagania dotyczące uszczelki i zastosowanie.
W przypadku projektów farmaceutycznych, biotechnologicznych, spożywczych, mleczarskich, napojów i projektów o wysokiej czystości, AVM może potwierdzić, że mają zastosowanie konfiguracja produktu i dostępna dokumentacja techniczna zgodnie z konkretnymi wymaganiami zamówienia.
Tuleja została zaprojektowana zgodnie z wymaganiami normy BS 4825 część 3 dla tulejek higienicznych i jest przeznaczona do kompatybilnych systemy rurociągów sanitarnych z zaciskami.
Standardowym materiałem jest stal nierdzewna 316L / 1.4404. Można również dostarczyć stal nierdzewną 304 aplikacje.
Dostarczony zakres rozmiarów wynosi od 1/2" do 8". Typowe rozmiary to 1/2”, 1”, 2”, 3”, 4” i 6”. Dokładne wymiary powinny przed złożeniem zamówienia należy potwierdzić zgodność z wymaganym standardem rury.
Tak. Tuleja może być stosowana w instalacjach rurociągów sanitarnych w przemyśle farmaceutycznym i biotechnologicznym, gdy wybrany materiał, wykończenie powierzchni, uszczelka i pełna konfiguracja systemu spełniają wymagania higieniczne projektu.
Tulejkę można skonfigurować zgodnie z obowiązującymi wymaganiami 3-A, EHEDG i FDA. Dokładna zgodność i dokumentacja zależą od materiału, wykończenia powierzchni, uszczelki i konkretnej konfiguracji produktu. Kupujący powinni przed złożeniem zamówienia potwierdzić wymaganą dokumentację w firmie AVM.
Standardowe wykończenie powierzchni to Ra ≤ 0,8 μm. Jeśli projekt wymaga innej specyfikacji powierzchni, kupujący powinien to zrobić prosząc o wycenę, podaj wymagane wykończenie.
Tak. Tulejkę można zastosować w systemach rurociągów sanitarnych kompatybilnych z CIP/SIP. Kompletne połączenie zespół, łącznie z uszczelką i zaciskiem, musi być odpowiedni do rzeczywistych warunków czyszczenia i sterylizacji.
Tuleja jest elementem połączenia rurowego. W zależności od projektu można określić kompatybilny zacisk i uszczelkę wymagania. Kupujący powinien potwierdzić, czy potrzebuje indywidualnej tulejki, czy kompletnego zestawu przyłączeniowego.
Stal nierdzewna 316L jest ogólnie zalecana w przypadku wyższej odporności na korozję i wymagających zastosowań higienicznych. Stal nierdzewną 304 można stosować tam, gdzie medium procesowe i środowisko operacyjne są kompatybilne z materiałem właściwości.
