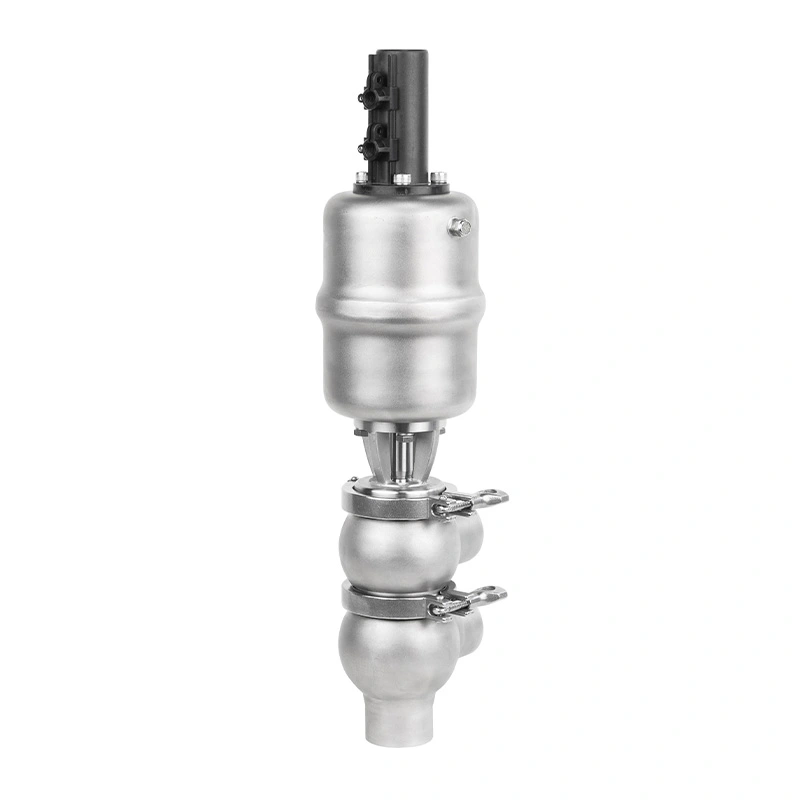

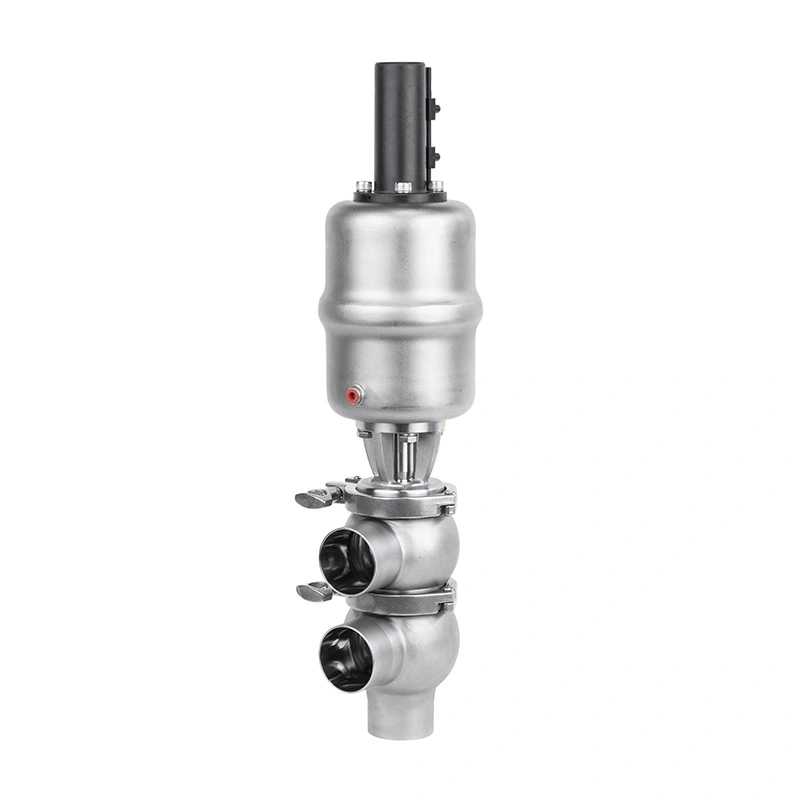

Dzięki kompaktowej konstrukcji z jednym gniazdem, elementom stykającym się z produktem ze stali nierdzewnej 316L, gładkim powierzchniom wewnętrznym i do obsługi ręcznej lub pneumatycznej, jednogniazdowy zawór odcinający AVM stanowi praktyczne rozwiązanie higieniczna izolacja płynów w żywności, napojach, nabiału, browarach, farmacji, biotechnologii, kosmetykach i urządzeniach sanitarnych obróbka chemiczna.
Konstrukcja zgodna z CIP/SIP zmniejsza potrzebę częstego demontażu, a opcje uszczelniania zgodne z wymaganiami FDA i standardy przyłączy sanitarnych pozwalają na integrację zaworu z różnymi systemami przetwarzania higienicznego.
Jednogniazdowy zawór odcinający AVM jest przeznaczony przede wszystkim do otwierania lub zamykania linii technologicznej, zapewniając proste sposób izolowania sprzętu, rurociągów, zbiorników i sekcji przetwórczych.
Jego prosta zasada działania sprawia, że nadaje się do zastosowań, w których ważniejsza jest niezawodna izolacja przepływu niż złożone trasowanie przepływu.
Precyzyjnie obrobione gniazdo zaworu współpracuje z wybraną uszczelką sanitarną, tworząc niezawodne uszczelnienie interfejs. Pomaga to zminimalizować niepożądane wycieki, gdy zawór jest zamknięty, nawet gdy proces ulega zmianom pod ciśnieniem lub temperaturą w określonym zakresie roboczym.
W porównaniu z bardziej złożonymi układami zaworów wielogniazdowych, konstrukcja jednogniazdowa zapewnia zwartą konfigurację który jest łatwiejszy w instalacji i utrzymaniu.
Można go stosować na odgałęzieniach rurociągów, wlotach i wylotach urządzeń, przyłączach zbiorników i innych miejscach, w których występują: wymagana jest niezawodna izolacja.
Wewnętrzna ścieżka przepływu została zaprojektowana tak, aby zminimalizować martwe przestrzenie, w których znajdują się pozostałości produktu, płyn czyszczący lub mikroorganizmy mógłby się kumulować.
Jest to szczególnie ważne w zastosowaniach, gdzie partie produkcyjne są często zmieniane lub gdzie obowiązują rygorystyczne wymagania wymagana jest kontrola higieniczna.
Wykończenie powierzchni wewnętrznej może osiągnąć Ra ≤0,4–0,8 μm, opcjonalnie dostępne jest elektropolerowanie. Gładka powierzchnia pomaga zmniejszyć przyczepność produktu i wspomaga skuteczniejsze czyszczenie podczas cykli CIP.
Korpus zaworu i wewnętrzne elementy mające kontakt z produktem są wykonane ze stali nierdzewnej klasy sanitarnej Stal nierdzewna ASTM 316L / 1.4404 dostępna do wymagających zastosowań higienicznych.
Materiał zapewnia odporność na korozję w przypadku zgodnych mediów procesowych i powtarzalnych środków czyszczących.
Zawór przeznaczony jest do higienicznych instalacji procesowych wymagających standardów sanitarnych 3-A, w miarę dostępności EPDM, Uszczelki silikonowe i FKM wykorzystują materiały zgodne z wymogami FDA.
W przypadku zastosowań farmaceutycznych, spożywczych i napojów kupujący mogą wybrać odpowiednią konfigurację zgodnie z ich wymagania regulacyjne i procesowe.
Usprawniona struktura wewnętrzna umożliwia przepływ płynów czyszczących przez zawór podczas operacji CIP, co pomaga usunąć pozostałości produktu bez konieczności rutynowego demontażu.
Zawór można skonfigurować do powtarzalnych cykli sterylizacji, z odpowiednią temperaturą określoną przez wybrany materiał uszczelnienia i konfiguracja zaworu.
Konstrukcja zaworu umożliwia dostęp do kluczowych elementów ulegających zużyciu w celu kontroli i wymiany. Regularna kontrola uszczelnienia może pomóc w identyfikacji zużycia, zanim wpłynie to na niezawodność procesu.
Pomaga w tym połączenie prostej konstrukcji z jednym gniazdem, wymiennych elementów uszczelniających i łatwo dostępnej konstrukcji skracają czas konserwacji w porównaniu z bardziej skomplikowanymi zespołami zaworów.
Obsługa ręczna stanowi proste rozwiązanie dla rurociągów, w których przełączanie zaworów jest wykonywane przez operatorów i automatyczne sterowanie nie jest wymagane.
Konfiguracja normalnie zamknięta utrzymuje zawór zamknięty, gdy nie jest stosowane sterowanie pneumatyczne, dzięki czemu nadaje się do linie technologiczne, w których preferowana jest pozycja zamknięta jako domyślny stan pracy.
Konfiguracja normalnie otwarta pozwala, aby zawór pozostał otwarty w zdefiniowanych warunkach domyślnych i można ją wybrać zgodnie ze strategią kontroli procesu.
Konfiguracja dwustronnego działania zapewnia pneumatyczne sterowanie zarówno operacjami otwierania, jak i zamykania nadaje się do zautomatyzowanych systemów produkcyjnych wymagających kontrolowanego ruchu zaworów.
Opcjonalne moduły sprzężenia zwrotnego położenia, blaty sterujące, zawory elektromagnetyczne i inteligentne sterowniki umożliwiają zaworowi AVM taką funkcję być podłączone do zautomatyzowanych systemów kontroli procesów.

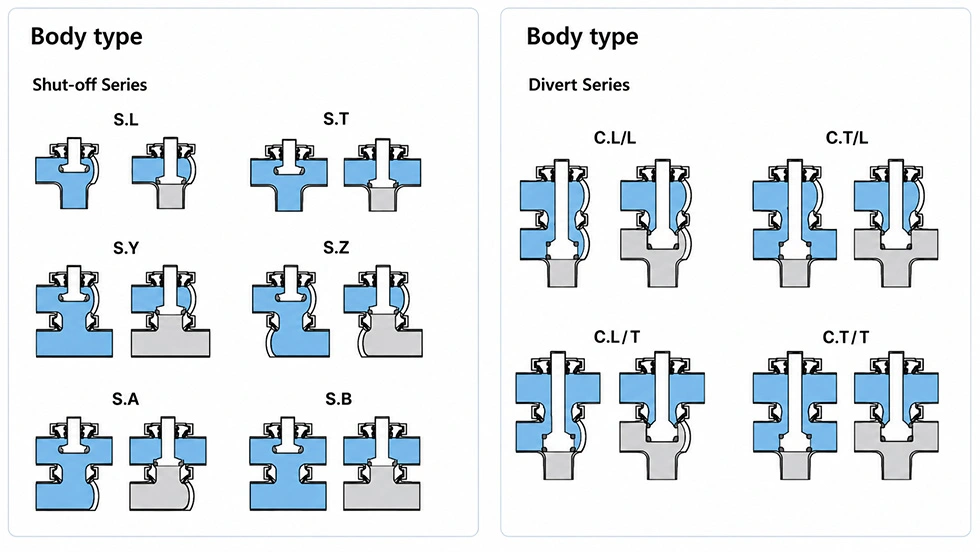

| Parametr | Specyfikacja |
| Produkt | Sanitarny jednogniazdowy zawór odcinający |
| Marka | AVM |
| Typ zaworu | Sanitarny zawór odcinający/higieniczny |

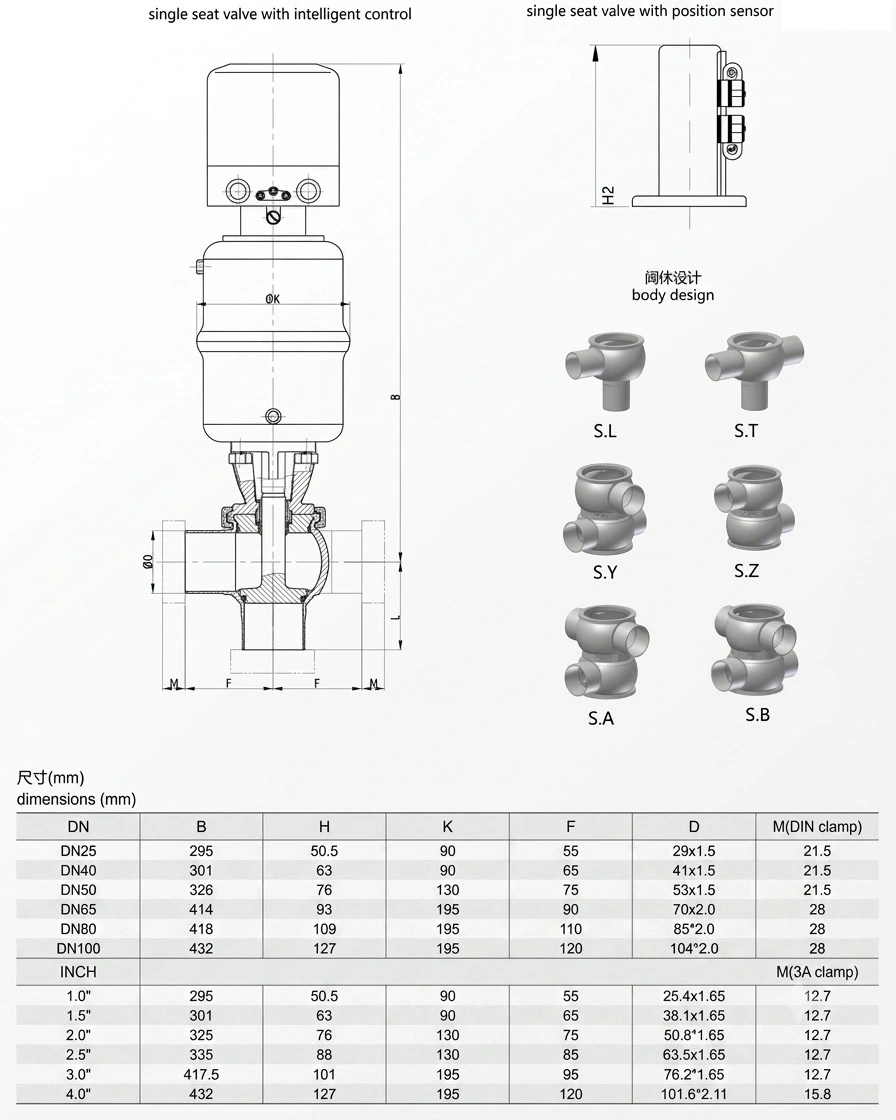

| Dostępne rozmiary | DN10–DN100; specyficzna konfiguracja standardowa DN25–DN100 / 2”–4” |
| Materiał korpusu | Stal nierdzewna AISI 304 / ASTM 316L; 1.4404 |
| Komponenty wewnętrzne | Precyzyjnie obrobiona stal nierdzewna klasy sanitarnej |
| Wykończenie powierzchni wewnętrznej | Ra ≤0,4–0,8 µm |
| Elektropolerowanie | Opcjonalnie, Ra ≤0,4 µm |
| Materiały uszczelniające | EPDM, PTFE, silikon, FKM |
| Zgodność z pieczęcią | Opcje dopuszczone do kontaktu z żywnością, zgodne z wymogami FDA |
| Ciśnienie robocze | Do 10 barów, konfigurowalne; konfiguracja standardowa do 5 barów |
| Temperatura pracy | -10°C do 150°C, w zależności od konfiguracji i materiału uszczelnienia |
| Działanie | Ręczny/pneumatyczny |
| Typy połączeń | Zacisk, spoina, gwint, kołnierz |
| Standardy | SMS, DIN 11851, ASME BPE, RJT, IDF |
| Opcjonalne akcesoria | Jednostka sprzężenia zwrotnego położenia, góra sterująca, zawór elektromagnetyczny, inteligentny sterownik |
Połączenia zaciskowe zapewniają szybki montaż i wygodny demontaż, dzięki czemu nadają się do zastosowań sanitarnych systemów wymagających częstych przeglądów i konserwacji.
Połączenia zgrzewane doczołowo zapewniają trwałe połączenie rurociągu z mniejszą liczbą rozłącznych połączeń i nadają się do systemy higieniczne, w których ważne są płynne przejścia wewnętrzne.
Konfiguracje gwintowane i kołnierzowe można wybrać dla kompatybilnego sprzętu procesowego i układu rurociągów, gdzie obowiązują inne wymagania dotyczące instalacji lub konserwacji.
AVM może skonfigurować zawór zgodnie z powszechnie stosowanymi standardami połączeń sanitarnych, w tym SMS, DIN 11851, ASME BPE, RJT i IDF, pomagając kupującym dopasować zawór do istniejącej instalacji procesowej.
AISI 304 stanowi praktyczną opcję do odpowiednich zastosowań sanitarnych, podczas gdy preferowana jest stal nierdzewna 316L tam, gdzie wymagana jest wyższa odporność na korozję i wymagające warunki kontaktu z produktem.
EPDM nadaje się do wielu zastosowań związanych z obróbką wodną i ogólnymi procesami higienicznymi. Ostateczny wybór powinien być oparty od medium procesowego i warunków czyszczenia.
Silikon można wybrać do zastosowań wymagających odpowiedniej elastyczności i parametrów temperaturowych, z zastrzeżeniem zgodność procesów.
FKM zapewnia odporność na wiele olejów, chemikaliów i zastosowań w wyższych temperaturach. Zgodność z rzeczywistością Przed wyborem należy potwierdzić proces i media czyszczące.
PTFE można stosować tam, gdzie jego odporność chemiczna i właściwości temperaturowe są korzystne dla zamierzonych zastosowań aplikacja.
Materiały ze stali nierdzewnej i odpowiednią dokumentację materiałową można sprawdzić w odniesieniu do określonego zaworu konfiguracja.
Krytyczne wymiary i złącza są sprawdzane w celu zapewnienia zgodności z rurociągami klienta sprzęt.
Próbę ciśnieniową przeprowadza się w celu sprawdzenia integralności mechanicznej zaworu w określonych warunkach testowych.
Przed wysyłką sprawdzany jest system uszczelniający pod kątem wycieków, aby sprawdzić skuteczność odcięcia.
Stan powierzchni wewnętrznych i zewnętrznych sprawdzany jest zgodnie z określonymi wymaganiami dotyczącymi wykończenia.
Konfiguracje ręczne i pneumatyczne są sprawdzane przed dostawą pod kątem prawidłowego otwierania, zamykania i działania siłownika.
Stosowany do izolowania mleka, śmietanki, płynnych produktów mlecznych i kompatybilnych linii czyszczących, gdzie obowiązują ścisłe zasady higieny wymagane jest częste czyszczenie CIP.
Nadaje się do higienicznych linii do produkcji płynnej żywności wymagających niezawodnej izolacji na urządzeniach przetwórczych, zbiornikach i odcinki rurociągów.
Zawór można instalować w systemach przetwarzania napojów, piwa i cieczy w celu izolacji linii produktów i wyposażenia wyłączenie.
Do kompatybilnych zastosowań farmaceutycznych, higienicznego wykończenia powierzchni, budownictwa sanitarnego i CIP/SIP możliwości wspierania kontrolowanych środowisk procesowych.
Kompaktowa konfiguracja z jednym gniazdem może być stosowana do higienicznej izolacji płynów w biotechnologii i laboratorium sprzęt procesowy, w którym ważna jest możliwość czyszczenia i kontrolowany przepływ.
Nadaje się do systemów przetwarzania cieczy kosmetycznych wymagających czystego postępowania z produktem i niezawodnej izolacji rurociągu.
Zawór należy dobrać w zależności od istniejącej średnicy rury, wymaganej przepustowości i standardu przyłącza. AVM konfiguracje są dostępne w szerokim zakresie rozmiarów sanitarnych.
Przed wybraniem korpusu zaworu i konfiguracji uszczelnienia należy sprawdzić rzeczywiste ciśnienie robocze i temperaturę roboczą. Maksymalna stosowana temperatura zależy od wybranych materiałów.
Wybierz EPDM, PTFE, silikon lub FKM w zależności od medium procesowego, środków czyszczących, warunków sterylizacji, i oczekiwaną temperaturę pracy.
Wybierz obsługę ręczną w celu prostego lokalnego oddzielenia lub obsługę pneumatyczną, gdy konieczne jest zintegrowanie zaworu zautomatyzowany system produkcyjny.
Podaj wymagany typ połączenia i standard, taki jak Tri-Clamp, spoina, gwint, kołnierz, DIN 11851, SMS, IDF, RJT, lub ASME BPE.
Konfiguracja jednomiejscowa stanowi praktyczne rozwiązanie, gdy głównym wymaganiem jest niezawodne otwieranie i zamykanie zamiast skomplikowanej separacji mediów lub zmiany kierunku przepływu.
Zminimalizowana konstrukcja martwych nóg, gładkie wykończenie wewnętrzne i kompatybilność z CIP/SIP pomagają zredukować pozostałości produktu i uprościć utrzymanie higieny.
AVM oferuje różnorodne materiały korpusów, opcje uszczelnień, standardy połączeń, metody obsługi i akcesoria do automatyzacji aby dopasować je do różnych środowisk przetwarzania.
Siłowniki pneumatyczne, sprzężenie zwrotne położenia, zawory elektromagnetyczne, blaty sterujące i inteligentne sterowniki umożliwiają to zaworowi zostać włączone do nowoczesnych, zautomatyzowanych systemów przetwarzania.
Stosowany jest głównie do izolowania lub otwierania pojedynczej ścieżki przepływu procesu w higienicznych systemach rurociągów. Typowe zastosowania obejmują izolację sprzętu, połączenia zbiorników, odcinki rurociągów i zamknięcie linii technologicznej.
Jednogniazdowy zawór odcinający jest przeznaczony głównie do bezpośredniego odcięcia przepływu. Zawór mixproof wykorzystuje wiele zaworów gniazda uszczelniające i komora wyciekowa w celu oddzielenia dwóch mediów procesowych i zmniejszenia ryzyka zanieczyszczenia krzyżowego.
Tak. Konstrukcja sanitarna umożliwia czyszczenie CIP i może być skonfigurowana do powtarzanych cykli sterylizacji zgodnie z wybrane materiały zaworu i uszczelnienia.
Stal nierdzewna 316L jest ogólnie preferowana w wymagających higienicznych zastosowaniach mających kontakt z produktem ze względu na jej właściwości odporność na korozję i parametry sanitarne.
Tak. AVM oferuje konfiguracje siłowników pneumatycznych normalnie zamkniętych, normalnie otwartych i dwustronnego działania akcesoria automatyki.
Ogólny określony zakres to DN10–DN100, ze standardowymi konfiguracjami obejmującymi DN25–DN100 i 2”–4”. Dokładny dostępny rozmiar należy potwierdzić w zależności od wybranego przyłącza i konfiguracji zaworu.
Ogólna specyfikacja pozwala na dostosowanie do 10 barów, podczas gdy standardowa konfiguracja ma wartość do 5 pasek. Rzeczywistą wartość ciśnienia należy potwierdzić dla wybranego modelu.
Tak. Dostępne opcje obejmują SMS, DIN 11851, ASME BPE, RJT, IDF, a także zacisk, spawanie, gwintowanie i kołnierz konfiguracje połączeń.
Jeśli Twoja linia produkcyjna potrzebuje kompaktowego, higienicznego i łatwego w utrzymaniu rozwiązania do niezawodnej izolacji rurociągów, AVM Sanitarny jednogniazdowy zawór odcinający zapewnia elastyczną konfigurację dla różnych warunków procesowych.
Wyślij do firmy AVM rozmiar rurociągu, medium procesowe, ciśnienie, temperaturę, wymagania dotyczące uszczelnienia, standard połączenia i instrukcję lub wymagania dotyczące działania pneumatycznego, aby określić odpowiednią konfigurację zaworu dla danego zastosowania.
