W przeciwieństwie do zaworów odcinających, które po prostu zatrzymują przepływ materiału, sanitarny zawór przełączający typu Y firmy AVM do suchego proszku luzem koncentruje się na przełączaniu ścieżek przepływu, kontroli zatrzymywania materiału i wydajności przenoszenia. Jego usprawnione wnętrze przelot pomaga zmniejszyć gromadzenie się proszku i utratę ciśnienia, dzięki czemu nadaje się do zautomatyzowanych zastosowań pneumatycznych i grawitacyjnych systemy transportowe.
Wewnętrzna wtyczka obraca się, aby połączyć wlot z dowolnym wylotem. Umożliwia to operatorom lub zautomatyzowaną kontrolę system umożliwiający wybór różnych dalszych miejsc docelowych zgodnie z sekwencją produkcji.
Korpus w kształcie litery Y zapewnia płynne przejścia między portami, pomagając proszkom przemieszczać się przez zawór bez niepotrzebne turbulencje lub ostre narożniki wewnętrzne.

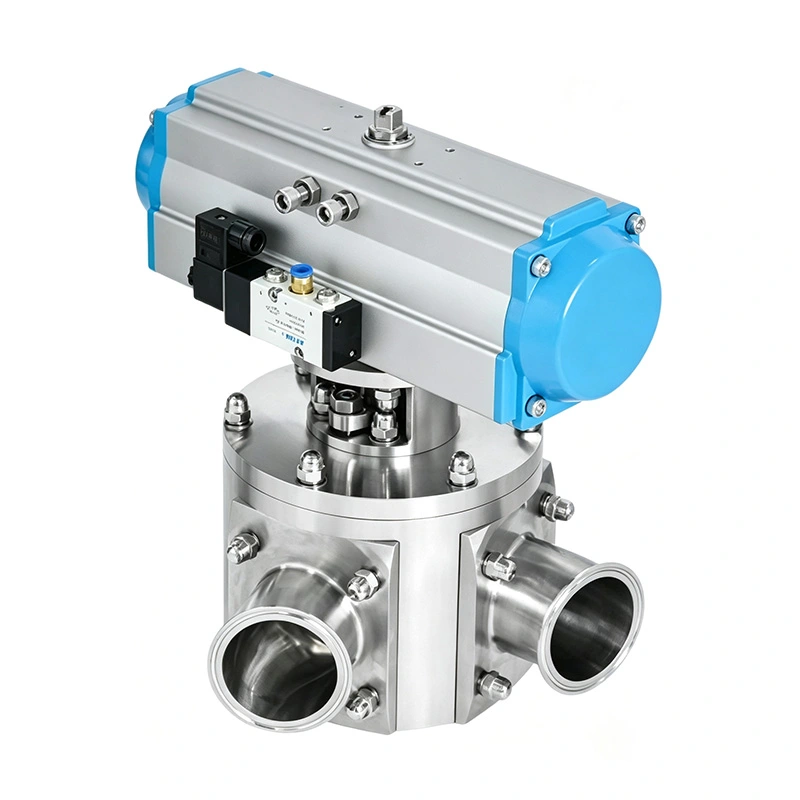

Siłownik pneumatyczny umożliwia szybkie przełączanie pomiędzy trasami transportu i może być podłączony do produkcji opartej na sterownikach PLC systemy. Dzięki temu zawór nadaje się do automatycznego dozowania, transportu wieloliniowego i sterowania według receptury produkcja.
AVM oferuje różne projekty kanałów wewnętrznych w zależności od charakterystyki materiału i wymagań procesu.

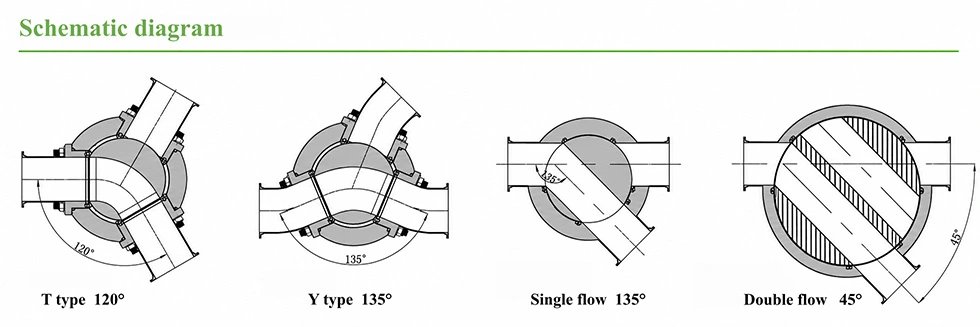

Dostępna z kątem przepływu 120° lub 135°, konfiguracja ta umożliwia komunikację wlotu z dowolnym wylotem lub izolowany. Zakrzywiony kanał wewnętrzny pomaga zminimalizować zatrzymywanie materiału i utratę ciśnienia.
Korek jednokanałowy zapewnia stosunkowo bezpośredni przepływ, dzięki czemu nadaje się do zastosowań wymagających proste przekierowanie materiału i efektywne przenoszenie proszku.
Konstrukcja dwukanałowa przeznaczona jest do materiałów bardziej ściernych. Z mniejszymi kątami przełączania wynoszącymi około 30° lub 45°, wtyczka wymaga ograniczonego obrotu podczas pracy.
W przypadku produktów silnie ściernych, korek można obrócić o 180° podczas konserwacji, aby wykorzystać niezużytą powierzchnię. To pomaga wydłużyć żywotność podzespołów i zmniejszyć częstotliwość wymiany.
Nagromadzenie proszku wewnątrz zaworu przełączającego może powodować zanieczyszczenie krzyżowe, nierównomierny i zwiększony przepływ wymagania dotyczące czyszczenia.
AVM wykorzystuje gładkie przejścia wewnętrzne, aby zminimalizować ostre narożniki, w których mogą gromadzić się suche materiały sypkie. Projekt pomaga utrzymać bardziej spójną ścieżkę transportu, jednocześnie zmniejszając niepotrzebne straty ciśnienia.
Do zastosowań farmaceutycznych i spożywczych stosuje się polerowane powierzchnie mające kontakt z produktem i materiały uszczelniające zgodne z wymaganiami FDA dostępne.
Sanitarny zawór przełączający typu Y do suchego proszku luzem może być wykonany z SS304, SS316L, Titanium TA2 lub Duplex 2205, w zależności od wymagań dotyczących korozji, ścierania i procesu.
W zastosowaniach sanitarnych powierzchnie mające kontakt z produktem mogą osiągać Ra <0,6 μm. Zgodny z FDA PTFE, EPDM, silikon i Dostępne są materiały uszczelniające FKM.
Konfiguracje kompatybilne z CIP/SIP mogą być również dostarczone do zastosowań wymagających uproszczonego czyszczenia i higieny kontrola procesu.
Stosowany do przenoszenia API i HPAPI, ładowania i rozładowywania proszku, systemów przechowywania oraz produkcji tabletek lub kapsułek linie, w których należy automatycznie wybierać różne miejsca docelowe procesu.
Nadaje się do materiałów grafitowych, katodowych i anodowych, gdzie wymagane jest kontrolowane prowadzenie i ochrona proszków o wysokiej wartości ważne.
Stosowany do mleka w proszku, mąki, cukru, dodatków do żywności i składników odżywczych przenoszonych pomiędzy silosami, lejami zasypowymi i sprzęt do przetwarzania.
Konfigurację dwukanałową można wybrać dla specjalnych środków chemicznych i materiałów sypkich o właściwościach ściernych, gdzie występuje zużycie wewnętrzne odporność jest głównym czynnikiem branym pod uwagę.
| Parametr | Specyfikacja |
| Typ zaworu | Zawór przełączający sanitarny typu Y |
| Rozmiar nominalny | 2"–12" (DN50–DN300) |
| Materiał korpusu | SS304, SS316L, TA2, dupleks 2205 |
| Wykończenie powierzchni | Ra <0,6 µm |
| Kąt przepływu | 90°, 120°, 135° |
| Działanie | Siłownik pneumatyczny |
| Ocena ciśnienia | -0,1 MPa do +0,6 MPa |
| Materiał uszczelnienia | Zgodny z FDA PTFE, EPDM, silikon, FKM |
| Typ połączenia | Tri-Clamp, kołnierz, spawanie |
| Czyszczenie | Opcjonalnie kompatybilny z CIP/SIP |
| Standardy połączeń | DIN, SMS, 3A, ISO, BS |
| Namysł | Zawór przełączający typu Y firmy AVM | Standardowy zawór odcinający |
| Główna funkcja | Przekierowuje materiał pomiędzy trasami | Zatrzymuje lub umożliwia przepływ |
| Ścieżki wylotowe | Dwa wyjścia do wyboru | Zwykle jeden |
| Automatyczne przełączanie tras | Tak | Ograniczony |
| Transport proszku | Zoptymalizowany | Zależne od aplikacji |
| Kontrola kierunku przepływu | Dostępny | Nie jest to jego podstawowa funkcja |
| Produkcja wieloliniowa | Odpowiedni | Wymaga dodatkowych zaworów |
| Opcje materiałów ściernych | Dostępny dupleks 2205 / TA2 | Zależy od projektu |
Producent farmaceutyczny musiał przenieść jeden strumień proszku na dwie różne linie technologiczne zgodnie z art partia produkcyjna. Poprzedni układ wymagał wielu zaworów odcinających, co zwiększało liczbę punktów połączeń i operacji czyszczenia.
Firma AVM dostarczyła zawór przełączający typu Y uruchamiany pneumatycznie. Klient zintegrował siłownik z systemem PLC aby miejsce docelowe transportu mogło zostać wybrane automatycznie. W opiniach klientów skupiono się na prostszej trasie przełączanie, mniej operacji ręcznych i bardziej spójne przenoszenie proszku pomiędzy partiami produkcyjnymi.
Procesor materiału akumulatorowego wymagał zaworu przełączającego do kierowania proszku ściernego pomiędzy dwoma magazynami znajdującymi się dalej systemy. Klientowi szczególnie zależało na zużyciu wewnętrznym, ponieważ zawór działał wielokrotnie w warunkach materiału ściernego.
Firma AVM zaleciła konfigurację dwukanałową z opcją materiału odpornego na zużycie. Klient podkreślił odwracalna konstrukcja wtyczki jako praktyczna zaleta w zakresie konserwacji, ponieważ wtyczkę można obracać podczas serwisowania wykorzystać mniej zużytą powierzchnię i wydłużyć żywotność.
Rozwiązania zaworów sanitarnych AVM można skonfigurować z materiałami uszczelniającymi zgodnymi z FDA i wspierającymi je konstrukcjami higienicznymi Produkcja zorientowana na GMP. Odpowiednie konfiguracje mogą być również dostarczane w jakości 3-A, CE i ISO 9001 dokumentacja zgodności.
Przekierowuje materiał z jednego wlotu do dwóch wybranych wylotów, umożliwiając automatyczne przełączanie pomiędzy różnymi trasy transportu lub przetwarzania.
Sanitarny zawór przełączający typu Y do suchego proszku luzem nadaje się do proszków, granulek, peletek i innych sypkich suche materiały sypkie. Dla produktów ściernych dostępne są konfiguracje odporne na zużycie.
Tak. Sterowanie pneumatyczne umożliwia integrację zaworu ze sterownikami PLC i innymi zautomatyzowanymi systemami sterowania procesem.
Stal nierdzewna SS316L jest ogólnie preferowana na elementy mające kontakt z produktem w higienicznych zastosowaniach farmaceutycznych.
Tak. Dostępne są konfiguracje kompatybilne z CIP/SIP, zgodnie z wymaganiami procesowymi i sanitarnymi.
Materiały uszczelniające z PTFE, EPDM, silikonu i FKM zgodne z FDA można wybrać w zależności od produktu i sposobu działania warunki.
