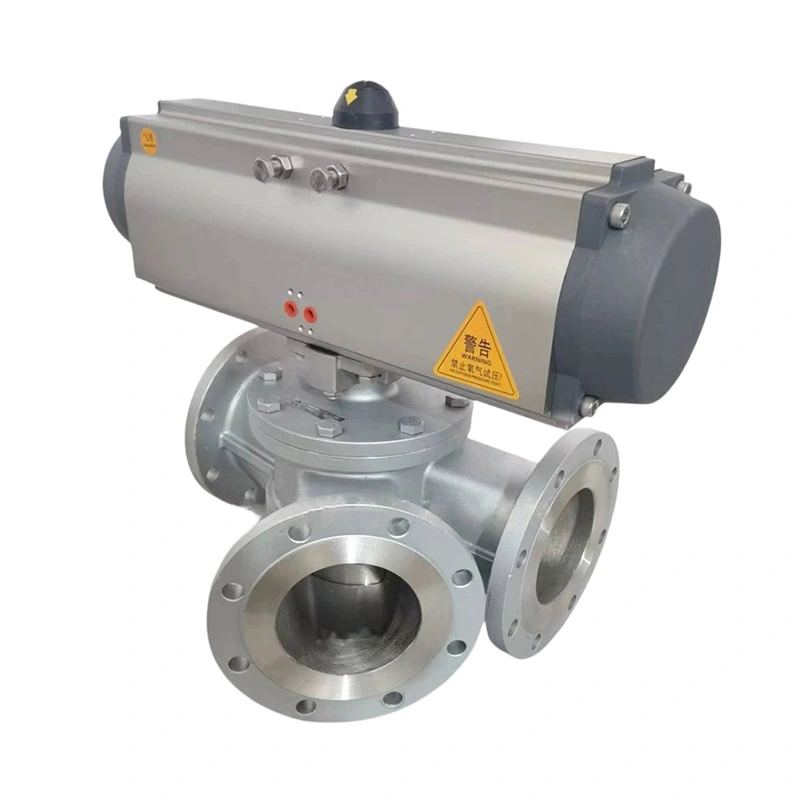

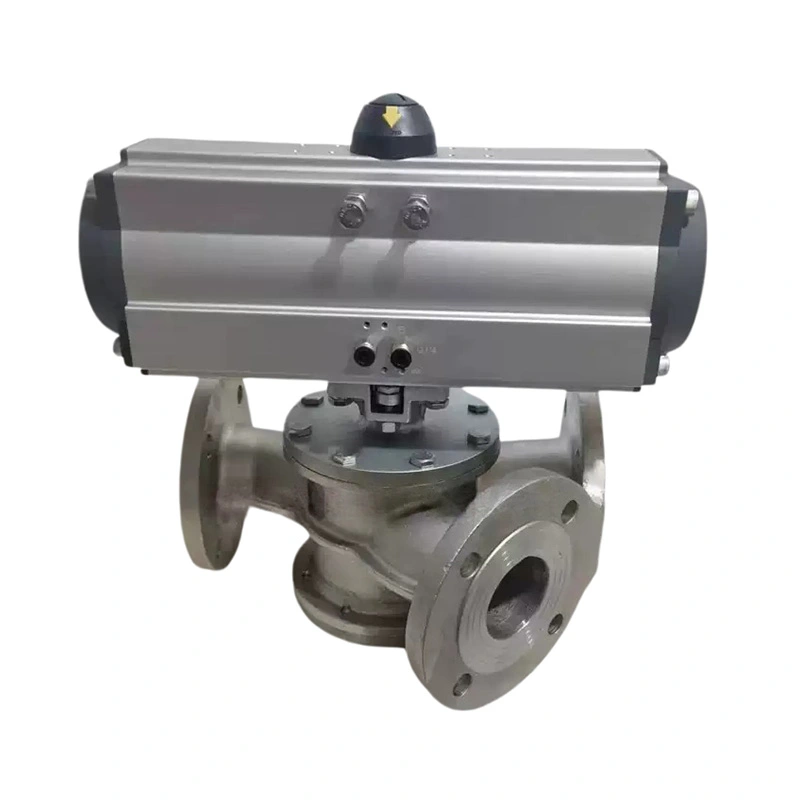

Sanitarny pneumatyczny 3-drogowy zawór przełączający do proszku

Z uruchamianiem pneumatycznym, sprzężeniem zwrotnym położenia i obrotowym mechanizmem przełączającym, pneumatyczny 3-drogowy przełącznik sanitarny Valve For Powder zapewnia szybkie i powtarzalne prowadzenie materiałów dla przemysłu farmaceutycznego, spożywczego, chemicznego, tworzyw sztucznych i akumulatorów i inne systemy przetwarzania materiałów sypkich.

Automatyczne kierowanie materiałów

Jeden wlot i dwa wyloty

Sanitarny pneumatyczny 3-drogowy zawór przełączający do proszku może kierować materiał z jednej linii transportowej do jednej z dwóch dalsze miejsca docelowe. Ta konfiguracja jest przydatna, gdy jedno źródło proszku dostarcza wiele lejów, silosów, miksery lub maszyny do przetwarzania.

Dwa wloty na jeden wylot

Tę samą zasadę można skonfigurować dla zbieżności przepływu, umożliwiając wejście materiału z dwóch różnych źródeł do jednego dolna linia transportowa.

Ta elastyczność zmniejsza potrzebę stosowania wielu pojedynczych zaworów odcinających i upraszcza automatyczne kierowanie materiałem systemy.

Przełączanie pneumatyczne i sprzężenie zwrotne

Siłownik pneumatyczny obraca wewnętrzny element przełączający pomiędzy ustawionymi położeniami zgodnie z sygnałem z system sterowania.

Zawór elektromagnetyczny steruje siłownikiem, a zintegrowane wyłączniki krańcowe potwierdzają aktualne położenie zaworu. The Sygnał zwrotny można podłączyć do systemu PLC lub DCS, dzięki czemu urządzenia transportowe mogą kontynuować pracę dopiero po wymagana ścieżka przepływu została potwierdzona.

Jest to szczególnie przydatne w przypadku automatycznego dozowania i przenoszenia proszku według receptury.

Mechanizmy przełączające

Typ płyty obrotowej

Konstrukcja płyty obrotowej zapewnia prostą strukturę przełączania do typowego transportu proszku i granulatu aplikacje. Jego zwarta konstrukcja pozwala na efektywną integrację z istniejącymi liniami technologicznymi.

Typ cylindra obrotowego

Konfiguracja cylindra obrotowego zapewnia inny układ przepływu wewnętrznego dla zastosowań wymagających specyficznych warunków kąty przełączania lub charakterystyki przepływu materiału.

Obie konfiguracje można dostosować do warunków transportu, właściwości materiału i instalacji wymagania.

Przepływ do przenoszenia proszku

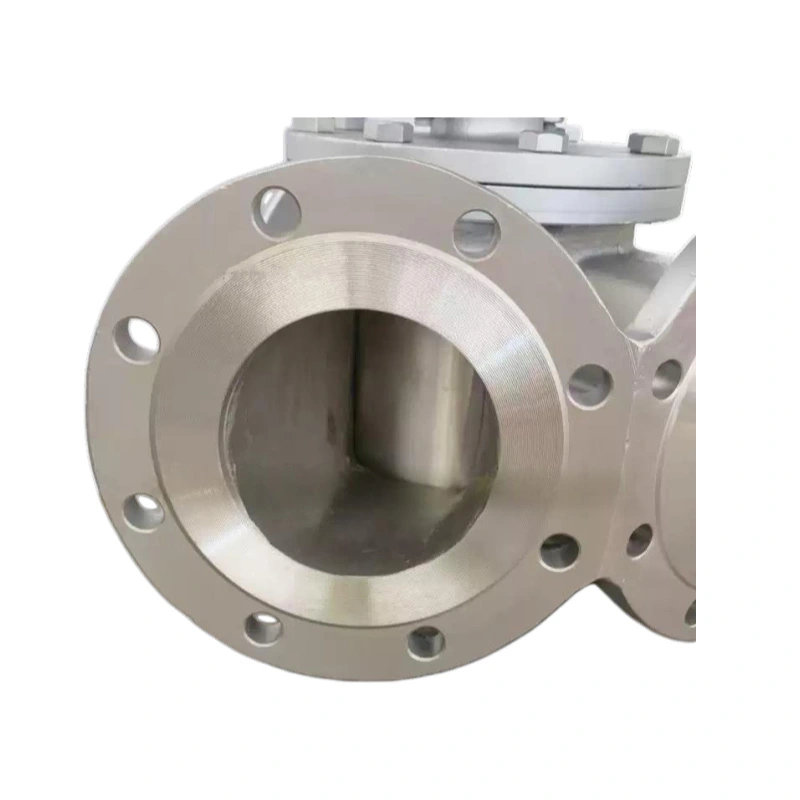

Wewnętrzna ścieżka przepływu została zaprojektowana w celu ograniczenia ostrych przejść i niepotrzebnego oporu podczas przechodzenia materiału zawór.

Pomaga to zmniejszyć:

Strata ciśnienia, wspierająca wydajne przenoszenie pneumatyczne.

Zatrzymanie materiału, redukujące pozostałości proszku wewnątrz zaworu.

Degradacja produktu, pomagająca chronić delikatne granulki i pelety.

Ryzyko zablokowania, szczególnie podczas ciągłego przesyłu materiału.

Do zastosowań sanitarnych powierzchnie wewnętrzne można wykończyć do Ra 0,6 μm (400#).

Przełączanie kątów

Standardowe konfiguracje obejmują kąty przełączania 30° i 45°, ale możliwe są także niestandardowe układy wylotów produkowane w celu dopasowania do konkretnych układów zakładów.

Dlatego pneumatyczny 3-drogowy zawór przełączający do proszku można zainstalować pomiędzy liniami transportowymi, lejami zasypowymi, silosy i sprzęt do przetwarzania bez konieczności wprowadzania większych zmian w całym systemie transportu materiałów.

Obowiązujące materiały sypkie

Zawór przełączający AVM jest przeznaczony do obsługi proszków, granulatów, peletów, płatków i mieszanin proszków i granulatów.

Typowe materiały obejmują proszki farmaceutyczne i API, mąkę, cukier, skrobię, proszki chemiczne, granulaty tworzyw sztucznych, materiały na baterie litowe, minerały, cement i popiół lotny.

Aplikacje

Trasowanie proszku farmaceutycznego

Służy do przenoszenia substancji czynnych, substancji pomocniczych i proszków farmaceutycznych pomiędzy liniami transportowymi, zbiornikami magazynowymi i procesami produkcyjnymi sprzętu, jednocześnie obsługując automatyczny wybór trasy.

Przetwarzanie żywności i nutraceutyków

Nadaje się do mąki, cukru, skrobi, składników odżywczych i innych suchych materiałów sypkich, gdzie wymagana jest higieniczna konstrukcja i kontrolowane trasowanie są wymagane.

Obsługa materiałów baterii litowych

Służy do prowadzenia katody, anody, grafitu i innych materiałów nowej energii pomiędzy różnymi procesami lub magazynowaniem punkty.

Przetwarzanie tworzyw sztucznych i polimerów

Nadaje się do kierowania granulatów tworzyw sztucznych, żywicy i innych materiałów ziarnistych do różnych celów produkcyjnych lub magazynowania systemy.

Transport materiałów chemicznych i sypkich

Stosowane w przemyśle chemicznym, cementowym, górniczym, metalurgicznym i innych gałęziach przemysłu wymagających niezawodnego przełączania suchych materiałów sypkich materiały.

Dane techniczne

Automatyka i konfiguracja

Dla zautomatyzowanych linii produkcyjnych zawór może być wyposażony w siłownik pneumatyczny, zawór elektromagnetyczny, pozycyjny wskaźnik, czujniki zbliżeniowe i integracja sterowania PLC/DCS. W przypadku określonych środowisk firma AVM może również zapewnić wykończenia sanitarne polerowane na wysoki połysk, konfiguracje klasy farmaceutycznej, uszczelnienia pod wysokim ciśnieniem i zabezpieczenia przeciwwybuchowe pakiety siłowników.

Aplikacje klientów

Farmaceutyczny transport proszku do wielu miejsc docelowych

Producent farmaceutyczny potrzebował przenieść jeden strumień proszku pomiędzy dwiema liniami technologicznymi wg różne receptury produkcyjne. Ręczne przełączanie spowodowało dodatkowe zaangażowanie operatora i zwiększyło możliwości wyboru niewłaściwej trasy transportu.

Firma AVM dostarczyła pneumatyczny 3-drogowy zawór przełączający ze sterowaniem elektromagnetycznym i sprzężeniem zwrotnym położenia. Zawór był zintegrowany ze sterownikiem PLC klienta, dzięki czemu trasa transportu może zostać wybrana automatycznie. Opinie klientów były skupione na bardziej spójnym przełączaniu tras, potwierdzaniu położenia zaworu przed transportem i ograniczeniu interwencji ręcznej.

System trasowania materiałów akumulatorowych

Producent materiałów nowej energii potrzebował jednej linii transportowej do zasilania różnych miejsc przechowywania suchej baterii materiały. Klient miał obawy, że pozostałości proszku wewnątrz zaworu przełączającego mogą mieć wpływ na kolejne partie.

Firma AVM skonfigurowała zawór z usprawnionym kanałem wewnętrznym i powierzchnią sanitarną. Po instalacji Klient podkreślił niższą retencję materiału, płynniejsze przełączanie między miejscami docelowymi i łatwiejsze czyszczenie w trakcie zamiana materiału.

Porównanie 3-drogowego zaworu przełączającego

Często zadawane pytania

Do czego służy 3-drogowy zawór przełączający?

Sanitarny pneumatyczny 3-drogowy zawór przełączający do proszku służy do automatycznego przekierowywania materiału pomiędzy różnymi trasy transportowe. Można go skonfigurować jako jeden wlot/dwa wyloty lub dwa wloty/jeden wylot.

Czy poradzi sobie z proszkami farmaceutycznymi?

Tak. Konstrukcje sanitarne SS316L i polerowane powierzchnie mające kontakt z produktem można wybrać do zastosowań farmaceutycznych i innych zastosowania higieniczne.

Czy zaworem można sterować za pomocą sterownika PLC?

Tak. Sterowanie pneumatyczne, sterowanie elektromagnetyczne i sprzężenie zwrotne położenia można zintegrować z systemami PLC/DCS.

Z jakimi materiałami sobie radzi?

Nadaje się do proszków, granulatów, peletek, płatków i mieszanin proszkowo-granulkowych, w tym proszków farmaceutycznych, składniki żywności, granulaty tworzyw sztucznych i materiały akumulatorowe.

Jaka jest różnica między konstrukcją płyty obrotowej a konstrukcją cylindra obrotowego?

Wykorzystują różne wewnętrzne struktury przełączające, aby dopasować je do różnych charakterystyk przepływu, kątów przełączania i wymagania dotyczące transportu materiałów. AVM może zalecić odpowiednią konfigurację w zależności od systemu transportowego.

Czy można dostosować kąt podłączenia i przełączania?

Tak. Standardy kołnierzy, rozmieszczenie wylotów i kąty przełączania można skonfigurować zgodnie z wymaganiami klienta przekazywanie wymagań dotyczących układu i sprzętu.
