Trzyczęściowa konstrukcja zapewnia wygodny dostęp do 3-częściowego motylka ręcznego ze stali nierdzewnej Korpus zaworu i wewnętrzne elementy uszczelniające, przydatne podczas kontroli, czyszczenia, wymiany uszczelek i rutynowych czynności konserwacja. Konstrukcja ze stali nierdzewnej i możliwości podłączenia sanitarnego sprawiają, że zawór nadaje się do czyszczenia środowiska przetwarzania, w których ważna jest higiena i niezawodne działanie.
Zawór jest powszechnie stosowany w farmacji, biotechnologii, żywności i napojach, nabiału, kosmetykach i innych urządzeniach sanitarnych systemy przetwarzania do przenoszenia cieczy, izolacji linii, opróżniania i regulacji przepływu.
Trzyczęściowa konstrukcja umożliwia wygodniejszy dostęp do korpusu zaworu i elementów wewnętrznych konserwacja. W porównaniu z konstrukcjami trudniejszymi do demontażu, ta konfiguracja jest odpowiednia linie technologiczne wymagające regularnej kontroli, czyszczenia lub wymiany elementów uszczelniających.
Ręczna dźwignia blokująca zapewnia bezpośrednią kontrolę nad pozycją zaworu bez konieczności stosowania sprężonego powietrza, okablowanie elektryczne lub pneumatyczny sprzęt sterujący. Operatorzy mogą wybrać opcję całkowicie otwartą, całkowicie zamkniętą lub pośrednią stanowiska zgodnie z wymaganiami procesu.
Zawór jest produkowany z komponentów ze stali nierdzewnej odpowiednich do zastosowań w procesach higienicznych. Gładka wewnętrzna struktura pomaga ograniczyć gromadzenie się mediów i ułatwia czyszczenie w instalacjach sanitarnych.
Ręczny, 3-częściowy zawór motylkowy ze stali nierdzewnej do zastosowań sanitarnych wykorzystuje mechanizm obrotowy ćwierćobrotowy. Obracanie uchwyt obraca tarczę motylkową o około 90°, umożliwiając operatorowi przełączanie pomiędzy trybem otwartym i zamkniętym lub ustawić kanał przepływu w położeniu pośrednim.
AVM zapewnia różne konfiguracje połączeń, aby dostosować się do różnych układów rurociągów, w tym zacisków, spawania, połączenia gwintowe i trzyczęściowe. Można wybrać różne standardy wymiarowe zgodnie z istniejącymi rurociąg procesowy.
Ręczny zawór motylkowy steruje mediami procesowymi poprzez obrót wewnętrznego dysku.
Gdy uchwyt obróci dysk tak, aby zrównał się z rurociągiem, zawór znajduje się w pozycji otwartej i pozwala mediom przejść. W miarę obracania się dysku od kierunku przepływu dostępny obszar przepływu zmniejsza się i przepływ można regulować. Gdy dysk osiągnie pozycję zamkniętą, dociska uszczelkę konstrukcję izolującą rurociąg.
Mechanizm blokujący pomaga utrzymać wybraną pozycję podczas pracy, ograniczając niezamierzone ruchy spowodowane przez wibracje lub normalne warunki procesu.
Wersja ręczna jest szczególnie odpowiednia dla linii technologicznych, w których operatorzy potrzebują bezpośredniego dostępu do zaworu i automatyczne uruchamianie nie jest konieczne.
Uchwyt może być używany do izolacji podczas konserwacji sprzętu, regulacji procesu, czyszczenia, opróżniania lub linii przełączanie. Ponieważ zawór nie wymaga zewnętrznego zasilania pneumatycznego, jego montaż jest porównywalny jest proste i może zmniejszyć liczbę elementów pomocniczych wokół rurociągu.
W przypadku obiektów wyposażonych w wiele pojedynczych zaworów sanitarnych konfigurację ręczną można również zastosować w lokalizacjach, w których: nie jest wymagana częsta zdalna obsługa.
Zawór może być montowany w liniach przesyłu cieczy farmaceutycznych, systemach przygotowania buforu, sprzęcie bioprocesowym, sterylne rurociągi procesowe, systemy płynów o wysokiej czystości i czyste linie użytkowe, w których praca jest higieniczna i niezawodna wymagana jest ręczna izolacja.
Typowe zastosowania obejmują przetwórstwo produktów mlecznych, produkcję mleka i jogurtów, produkcję napojów, przetwarzanie soków, przesył składników żywności, systemy browarnicze i rurociągi do przetwarzania płynnej żywności.
Zawór nadaje się do systemów przenoszenia produktów płynnych i półpłynnych stosowanych do szamponów, balsamów, kremów, kosmetyków składniki i inne produkty do higieny osobistej.
Może być również stosowany w instalacjach wody sanitarnej, systemach czyszczących, płozach procesowych, sprzęcie do przechowywania i przenoszenia inne higieniczne zastosowania rurociągów wymagające ręcznej kontroli przepływu lub odcięcia.

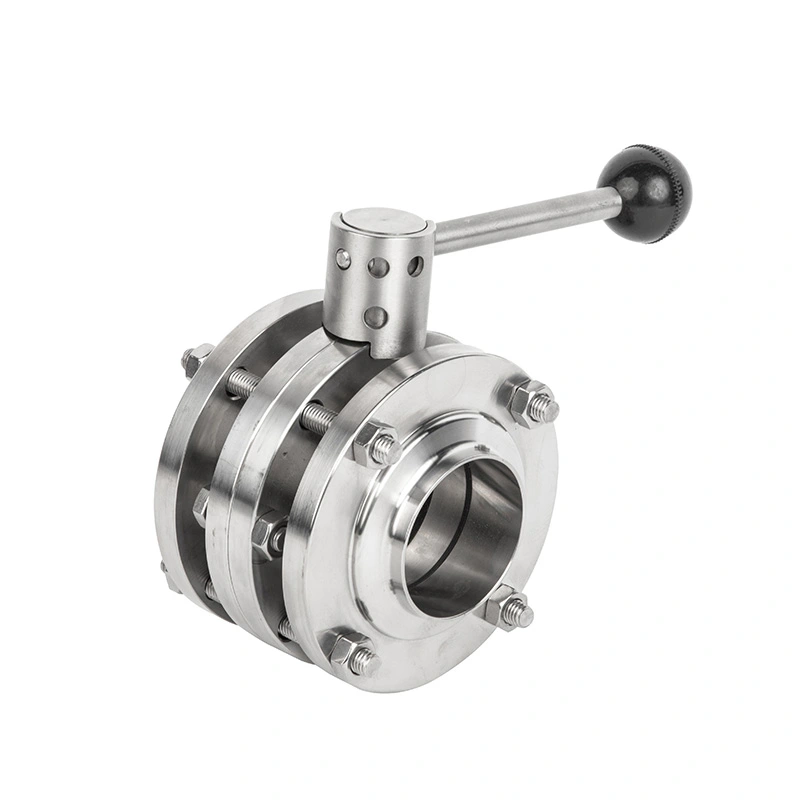

Zawór składa się z trzyczęściowego korpusu ze stali nierdzewnej, dysku motylkowego, wału zaworu, elementów uszczelniających i ręczny uchwyt blokujący. Modułowa konstrukcja korpusu zapewnia dostęp do wewnętrznych elementów zaworu w celu kontroli i konserwacja.
W zależności od projektu rurociągu można wybrać różne konfiguracje połączeń, w tym zaciskowe, spawane, gwintowane i trzyczęściowe przyłącza sanitarne.
| Przedmiot | Specyfikacja |
| Typ produktu | Ręczny 3-częściowy zawór motylkowy ze stali nierdzewnej |
| Struktura zaworu | Trzyczęściowy zawór motylkowy |
| Działanie | Podręcznik |
| Tworzywo | Stal nierdzewna |
| Metoda kontroli | Ręczny uchwyt blokujący |
| Kąt obrotu | 90° |
| Typ połączenia | Zacisk / Spawanie / Gwintowane / Trzyczęściowe |
| Standardy połączeń | DIN/SMS/3-A/ISO |
| Aplikacja | Higieniczne odcięcie i regulacja przepływu cieczy |
| Odpowiednie branże | Farmacja / Biotechnologia / Żywność i napoje / Nabiał / Kosmetyki |

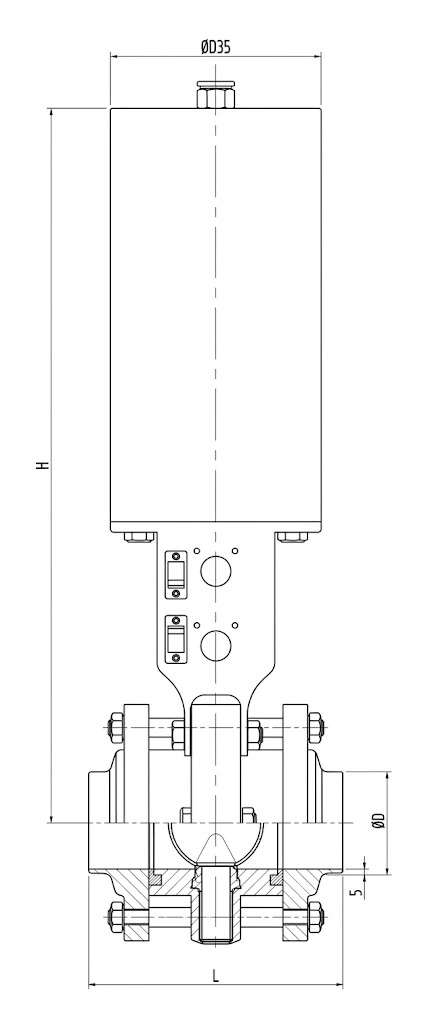

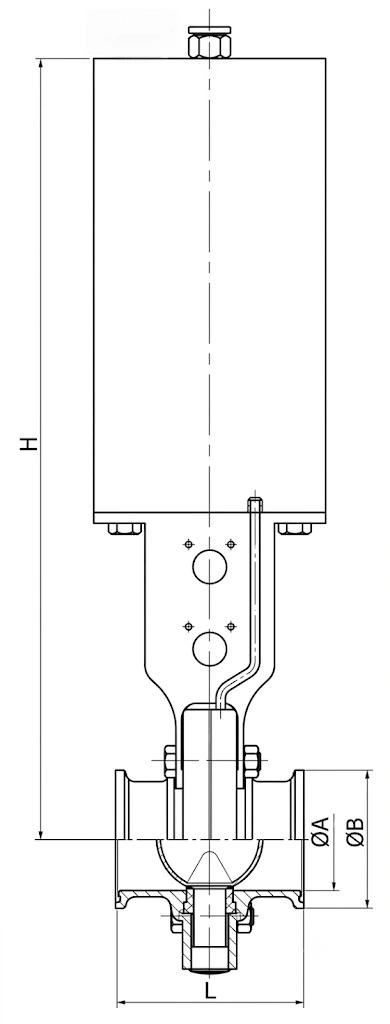

| Rozmiar | A | B | L | H |
| DN20 | 20 | 34 | 66 | 113.5 |
| DN25 | 26 | 50.5 | 66 | 113.5 |
| DN32 | 32 | 50.5 | 66 | 125.5 |
| DN40 | 38 | 50.5 | 68 | 132.5 |
| DN50 | 50 | 64 | 70 | 145 |
| DN65 | 66 | 91 | 72 | 163 |
| DN80 | 81 | 106 | 92 | 190 |
| DN100 | 100 | 119 | 98 | 210 |
| DN125 | 125 | 155 | 106 | 239 |
| DN150 | 150 | 183 | 120 | 288 |
| Rozmiar | A | B | L | H |
| 1" | 22.1 | 50.5 | 66 | 113.5 |
| 1,5" | 34.8 | 50.5 | 68 | 132.5 |
| 2" | 47.5 | 64 | 70 | 145 |
| 2,5" | 60.2 | 77.5 | 72 | 163 |
| 3" | 72.9 | 91 | 80 | 190 |
| 4" | 97.38 | 119 | 94 | 210 |

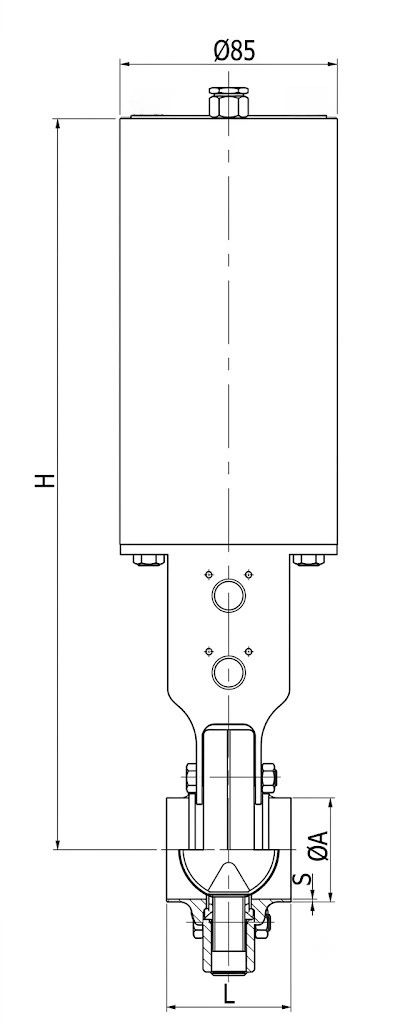

| Rozmiar | A | S | L | H |
| DN20 | 22 | 23 | 1.5 | 44 |
| DN25 | 28 | 29 | 1.5 | 44 |
| DN32 | 34 | 35 | 1.5 | 48 |
| DN40 | 40 | 41 | 1.5 | 48 |
| DN50 | 52 | 53 | 1.5 | 48 |
| DN65 | 70 | 2 | 50 | 163 |
| DN80 | 85 | 2 | 56 | 190 |
| DN100 | 104 | 2 | 60 | 210 |
| DN125 | 129 | 2 | 70 | 239 |
| DN150 | 154 | 2 | 80 | 288 |
| Rozmiar | A | S | L | H |
| 1" | 25.4 | 1.25 | 44 | 113.5 |
| 1,5" | 38.1 | 1.25 | 48 | 132.5 |
| 2" | 50.8 | 1.25 | 48 | 145 |
| 2,5" | 63.5 | 1.5 | 50 | 163 |
| 3" | 76.2 | 1.6 | 56 | 190 |
| 4" | 101.6 | 2 | 60 | 210 |
| Rozmiar | A | B | L | H |
| DN20 | 20 | RD44×1/6" | 66 | 113.5 |
| DN25 | 26 | RD52×1/6" | 66 | 113.5 |
| DN32 | 32 | RD58×1/6" | 66 | 125.5 |
| DN40 | 38 | RD65×1/6" | 68 | 132.5 |
| DN50 | 50 | RD78×1/6" | 70 | 145 |
| DN65 | 66 | RD95×1/6" | 72 | 163 |
| DN80 | 81 | RD110×1/4" | 92 | 190 |
| DN100 | 100 | RD130×1/4" | 98 | 210 |
| DN125 | 125 | RD160×1/4" | 106 | 239 |
| DN150 | 150 | RD190×1/4" | 120 | 288 |
| Rozmiar | S | B | L | H |
| DN25 | 1.5 | 29 | 100 | 113.5 |
| DN32 | 1.5 | 35 | 100 | 125.5 |
| DN40 | 1.5 | 41 | 100 | 132.5 |
| DN50 | 1.5 | 53 | 110 | 145 |
| DN65 | 2 | 70 | 114 | 163 |
| DN80 | 2 | 85 | 130 | 190 |
| DN100 | 2 | 104 | 135 | 210 |
| DN125 | 2 | 129 | 160 | 239 |
| DN150 | 2 | 154 | 180 | 288 |
Ręczny 3-częściowy zawór motylkowy AVM ze stali nierdzewnej łączy w sobie bezpośrednie działanie mechaniczne z trzyczęściowa konstrukcja ułatwiająca konserwację. Nadaje się do rurociągów sanitarnych tam, gdzie wymagają tego operatorzy proste pozycjonowanie zaworu, niezawodna izolacja i wygodny dostęp do elementów wewnętrznych.
Dostępne konfiguracje zaciskowe, spawane, gwintowane i trzyczęściowe zapewniają elastyczność w przypadku dopasowania do istniejących systemy rurociągów sanitarnych. Ręczna metoda obsługi eliminuje również potrzebę stosowania sprężonego powietrza i pneumatyki akcesoria sterujące w punktach instalacji, w których zautomatyzowane działanie nie jest konieczne.
Standardowy czas realizacji produkcji wynosi 2–4 tygodnie. Rzeczywisty harmonogram zależy od ilości zamówienia, specyfikacji zaworów, rodzaj połączenia i dostępność materiałów. Pilne wymagania należy potwierdzić z AVM przed złożeniem zamówienia.
Standardowe warunki płatności to 30% depozytu, a pozostałe 70% płatne przed wysyłką za pomocą T/T lub akredytywy. Mała wartość zamówienia mogą wymagać pełnej płatności przed rozpoczęciem produkcji.
Zawór jest bezpiecznie zapakowany w odpowiednie papierowe i drewniane skrzynie do transportu międzynarodowego. Opakowanie pomaga chronić korpus ze stali nierdzewnej, końcówki przyłączeniowe, uchwyt i elementy uszczelniające podczas przenoszenia i transportu.
