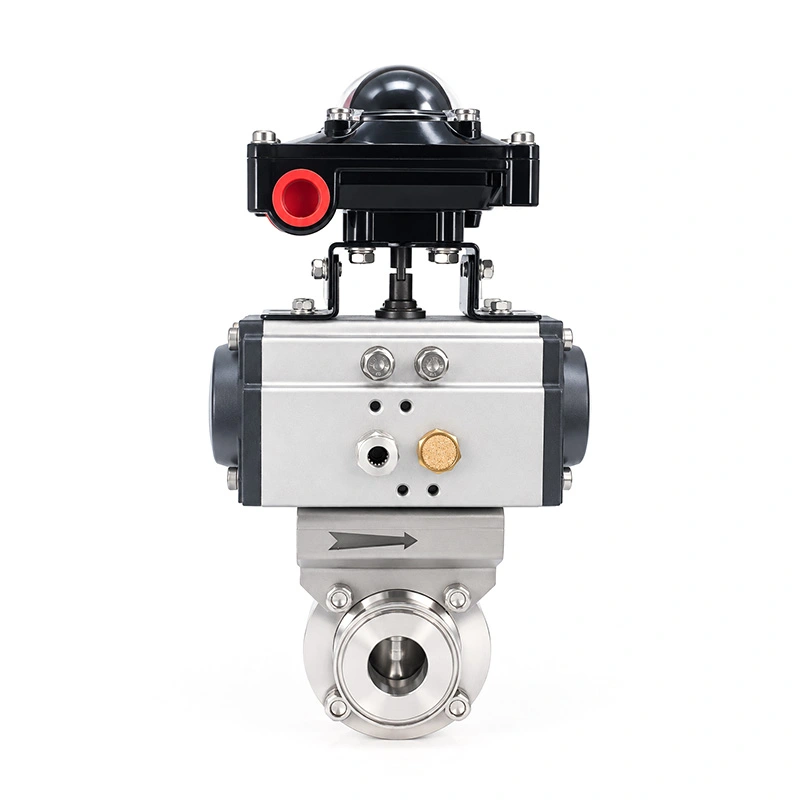

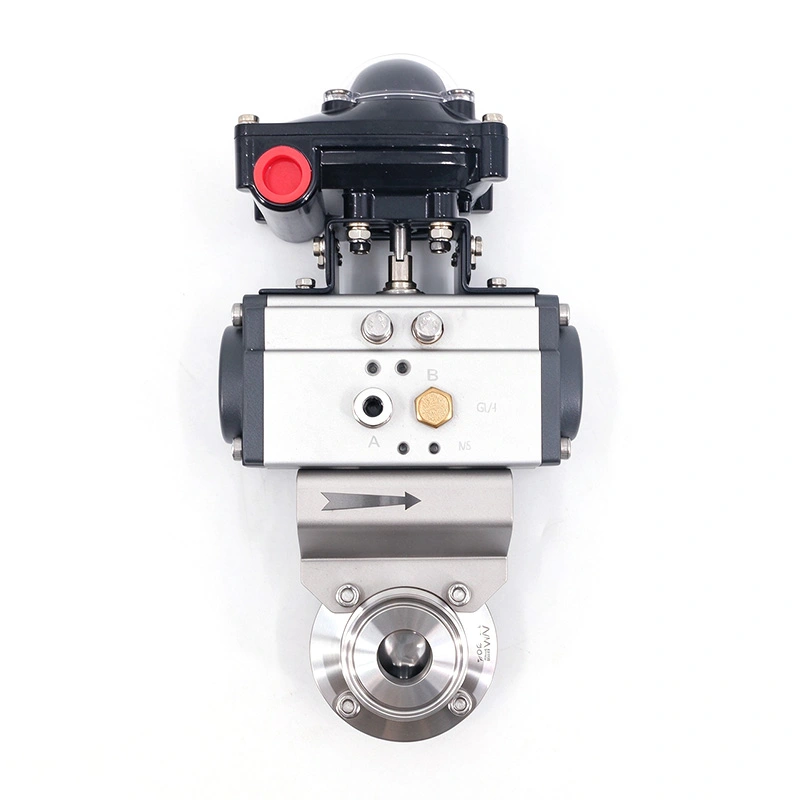

Sanitarny pneumatyczny zawór motylkowy ze skrzynką wyłączników krańcowych

Sanitarny pneumatyczny zawór motylkowy AVM ze skrzynką wyłączników krańcowych łączy w sobie konstrukcję przepustnicy sanitarnej uruchamianie pneumatyczne i elektryczne monitorowanie położenia. Zintegrowana skrzynka wyłączników krańcowych zapewnia działanie w czasie rzeczywistym Sygnały zwrotne OTWARTE/ZAMKNIĘTE do PLC, DCS lub systemów sterowania, umożliwiając operatorom monitorowanie i osiąganie stanu zaworu zautomatyzowane zarządzanie procesami.

Zawór jest wykonany z higienicznych materiałów ze stali nierdzewnej i posiada elementy uszczelniające zgodne z wymogami FDA powierzchnie wewnętrzne, niezawodne działanie uszczelniające i kompatybilność z procesami czyszczenia CIP. Produkty AVM są produkowane w ramach systemów zarządzania jakością ISO 9001 i spełniają międzynarodowe wymagania, w tym 3-A Sanitarne Normy, zgodność z CE i FDA.

Sterowanie automatyzacją z dokładnym sprzężeniem zwrotnym

W zautomatyzowanych systemach przetwarzania sanitarnego

znajomość położenia zaworu jest równie ważna, jak kontrolowanie samego zaworu. Zawór bez sprzężenia zwrotnego może powodować niepewność podczas procesów napełniania, mieszania, przenoszenia lub CIP.

Sanitarny pneumatyczny zawór motylkowy AVM ze skrzynką wyłączników krańcowych wykorzystuje system wykrywania położenia zainstalowany na mechanizm wykonawczy. Kiedy zawór osiągnie położenie całkowicie otwarte lub całkowicie zamknięte, skrzynka wyłączników krańcowych wysyła sygnał odpowiednie sygnały do układu sterującego.

Wspieranie nowoczesnego zarządzania procesami

Funkcja sprzężenia zwrotnego pomaga operatorom monitorować w czasie rzeczywistym, blokować procesy i stan sprzętu potwierdzenie. Jest szczególnie odpowiedni dla linii produkcyjnych wymagających automatycznego sekwencjonowania, wielu zaworów koordynacja i scentralizowana kontrola.

Integrując działanie zaworu i informację zwrotną o położeniu w jeden system, producenci mogą ograniczyć ręczne kontrole wymagań i poprawić spójność procesów.

Higieniczna struktura zapewniająca czyste przetwarzanie

Dla przemysłu farmaceutycznego i spożywczego

konstrukcja zaworu ma bezpośredni wpływ na skuteczność czyszczenia i bezpieczeństwo produktu. Wewnętrzne martwe przestrzenie, szorstkie powierzchnie lub nieodpowiednie materiały uszczelniające mogą zwiększać ryzyko zanieczyszczenia.

Przepustnice sanitarne AVM wykorzystują precyzyjnie obrobione korpusy ze stali nierdzewnej z gładkimi wewnętrznymi ścieżkami przepływu zmniejszyć retencję materiału. Zwarta konstrukcja minimalizuje wymagania konserwacyjne, jednocześnie zapewniając higienę pracę w wymagających środowiskach.

Zaprojektowany dla systemów CIP

Konstrukcja zaworu nadaje się do procesów czyszczenia na miejscu, umożliwiając czyszczenie urządzeń produkcyjnych bez konieczności czyszczenia częsty demontaż. Pomaga to skrócić przestoje i poprawić wydajność produkcji w trybie ciągłym systemy.

Gładkie wykończenie powierzchni i uszczelnienie sanitarne zapobiegają gromadzeniu się pozostałości podczas przenoszenia płynu, spełniające rygorystyczne wymagania higieniczne.

Rozwiązania uruchamiające dla różnych systemów

Różne środowiska produkcyjne wymagają różnych metod działania

AVM zapewnia elastyczne konfiguracje uruchamiania w zależności od poziomu automatyzacji, warunków instalacji i klienta wymagania.

Operacja pneumatyczna

Siłownik pneumatyczny zapewnia szybką reakcję i powtarzalność działania, dzięki czemu nadaje się do zautomatyzowanych rurociągów. W zależności od procesu dostępne są konfiguracje normalnie otwarte (NO), normalnie zamknięte (NC) i powietrze-powietrze (A/A). wymagania.

Konstrukcja pneumatyczna umożliwia częste uruchamianie zaworu przy zachowaniu stabilnej wydajności w zautomatyzowanej produkcji linie.

Opcje ręczne i elektryczne

Do prostego sterowania rurociągiem, uchwyty ręczne, w tym uchwyty pociągowe, wielopozycyjne uchwyty plastikowe i nierdzewne można wybrać uchwyty stalowe.

Siłowniki elektryczne są również dostępne dla systemów wymagających integracji sterowania elektrycznego i scentralizowanego zarządzanie automatyką.

Wybór materiałów i opcje połączeń

AVM rozumie, że wybór zaworu sanitarnego zależy od właściwości mediów, temperatury, ciśnienia i czyszczenia metody

Dlatego dostępne są różne kombinacje materiałów i konstrukcje połączeń.

Korpus zaworu może być wykonany ze stali nierdzewnej SUS304 lub SUS316L, co zapewnia doskonałą odporność na korozję i długą żywotność w higienicznym środowisku.

Dostępne są materiały uszczelniające, w tym silikon, EPDM i FKM, z opcjami zgodnymi z FDA i przeznaczonymi do różnych zastosowań warunki.

Typy połączeń obejmują konstrukcje spawane, zaciskowe, gwintowane, kołnierzowe i złączki, co pozwala na łatwą integrację z istniejącymi rurociągi sanitarne.

Dane techniczne

Zastosowania branżowe

Sanitarny pneumatyczny zawór motylkowy AVM ze skrzynką wyłączników krańcowych jest szeroko stosowany w gałęziach przemysłu wymagających higieny kontrola płynów i zautomatyzowane działanie.

Typowe zastosowania obejmują:

Produkcja farmaceutyczna

Stosowany do sterylnych rurociągów procesowych, systemów przesyłu cieczy i zautomatyzowanych urządzeń produkcyjnych, gdzie występuje zanieczyszczenie kontrola jest niezbędna.

Przetwórstwo spożywcze

Nadaje się do systemów mleczarskich, napojów, sosów, mieszania składników i napełniania wymagających obsługi sanitarnej.

Biotechnologia

Stosowany w systemach transportu płynów o wysokiej czystości, gdzie wymagana jest niezawodna kontrola i higieniczna konstrukcja.

Przemysł kosmetyczny

Stosowany do urządzeń do przenoszenia i przetwarzania materiałów płynnych wymagających gładkich powierzchni i łatwego czyszczenia.

Zawór może być również stosowany w systemach CIP, kontroli wlotu/wylotu zbiorników, liniach napełniania i procesach zautomatyzowanych rurociągi.

Testowanie jakości przed dostawą

Przed wysyłką AVM przeprowadza systematyczne kontrole, aby upewnić się, że każdy zawór spełnia wymagania aplikacji

Testy skupiają się na wydajności uszczelnienia, jakości materiału, niezawodności działania i dokładności sprzężenia zwrotnego położenia.

Testowanie ciśnienia i szczelności

Każdy zawór jest testowany w kontrolowanych warunkach ciśnienia, aby sprawdzić skuteczność uszczelnienia i upewnić się, że nie ma żadnych usterek nietypowy wyciek podczas pracy.

Proces ten pomaga potwierdzić długoterminową niezawodność w ciągłych środowiskach produkcyjnych.

Weryfikacja informacji zwrotnej o pozycji

Skrzynka wyłączników krańcowych została przetestowana w celu potwierdzenia dokładnej transmisji sygnału OTWARTE/ZAMKNIĘTE i niezawodnej komunikacji PLC lub systemy sterowania.

Dzięki temu zawór może działać prawidłowo w zautomatyzowanych systemach produkcyjnych.

Kontrola materiału i powierzchni

Materiały ze stali nierdzewnej, jakość obróbki i wykończenie powierzchni są sprawdzane w celu zapewnienia spełnienia wymagań higienicznych utrzymywane do zastosowań spożywczych i farmaceutycznych.

Certyfikacja i zarządzanie jakością

AVM działa w oparciu o standardy zarządzania jakością ISO 9001 i dostarcza rozwiązania w zakresie armatury sanitarnej spełniające międzynarodowe wymagania wymagania rynku.

Produkty są projektowane zgodnie z normami sanitarnymi 3-A i dostępne z dokumentacją zgodną z CE i FDA.

Poprzez ścisłą kontrolę produkcji, weryfikację materiałów i testy wydajności, AVM pomaga klientom budować bezpieczniej i bardziej niezawodne systemy higienicznego przetwarzania.

Często zadawane pytania

Jaka jest funkcja skrzynki wyłączników krańcowych w przepustnicy sanitarnej?

Skrzynka wyłączników krańcowych wykrywa pozycje otwarcia i zamknięcia zaworu i wysyła sygnały zwrotne do sterownika PLC, DCS lub układu sterowania systemy automatycznego monitorowania i sterowania procesami.

Czy ten zawór może być stosowany w systemach czyszczenia CIP?

Tak. Konstrukcja sanitarna zapewnia higieniczne środowisko przetwarzania i nadaje się do zastosowań CIP, gdy: wybrano właściwy materiał i konfigurację.

W jakich branżach stosuje się pneumatyczne przepustnice sanitarne?

Są powszechnie stosowane w systemach przetwarzania farmaceutycznego, spożywczego, napojów, mleczarskiego, biotechnologicznego i kosmetycznego wymagające higienicznej kontroli płynów.

Jakie materiały uszczelniające są dostępne?

AVM oferuje opcje uszczelnień silikonowych, EPDM i FKM. Dostępne są materiały uszczelniające zgodne z wymogami FDA wymagania aplikacji.

Czy zawór można dostosować do wymagań sprzętowych?

Tak. AVM umożliwia dostosowanie rozmiaru zaworu, rodzaju połączenia, konfiguracji siłownika, materiałów uszczelniających i systemy informacji zwrotnej zgodnie z wymaganiami procesowymi klienta.

Dlaczego warto wybrać rozwiązania w zakresie zaworów sanitarnych AVM?

AVM koncentruje się na dostarczaniu higienicznych produktów do kontroli przepływu, które łączą w sobie konstrukcję sanitarną, możliwości automatyzacji i niezawodne działanie.

Dzięki produkcji stali nierdzewnej, ścisłej kontroli jakości i międzynarodowym systemom certyfikacji AVM zapewnia klientom stabilne rozwiązania zaworowe dla przemysłu spożywczego, farmaceutycznego i przemysłu o wysokiej czystości.

Od obsługi ręcznej po w pełni zautomatyzowane sterowanie zaworami, AVM dostarcza rozwiązania w zakresie przepustnic sanitarnych zaprojektowane z myślą o: nowoczesne systemy produkcyjne wymagające bezpieczeństwa, wydajności i niezawodnego zarządzania procesami.
