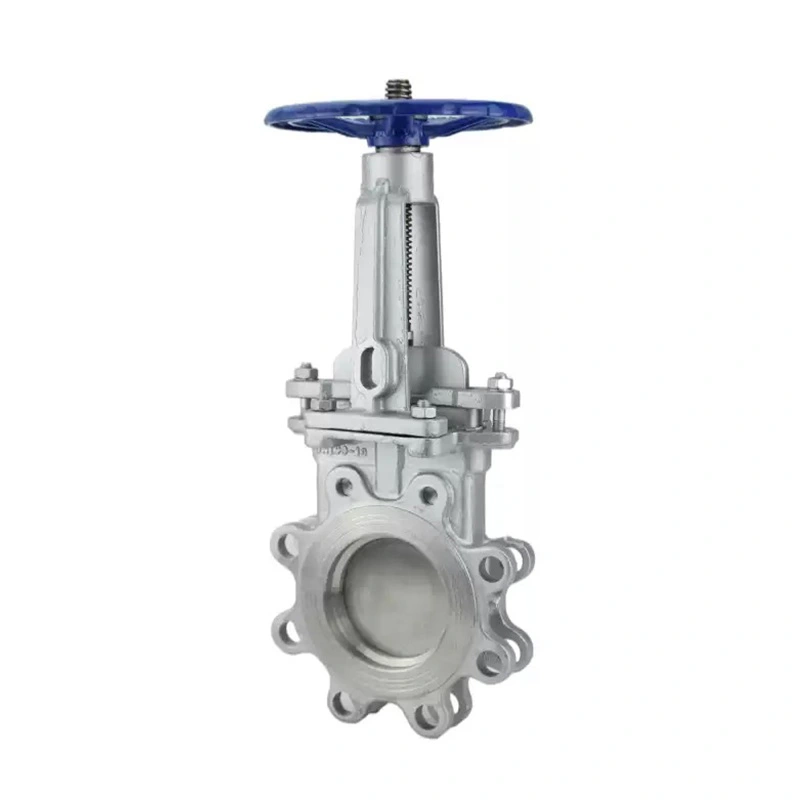

Sanitarny pneumatyczny zawór nożowy

W porównaniu z konwencjonalnymi zaworami motylkowymi lub kulowymi konstrukcja zasuwy nożowej jest lepiej dostosowana do zastosowań, w których: kolumny proszku, materiały ziarniste lub nagromadzony produkt mogą zakłócać normalny ruch zaworu. Pneumatyka sanitarna Zasuwa nożowa jest konstrukcją sanitarną ze stali nierdzewnej, dzięki czemu nadaje się do zastosowań farmaceutycznych, spożywczych i akumulatorowych systemy przetwarzania materiałów i substancji chemicznych.

Działanie pneumatyczne zapewniające szybką izolację

Siłownik pneumatyczny umożliwia sterowanie zaworem bezpośrednio ze sterownika PLC lub systemu sterowania procesem. To jest przydatny w zautomatyzowanych liniach transportowych, systemach rozładunku lejów i urządzeniach do przetwarzania wsadowego, tam gdzie tego potrzebują operatorzy niezawodne otwieranie i zamykanie bez ręcznej interwencji.

Podczas otwierania zasuwa wycofuje się ze ścieżki przepływu, zapewniając duży, niezakłócony przepływ. Podczas zamykania ostry brama przechodzi przez materiał przed osiągnięciem pozycji uszczelnienia, pomagając odizolować dalszy proces szybko.

Konstrukcja bramy nożowej dla trudnych proszków

Przecina nagromadzony materiał

Brama ze stali nierdzewnej może przenikać zagęszczone proszki, granulki i nagromadzony materiał, zmniejszając tę możliwość mostkowania lub zablokowania na zaworze.

Pełne rozładowanie

Po całkowitym otwarciu zasuwa jest w dużej mierze usuwana ze strumienia produktu. Zmniejsza to opór przepływu i pomaga zminimalizować zatrzymywanie materiału podczas rozładunku.

Niezawodne uszczelnienie

Zespół uszczelniający pomaga ograniczyć wyciek proszku i emisję pyłu po osiągnięciu przez bramę pozycji zamkniętej, wspieranie czystszego i bezpieczniejszego środowiska przetwarzania.

Konstrukcja sanitarna ze stali nierdzewnej

AVM wykorzystuje stal nierdzewną SS316L do produkcji elementów mających kontakt z produktem, co zapewnia odporność na korozję i odpowiednią powierzchnię do higienicznego przetwarzania.

Wewnętrzna struktura została zaprojektowana tak, aby zminimalizować zatrzymywanie produktu i uprościć czyszczenie. Opcje uszczelnienia zgodne z FDA można wybrać do odpowiednich zastosowań farmaceutycznych i spożywczych.

Gdzie używany jest zawór

Przetwarzanie proszków farmaceutycznych

Nadaje się do linii produkcyjnych API, substancji pomocniczych, tabletek i kapsułek, gdzie kontrolowana jest izolacja materiału i konieczne jest zapobieganie zanieczyszczeniom.

Postępowanie z materiałami akumulatorowymi

Stosowany do katod, anod i innych systemów przenoszenia suchego proszku, gdzie stosowana jest automatyczna izolacja i kontrola zapylenia ważne.

Przetwarzanie żywności i składników

Nadaje się do mąki, skrobi, cukru, mleka w proszku i innych składników sypkich.

Chemiczne i masowe przetwarzanie ciał stałych

Stosowany do proszków, granulatów i innych suchych materiałów w lejach zasypowych, silosach, reaktorach i systemach przenośników.

Pneumatyczne systemy transportowe

Można go zainstalować w punktach przesyłowych w celu odizolowania sprzętu podczas konserwacji, czyszczenia lub zmiany partii.

Dane techniczne

Kluczowe korzyści

Sanitarny pneumatyczny zawór nożowy AVM zapewnia szybkie pneumatyczne otwieranie i zamykanie, a jego zasuwa nożowa jest ostra skutecznie przecina nagromadzone proszki i materiały sypkie, redukując zatykanie. Niezawodna konstrukcja uszczelniająca pomaga zminimalizować wyciek pyłu i straty produktu, a konstrukcja z pełnym otworem zapewnia efektywny przepływ materiału, gdy jest pełny otwarte.

Zawór wykonany w konstrukcji sanitarnej SS316L, nadaje się do higienicznego przetwarzania i może być zintegrowany z zautomatyzowanymi systemami kontroli procesów. Jego praktyczna konstrukcja upraszcza także instalację i konserwację, wykonanie nadaje się do zastosowań farmaceutycznych, spożywczych, chemicznych, akumulatorowych i innych zastosowań w zakresie transportu proszków i materiałów sypkich.

Wniosek klienta i opinie

Linia do transportu proszku farmaceutycznego

Producent farmaceutyczny potrzebował automatycznie sterowanego zaworu odcinającego pomiędzy zbiornikiem na proszek a dalszy sprzęt transportowy. Poprzednia konfiguracja zaworu była podatna na gromadzenie się materiału wokół obszar zamknięcia.

Firma AVM dostarczyła pneumatyczną zasuwę nożową do zastosowań sanitarnych o konstrukcji sanitarnej ze stali nierdzewnej. Klient zgłosił że brama nożowa poruszała się bardziej niezawodnie przez nagromadzony proszek, podczas gdy sterowanie pneumatyczne umożliwiało pracę zaworu powiązany z istniejącą sekwencją przenoszenia. Klient szczególnie docenił połączenie szybkiej izolacji, łatwiejsza kontrola procesu i zmniejszone blokowanie materiału.

System rozładowywania materiału akumulatora

Producent materiałów akumulatorowych potrzebował zaworu odcinającego pod zbiornikiem proszkowym, który automatycznie zatrzymywałby kurz operacja była ważna. Zawór AVM został zintegrowany z układem tłocznym ze sterowaniem pneumatycznym.

Według opinii klienta, zawór zapewniał stabilne, powtarzalne otwieranie i zamykanie oraz był skuteczny izolacja podczas wyłączania sprzętu i cykli przenoszenia materiału, pomagając ograniczyć ręczną interwencję wokół punkt wyrzutu proszku.

Opcje zgodności i certyfikacji

Rozwiązania zaworów sanitarnych AVM mogą być dostarczane z materiałami uszczelniającymi zgodnymi z FDA i konfiguracjami higienicznymi zaprojektowane, aby wspierać wymagania produkcyjne GMP. W zależności od projektu posiadane są atesty materiałowe i obowiązujące CE oraz dokumentację jakości ISO 9001.

Często zadawane pytania

Dlaczego warto stosować pneumatyczną zasuwę nożową do transportu proszku?

Brama w kształcie noża może przecinać proszki i nagromadzony materiał, a uruchamianie pneumatyczne zapewnia szybkość i szybkość powtarzalna automatyczna izolacja.

Czy da się to podłączyć do sterownika PLC?

Tak. Siłownik pneumatyczny można zintegrować ze sterownikiem PLC i innymi zautomatyzowanymi systemami sterowania procesem.

Z jakiego materiału wykonany jest zawór?

SS316L jest używany w komponentach mających kontakt z produktem, przy czym dostępne są inne konfiguracje w zależności od zastosowania.

Czy nadaje się do produkcji farmaceutycznej?

Tak. Dzięki konstrukcji sanitarnej i opcjom uszczelnień zgodnym z wymaganiami FDA można go skonfigurować dla odpowiedniego przemysłu farmaceutycznego procesy obsługi proszku.

Czy poradzi sobie z gromadzeniem się materiału?

Tak. Brama nożowa została specjalnie zaprojektowana do penetracji proszków, granulek i nagromadzonego materiału sypkiego, pomagając zmniejszyć blokadę podczas zamykania.
