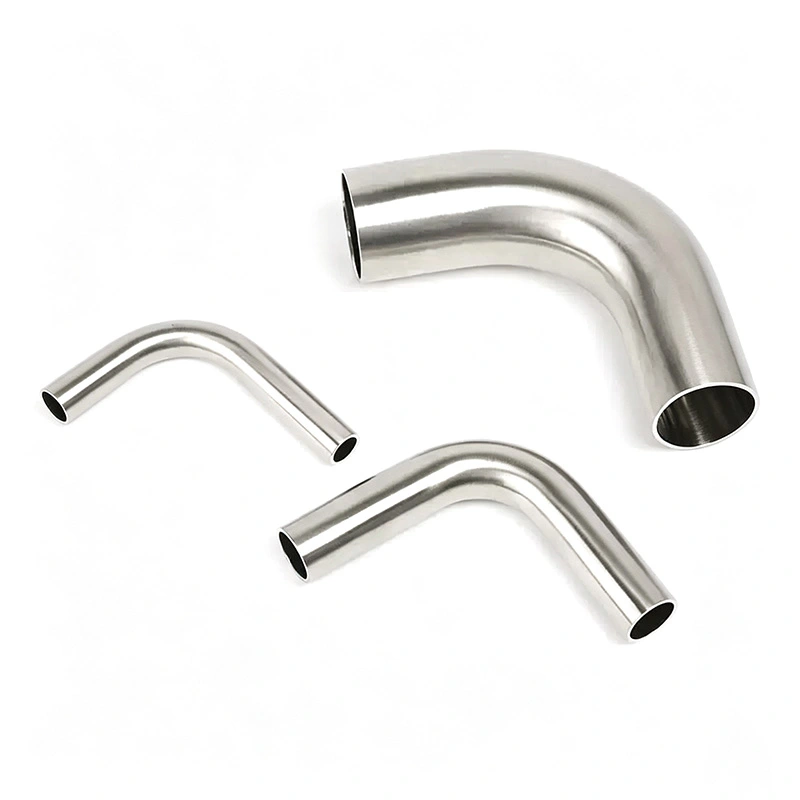

Sanitarne kolano i rura ze stali nierdzewnej BPE 90°

Sanitarne kolano i rurka 90° ze stali nierdzewnej BPE nadają się do systemów procesowych w przemyśle biofarmaceutycznym, biotechnologia, farmacja, żywność i napoje, nabiał, półprzewodniki, kosmetyki i inne produkty o wysokiej czystości branże. Może być dostarczony do zastosowań wymagających standardów higienicznych ASME BPE, 3-A, EHEDG i FDA wymagań, w zależności od wybranego materiału, wykończenia, konfiguracji i obowiązującej dokumentacji.

AVM zapewnia konfiguracje 45°, 90° i 180°, z opcjami zgrzewania doczołowego i połączenia Tri-Clamp dla różnych układy rurociągów sanitarnych.

Konfiguracja produktu

1. Opcje kąta łokcia

Kolana sanitarne ze stali nierdzewnej AVM są dostępne w konfiguracjach 45°, 90° i 180°. Opcja 45° jest używana gdzie wymagana jest stopniowa zmiana kierunku rurociągu, natomiast kolano 90° jest odpowiednie dla rury prostopadłej połączenia. Kolano powrotne 180° umożliwia zmianę kierunku rurociągu w kompaktowym układzie procesowym.

Kolano 90° jest dostępne w konfiguracjach 1,0D o krótkim promieniu i 1,5D o dużym promieniu, co pozwala inżynierom wybrać odpowiednią geometrię zgodnie z dostępną przestrzenią montażową i wymaganiami dotyczącymi rurociągów.

2. Opcje połączenia

Złączka jest dostępna w wersji ze spawaniem doczołowym i przyłączami typu Tri-Clamp. Połączenia spawane doczołowo zapewniają trwałą higienę złącze do stałych rurociągów procesowych, natomiast złącza Tri-Clamp umożliwiają szybszy montaż, demontaż, kontrolę i konserwacja.

Wybór połączenia powinien opierać się na istniejącym systemie rur, obowiązującej normie rurowej, metodzie instalacji, i wymagania konserwacyjne.

3. Tube Size Range

System kolan i rur sanitarnych obejmuje rury o średnicy zewnętrznej od 1/2” do 6”. Seria ta umożliwia integrację armatury na różne konfiguracje rurociągów procesowych, od mniejszych linii o wysokiej czystości po większe systemy przesyłu płynów.

Jakość materiału i powierzchni

1. Stal nierdzewna ASTM A270

Kolana sanitarne AVM produkowane są ze stali nierdzewnej ASTM A270 TP304L lub TP316L. TP304L jest odpowiedni dla wielu ogólne zastosowania w przetwórstwie sanitarnym, natomiast TP316L zapewnia lepszą odporność na korozję dla bardziej wymagających środowiska procesowe i zastosowania o wysokiej czystości.

Dobór materiału powinien uwzględniać medium procesowe, temperaturę, warunki korozyjne i czystość wymagania i obowiązujące specyfikacje projektu.

2. Kontrolowane wykończenie powierzchni wewnętrznej

Otwór wewnętrzny ma gładką powierzchnię, zaprojektowaną w celu ograniczenia zatrzymywania produktu i zapewnienia środka czyszczącego ścieżka przepływu. Standardowa opcja polerowania mechanicznego osiąga Ra ≤ 0,51 μm (20 μin), natomiast wersje polerowane elektrolitycznie może osiągnąć Ra ≤ 0,38 μm (15 μin).

Kontrolowane wykończenie powierzchni jest szczególnie ważne w zastosowaniach, w których występują pozostałości produktu mikrobiologicznego Zanieczyszczenie lub trudne czyszczenie mogą mieć wpływ na jakość produkcji.

3. Higieniczna geometria z pełnym drenażem

Wewnętrzna konstrukcja została zaprojektowana tak, aby zminimalizować szczeliny i obszary, w których media procesowe mogą pozostać po opróżnieniu. To wspiera skuteczniejsze czyszczenie i pomaga zredukować pozostałości materiału podczas zmiany procesu.

Projekt jest odpowiedni dla systemów wykorzystujących procedury CIP i SIP, pod warunkiem pełnej konfiguracji systemu i warunki pracy.

Standardy higieniczne i zgodność

1. Wymagania ASME BPE

Sanitarne kolano i rura 90° ze stali nierdzewnej BPE są przeznaczone do zastosowań w rurociągach procesowych o wysokiej czystości odniesienie do wymagań ASME BPE. Wybór materiału, wykończenie powierzchni, wymiary, połączenia i produkcja wymagania można określić zgodnie z wymaganiami projektu.

2. Zastosowania 3-A i EHEDG

Konstrukcja sanitarna nadaje się do higienicznych systemów przetwarzania, w których obowiązują zasady projektowania higienicznego 3-A i EHEDG wymagane. Gładkie powierzchnie wewnętrzne, zmniejszona retencja produktu i odprowadzające wodę zastosowania wspierające konstrukcje, gdzie ważna jest możliwość czyszczenia i kontrola zanieczyszczeń.

3. Wymagania materiałowe związane z FDA

Złączkę można skonfigurować do zastosowań wymagających zgodności materiałowej z wymogami FDA, w zależności od wybranych materiały uszczelniające, materiały mające kontakt z produktem i obowiązująca dokumentacja. Kupujący powinni określić wymaganą FDA dokumentacji lub wymagań dotyczących zgodności przed złożeniem zamówienia.

W przypadku projektów wymagających formalnej certyfikacji lub określonej dokumentacji zgodności, AVM może potwierdzić odpowiednią normę ASME Wymagania BPE, 3-A, EHEDG i FDA zgodnie z rzeczywistą konfiguracją produktu.

Aplikacje

1. Przetwarzanie biofarmaceutyczne

Kolano sanitarne stosowane jest w rurociągach procesowych o wysokiej czystości w produkcji farmaceutycznej i biofarmaceutycznej, w tym transport płynów, systemy formułowania, dystrybucja oczyszczonej wody, połączenia urządzeń technologicznych i inne zastosowania higieniczne.

2. Systemy biotechnologiczne

Typowe zastosowania obejmują systemy fermentacyjne, rurociągi bioreaktorów, dystrybucję czystych płynów, zbiorniki technologiczne, systemy pobierania próbek i inny sprzęt biotechnologiczny, w przypadku którego ważna jest kontrola zanieczyszczeń.

3. Przetwórstwo żywności i napojów

Armatura może być instalowana w rurociągach sanitarnych do nabiału, napojów, płynnej żywności, soków, browarnictwa i innych systemy przetwarzania żywności, w których wymagane są gładkie powierzchnie i skuteczne czyszczenie.

4. Systemy półprzewodnikowe i o wysokiej czystości

Kolano nadaje się do rurociągów z płynami o wysokiej czystości w zastosowaniach związanych z półprzewodnikami, gdzie powierzchnia jest kontrolowana wykończenie, jakość materiału ze stali nierdzewnej i ścieżki przepływu o niskiej retencji są ważne.

5. Systemy farmaceutyczne i czyste media

Armatura może być również stosowana w instalacjach mediów czystych i cieczy o wysokiej czystości, gdzie połączenia są higieniczne i kontrolowane wymagane są powierzchnie wewnętrzne.

Najważniejsze informacje techniczne

Rozważania dotyczące wyboru

1. Potwierdź klasę materiału

Kupujący powinni wybrać TP304L lub TP316L w zależności od medium procesowego i warunków korozji. Dla bardziej wymagających w zastosowaniach o wysokiej czystości lub korozyjnych, TP316L jest powszechnie rozważany tam, gdzie występuje jego zwiększona odporność na korozję wymagane.

2. Potwierdź średnicę rury

Średnica zewnętrzna rury musi odpowiadać istniejącemu systemowi rurociągów procesowych. Kupujący powinien potwierdzić wymagany rozmiar przed złożeniem zamówienia uniknąć problemów z instalacją lub dodatkowymi łącznikami przejściowymi.

3. Wybierz prawidłowe połączenie

Połączenia spawane doczołowo i Tri-Clamp spełniają różne wymagania instalacyjne. Spoina czołowa nadaje się do trwałego systemów rurowych, natomiast Tri-Clamp jest wygodniejszy tam, gdzie sprzęt musi być często odłączany inspekcja lub konserwacja.

4. Określ wykończenie powierzchni

Wykończenie powierzchni powinno być dobrane zgodnie z rzeczywistymi wymaganiami czystości procesu. Mechaniczne polerowanie może spełnić wiele zastosowań sanitarnych, natomiast elektropolerowanie nadaje się do projektów wymagających niższej chropowatość powierzchni i poprawiony stan powierzchni o wysokiej czystości.

5. Potwierdź dokumentację zgodności

W przypadku projektów farmaceutycznych, biotechnologicznych, półprzewodników i innych regulowanych projektów kupujący powinni potwierdzić, czy projekt wymaga zgodności z normami ASME BPE, 3-A, EHEDG, FDA, certyfikatów materiałowych lub specjalnej kontroli dokumentacja przed produkcją.

Produkcja i dostawa AVM

AVM dostarcza kolano i rurkę 90° ze stali nierdzewnej BPE do higienicznych i zapewniających wysoką czystość systemów rurociągów procesowych. Produkty można konfigurować według gatunku materiału, kąta, promienia, rozmiaru rury, rodzaju połączenia, wykończenia powierzchni, oraz obowiązujące wymagania sanitarne.

W przypadku projektów o rygorystycznych wymaganiach dotyczących dokumentacji AVM może potwierdzić obowiązujące dokumenty materiałowe i zgodności zgodnie z końcową konfiguracją produktu. Dzięki temu kupujący mogą zdefiniować wymagania techniczne przed rozpoczęciem produkcji zamiast modyfikować specyfikację rurociągów po dostawie.

Często zadawane pytania

1. Jakie materiały są dostępne na kolano i rurkę sanitarną BPE?

Kolano i rura 90° ze stali sanitarnej AVM BPE są dostępne w wykonaniu ze stali nierdzewnej ASTM A270 TP304L i TP316L. TP304L nadaje się do ogólnych zastosowań higienicznych, natomiast TP316L jest preferowany do zastosowań wymagających wyższej odporność na korozję lub bardziej wymagające warunki procesu o wysokiej czystości.

2. Jakie wykończenia powierzchni są dostępne?

Kolano sanitarne dostępne jest z powierzchniami wewnętrznymi polerowanymi mechanicznie lub elektropolerowanymi. Polerowanie mechaniczne może osiągnąć Ra ≤ 0,51 μm (20 μin), podczas gdy elektropolerowanie może osiągnąć Ra ≤ 0,38 μm (15 μin). Odpowiednie wykończenie można wybrać zgodnie z wymaganiami czystości i chropowatości powierzchni systemu procesowego.

3. Jakie rozmiary są dostępne?

AVM dostarcza kolanka i rurki sanitarne BPE w rozmiarach od 1/2” do 6” OD. Kupujący powinien potwierdzić wymaganą rurkę średnicę zewnętrzną i obowiązującą normę wymiarową, aby zapewnić kompatybilność z istniejącą rurą sanitarną systemu.

4. Czy kolano 90° jest dostępne w różnych wersjach promienia?

Tak. Kolano sanitarne 90° jest dostępne w konfiguracjach 1,0D o krótkim promieniu i 1,5D o dużym promieniu. Odpowiednie promień można wybrać w zależności od układu rurociągu, dostępnej przestrzeni montażowej i wymagań procesowych.

5. Jakie typy połączeń są dostępne?

Produkt jest dostępny z przyłączami do spawania doczołowego i Tri-Clamp. Połączenia spawane doczołowo nadają się do połączeń trwałych higieniczne orurowanie, a złącza Tri-Clamp zapewniają łatwiejszą instalację, demontaż, kontrolę i konserwację.
