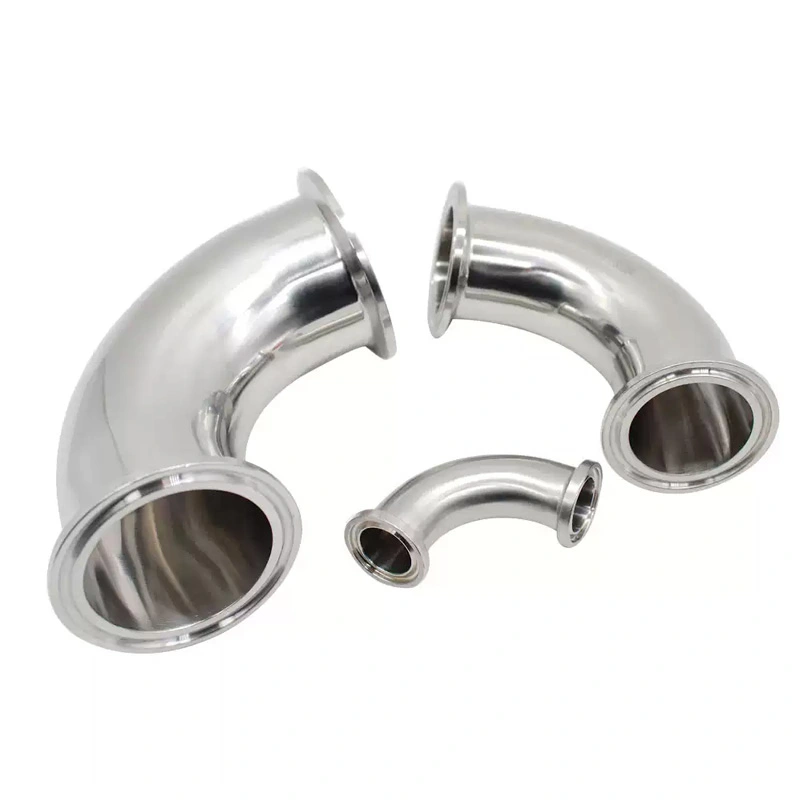

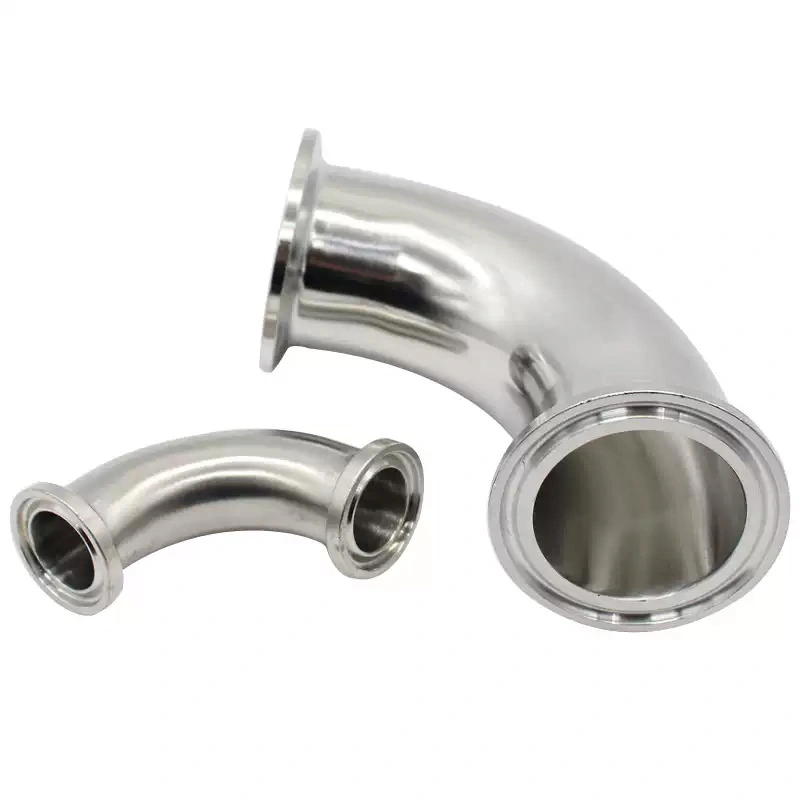

Higieniczne kolanko i rurka DIN ze stali nierdzewnej

W oparciu o higieniczne złączki DIN 11852 i serię rur DIN 11850, oferta higienicznych kolanek i rur DIN ze stali nierdzewnej obejmuje kolana 45°, kolanka 90° i kolanka powrotne 180°, ze spoiną czołową, zaciskiem DIN i połączeniem gwintowanym DIN opcje. Gładki otwór wewnętrzny pomaga zmniejszyć gromadzenie się produktu i wspomaga skuteczne czyszczenie i drenaż podczas rutynowej obsługi procesu.

W przypadku systemów wymagających wyższej czystości powierzchni dostępne jest elektropolerowanie w celu uzyskania wewnętrznego wykończenia powierzchni Ra ≤ 0,4 µm. Złączki można również zintegrować z systemami rurociągów kompatybilnymi z CIP/SIP zgodnie z wymagania dotyczące kompletnej instalacji procesowej.

Konfiguracja produktu

1. Zgodność z normą DIN

Asortyment higienicznych kolan i rur AVM spełnia wymagania wymiarowe DIN, aby zapewnić spójną instalację kompatybilne elementy rurociągów sanitarnych. Złączki DIN 11852 można dopasować do serii rur DIN 11850, pomagając kupującym uprościć dobór komponentów przy projektowaniu lub rozbudowie rurociągów procesów sanitarnych.

2. Wybór stali nierdzewnej

SUS304 / 1.4301 nadaje się do ogólnych zastosowań sanitarnych, gdzie ma dobrą odporność na korozję i mechaniczną wymagana jest wydajność. SUS316L/1.4404 zapewnia wyższą odporność na korozję i jest bardziej odpowiedni do środowiska procesowe farmaceutyczne, biotechnologiczne, o wysokiej czystości i wymagające chemicznie.

3. Opcje kolan i połączeń

Różne układy rur wymagają różnych konfiguracji złączy. AVM zapewnia kolanka 45° do stopniowego kierunkowania zmiany, kolanka 90° do standardowego prowadzenia pod kątem prostym i kolanka powrotne 180° do kompaktowych rur w kształcie litery U ustalenia.

Opcje połączeń obejmują spoinę doczołową, zacisk DIN i połączenia gwintowane DIN, umożliwiające wybór złączek zgodnie z metodą instalacji, wymaganiami konserwacyjnymi i istniejącą konfiguracją rurociągów.

Wykończenie powierzchni i łatwość czyszczenia

Stan powierzchni wewnętrznej armatury sanitarnej bezpośrednio wpływa na skuteczność czyszczenia i retencję produktu. AVM Higieniczne kolano i rura DIN ze stali nierdzewnej wykorzystuje gładki otwór wewnętrzny, aby zminimalizować nierówności powierzchni media procesowe mogą się gromadzić.

Standardowe wykończenie powierzchni wynosi Ra ≤ 0,8 μm, podczas gdy elektropolerowanie może zapewnić wewnętrzne wykończenie Ra ≤ 0,4 μm, gdy wymagana jest gładsza powierzchnia.

Konstrukcja o niskiej martwej przestrzeni ułatwia czyszczenie i drenaż i może być stosowana w systemach procesowych obejmujący procedury CIP i SIP. Należy ocenić rzeczywiste warunki czyszczenia i sterylizacji zgodnie z nimi do całego systemu rurociągów i mediów procesowych.

Najważniejsze informacje techniczne

Gdzie używane są łączniki

1. Przetwarzanie żywności i napojów

Złączki nadają się do rurociągów sanitarnych stosowanych do mleka, napojów, płynnych składników żywności, sosów i innych płyny procesowe. Gładkie powierzchnie wewnętrzne pomagają zmniejszyć zatrzymywanie materiału i uprościć rutynowe czyszczenie.

2. Farmaceutyka i Biotechnologia

Konstrukcja SUS316L i opcjonalne elektropolerowanie sprawiają, że złączki nadają się do rurociągów procesowych o wysokiej czystości stosowane w zakładach farmaceutycznych i biotechnologicznych. Można je włączyć do linii technologicznych, jeśli są kontrolowane wymagane są warunki powierzchniowe i czyszczenie CIP/SIP.

3. Przetwórstwo mleczne

Higieniczne kolanko i rurka DIN ze stali nierdzewnej mogą być używane do przetwarzania mleka, przenoszenia śmietanki, produkcji jogurtu i inne zastosowania mleczarskie wymagające higienicznych połączeń i niezawodnej odporności na korozję.

4. Systemy czyste i o wysokiej czystości

Złączki można również stosować w czystych procesach i instalacjach rurowych o wysokiej czystości, gdzie niska retencja produktu jest gładka powierzchnie wewnętrzne i stała zgodność wymiarowa to ważne kryteria wyboru.

Uwagi dotyczące instalacji i konserwacji

Właściwy dobór kolanka i rury powinien uwzględniać średnicę rury, kąt zgięcia, rodzaj połączenia, materiał gatunku i wymaganego wykończenia powierzchni. Wybrana złączka powinna odpowiadać wymiarom i standardowi podłączenia istniejącego rurociągu sanitarnego.

W przypadku instalacji spawanych należy zastosować odpowiednie procedury spawania sanitarnego, aby zachować integralność i czystość wewnętrznej ścieżki przepływu. Do połączeń zaciskowych należy dobrać kompatybilne uszczelki i obejmy zgodnie z warunkami procesu.

Podczas konserwacji należy sprawdzić powierzchnię wewnętrzną pod kątem zarysowań, korozji, osadów lub innych czynników które mogłyby mieć wpływ na higienę. Procedury czyszczenia należy ustalić w zależności od konkretnego medium i wymagania procesu.

Certyfikaty i wymagania higieniczne

W przypadku projektów wymagających uznanych standardów higienicznych AVM może zapewnić konfiguracje produktów i dokumentację zgodnie z wymaganiami aplikacji klienta. Można uwzględnić wymagania 3-A, EHEDG i FDA przy wyborze materiałów, wykończenia powierzchni, elementów uszczelniających i ogólnej konfiguracji rurociągów sanitarnych.

Dokumentację certyfikacyjną lub zgodną należy potwierdzić z AVM zgodnie z konkretnym modelem produktu, wymagania dotyczące materiału, wykończenia i zamówienia, a nie zakładane dla każdej konfiguracji.

Przewodnik wyboru produktu

Dlaczego normy DIN 11852 i DIN 11850 mają znaczenie

Przy zakupie kolan i rurek sanitarnych równie ważna jak dobór materiału jest zgodność wymiarowa. DIN Norma 11852 zawiera specyfikację montażu, natomiast norma DIN 11850 definiuje odpowiednią serię rur higienicznych.

Korzystanie z kompatybilnych komponentów DIN pomaga zmniejszyć problemy instalacyjne spowodowane niedopasowaniem wymiarowym i sprawia, że jest to możliwe łatwiejsze dla zespołów inżynierskich konfigurowanie systemów rurociągów sanitarnych. W przypadku projektów zastępczych kupujący powinien potwierdzić istniejące wymiary rur i wymagania dotyczące połączeń przed złożeniem zamówienia.

Informacje o dostawach i zamówieniach AVM

AVM wspiera projekty rurociągów sanitarnych z różnymi gatunkami materiałów, rozmiarami, kątami, metodami połączeń i powierzchnią wymagania dotyczące wykończenia. Kupujący mogą dostarczyć wymagany rozmiar DN, gatunek materiału, kąt kolanka, typ połączenia i powierzchnię wykończenie i zgłoszenie przy zapytaniu o wycenę.

W przypadku projektów niestandardowych lub projektów o wysokiej czystości AVM może potwierdzić odpowiednią dokumentację materiałową i techniczną do ostatecznej konfiguracji.

Często zadawane pytania

1. Jakie materiały są dostępne na kolano i rurkę higieniczną DIN?

Standardowe opcje materiałowe to SUS304 / 1.4301 i SUS316L / 1.4404. Ogólnie preferowany jest SUS316L zastosowań wymagających wyższej odporności na korozję lub wyższej czystości.

2. Jakie rozmiary są dostępne?

Gama produktów obejmuje średnice od DN10 do DN200. Wymagany rozmiar należy dobrać w zależności od średnicy rury i przepływu wymagania dotyczące systemu rurociągów sanitarnych.

3. Jakie kąty kolan mogę zamówić?

AVM zapewnia łuki powrotne 45°, 90° i 180°. Kolano 90° jest powszechnie stosowane przy standardowych zmianach kierunku Konfiguracje 45° i 180° dobierane są w zależności od konkretnego układu rurociągu.

4. Czy okucia można polerować elektrolitycznie?

Tak. Standardowe wykończenie powierzchni wewnętrznej to Ra ≤ 0,8 μm, a opcjonalne wykończenie elektropolerowane Ra ≤ 0,4 μm to dostępne do zastosowań wymagających gładszej powierzchni wewnętrznej.

5. Czy te złącza nadają się do CIP i SIP?

Tak. Higieniczna konstrukcja jest kompatybilna z systemami procesowymi CIP/SIP. Jednak rzeczywista temperatura, chemiczna stężenie, częstotliwość czyszczenia i warunki sterylizacji należy ocenić w odniesieniu do całego systemu konfiguracja.

6. Jakie typy połączeń są dostępne?

Dostępne opcje obejmują spoinę doczołową, zacisk DIN i połączenie gwintowe DIN. Kupujący powinien wybrać połączenie w oparciu o istniejący standard rurociągu i wymagania konserwacyjne.

7. Jaki jest czas realizacji produkcji?

Standardowy czas realizacji produkcji wynosi 7–10 dni. Rzeczywisty harmonogram dostaw zależy od ilości zamówienia, produktu specyfikacje, dostępność materiałów i wymagania dotyczące dostosowywania. Pilne zamówienia można potwierdzić w AVM przed złożeniem zamówienia.

8. Jakie są warunki płatności?

Standardowe warunki płatności to 30% depozytu i 70% salda przed wysyłką przez T/T lub Akredytywa. Zamówienia o małej wartości powinny zostać opłacone w całości przed rozpoczęciem produkcji.

9. W jaki sposób kolanka i rurki DIN są pakowane na eksport?

Produkty są bezpiecznie pakowane w pudełka papierowe i drewniane na potrzeby transportu międzynarodowego. Opakowanie może być ułożone według wielkości produktu, ilości zamówienia i wymagań dotyczących wysyłki.
