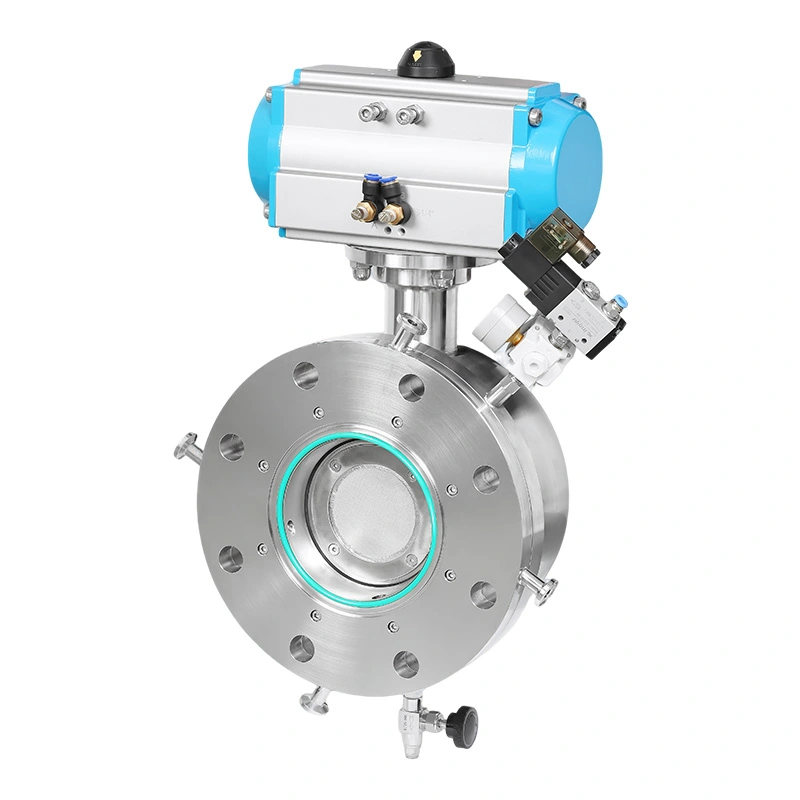

W przeciwieństwie do konwencjonalnych sanitarnych zaworów odcinających, które mogą wymagać demontażu w celu oczyszczenia jamy, AVM Sanitary Rozprężny segmentowy zawór kulowy z konstrukcją systemu CIP umożliwia dotarcie płynu czyszczącego do krytycznych obszarów wewnętrznych podczas cykl CIP. Pomaga to ograniczyć konieczność ręcznej interwencji, skrócić czas przestojów związanych z czyszczeniem i zapewnić powtarzalną higienę przetwarzanie.
Segmentowa kula zapewnia charakterystyczną ścieżkę przepływu zapewniającą stabilne dławienie i powtarzalną regulację przepływu. To jest nadaje się do zastosowań, w których zawór musi wykonywać więcej niż tylko otwieranie i zamykanie, w tym dozowanie cieczy, mieszanie i regulacja przebiegu procesu.
Gniazdo rozprężne wywiera kontrolowany nacisk uszczelniający na kulę segmentową, gdy zawór jest zamknięty. Jego struktura rozszerzająca pomaga kompensować normalne zużycie gniazda, zmiany termiczne i wahania ciśnienia, utrzymując niezawodne odcięcie w przypadku powtarzających się cykli roboczych.
Dedykowane porty CIP kierują roztwór czyszczący w stronę wnęki zaworu, segmentowej kuli i obszarów uszczelniających. Zawór może dlatego można go czyścić bez usuwania go z linii technologicznej, co pomaga ograniczyć prace demontażowe i produkcję przerwy.
Podczas normalnej pracy segmentowa kula obraca się, aby regulować przepływ procesu.
Kiedy segmentowy zawór kulowy rozprężny sanitarny z systemem CIP jest zamknięty, gniazdo rozprężne przesuwa się do swojego uszczelnienia pozycji zapewniającej szczelne zamknięcie.
Podczas CIP roztwór czyszczący przedostaje się przez dedykowane porty czyszczące i może dotrzeć do obszarów wewnętrznych w przeciwnym razie będzie trudny do czyszczenia. Cykl czyszczenia usuwa wcześniej pozostałości produktu z kulki i obszarów uszczelniających zawór powraca do normalnej pracy procesowej.
Taka konstrukcja jest szczególnie cenna w przypadku linii produkcyjnych z częstą zmianą produktu i ścisłym czyszczeniem wymagania.
W zaworze zastosowano stal nierdzewną SS316L lub SS304L, której powierzchnie stykające się z produktem są wykończone do Ra ≤0,4 μm. Zoptymalizowany wewnętrzna geometria minimalizuje martwe strefy i zatrzymywanie produktu, ułatwiając czyszczenie i walidację.
Materiały uszczelniające FKM, EPDM i silikonowe są dostępne w zależności od temperatury, zgodności chemicznej i procesu wymagania.
Nadaje się do linii technologicznych, gdzie wymagany jest kontrolowany przepływ, higieniczne odcięcie i powtarzalne czyszczenie CIP partie produkcyjne.
Segmentowy zawór kulowy rozprężny sanitarny z systemem CIP można zintegrować z higienicznymi systemami procesowymi, gdzie kontrola zanieczyszczeń i możliwość czyszczenia mają kluczowe znaczenie.
Nadaje się do płynnych składników, płynów procesowych, systemów mieszania i innych zastosowań wymagających przepływu sanitarnego regulacja i czyszczenie na linii.
Konstrukcja wewnętrzna o niskim poziomie retencji i możliwość zastosowania CIP sprawiają, że zawór nadaje się do higienicznych systemów przetwórstwa mlecznego.
Segmentowa kula zapewnia kontrolowaną regulację przepływu w systemach dozowania, mieszania i przenoszenia materiałów.
Koncepcję uszczelnienia dylatacyjnego można również zastosować w urządzeniach do procesów próżniowych, gdzie wymagana jest niezawodna izolacja.
| Parametr | Specyfikacja |
| Typ zaworu | Segmentowy zawór kulowy rozprężny sanitarny |
| Projekt zaworu | Segmentowa kula + siedzisko rozszerzające |
| Tworzywo | SS316L/SS304L |
| Wykończenie powierzchni | Ra ≤0,4 µm |
| Zakres rozmiarów | DN80–DN300 / 3"–12" |
| Ocena ciśnienia | Maks. 5 barów |
| Temperatura pracy | -20°C do +150°C |
| Materiały uszczelniające | FKM, EPDM, silikon |
| Połączenie | Tri-Clamp, kołnierz |
| Uruchomienie | Siłownik pneumatyczny |
| Czyszczenie | Zintegrowany system CIP |
| Zgodność | GMP, FDA, ASME BPE |
| Namysł | Segmentowy zawór kulowy rozprężny AVM | Konwencjonalny sanitarny zawór kulowy |
| Główna funkcja | Kontrola przepływu + odcięcie + CIP | Głównie izolacja |
| Regulacja przepływu | Segmentowa piłka | Zależy od projektu |
| Projekt siedzenia | Siedzisko rozszerzające | Konwencjonalne stałe siedzenie |
| Funkcja CIP | Zintegrowany | Zależne od konfiguracji |
| Czyszczenie | Czyszczenie w linii | Może wymagać dodatkowej procedury czyszczenia |
| Zatrzymanie produktu | Konstrukcja o niskim poziomie retencji | Zależy od struktury wewnętrznej |
| Automatyzacja | Opcje pneumatyczne/inteligentne | Zależy od konfiguracji |
| Aplikacja | Krytyczne przetwarzanie higieniczne | Ogólne przetwarzanie sanitarne |
Producent farmaceutyczny potrzebował sanitarnego zaworu sterującego dla linii technologicznej, w której często zmienia się produkt. Głównym problemem była nie tylko niezawodność odcięcia, ale także to, czy wokół wnęki zaworu i uszczelnienia nie pozostały osady obszar ten można usunąć bez konieczności ponownego usuwania zastawki.
Klient wybrał konfigurację AVM ze zintegrowanym systemem CIP. Podczas czyszczenia dostarczono obwód CIP płyn czyszczący do wewnętrznych obszarów zaworów, co zmniejsza potrzebę ręcznego demontażu. Opinia klienta skupiono się na krótszej interwencji czyszczenia i łatwiejszej zmianie partii, szczególnie w porównaniu z technologią konwencjonalną zawór wymagający więcej ręcznego czyszczenia.
Klient z branży spożywczej zastosował zawór w systemie dozowania i mieszania cieczy, w którym możliwa była stabilna regulacja przepływu wymagane było niezawodne czyszczenie. Segmentowa kula zapewniała kontrolowaną regulację przepływu podczas rozszerzania gniazdo utrzymywało szczelne odcięcie podczas izolacji procesu.
Klient szczególnie cenił sobie możliwość kontroli przepływu i czyszczenia na linii w tym samym zaworze konfiguracji, redukując liczbę oddzielnych komponentów wymaganych wokół linii technologicznej.
Produkty zaworów sanitarnych AVM są zgodne z obowiązującymi normami sanitarnymi 3-A, ISO 9001, CE i FDA.
Segmentowy zawór kulowy rozprężny sanitarny można skonfigurować do produkcji farmaceutycznej zorientowanej na GMP i ASME Systemy higieniczne na bazie BPE, ze stalą nierdzewną 316L, wykończeniem powierzchni sanitarnych i odpowiednimi materiałami uszczelniającymi dostępne zgodnie z wymaganiami projektu.
Gniazdo rozprężne zapewnia kontrolowany docisk uszczelniający do segmentowej kuli i pomaga kompensować normalne ciśnienie zużycie gniazda i zmiany operacyjne, wspierając niezawodne odcięcie.
Tak. Segmentowa kula przeznaczona jest do stabilnego i powtarzalnego dławienia, dzięki czemu zawór nadaje się do dozowania i kontrola przepływu procesu oprócz izolacji.
Tak. Dedykowane porty CIP umożliwiają dotarcie płynu czyszczącego do wewnętrznej wnęki i obszarów uszczelniających bez konieczności usuwania zawór z linii technologicznej.
Tak. CIP jest standardem dla podanej konfiguracji, natomiast projekty kompatybilne z SIP mogą być dostarczone zgodnie z procesem wymagania dotyczące temperatury i projektu.
Nadaje się do przemysłu farmaceutycznego, API, biotechnologii, żywności, napojów, nabiału, nutraceutyków i chemii wysokowartościowej przetwarzanie.
Tak. Segmentowy zawór kulowy rozprężny sanitarny z systemem CIP może być wyposażony w siłownik pneumatyczny, inteligentny pozycjoner, czujniki sprzężenia zwrotnego położenia i sterowanie zaworami elektromagnetycznymi do integracji z PLC, DCS lub SCADA systemy.
